Montáž tělesa digestoře
• Před zavěšením tělesa digestoře zašroubujte dva šrouby Vr
umístěné v závěsných bodech tohoto tělesa.
• Těleso digestoře zavěste na šrouby 12a.
• Proveďte konečné utažení podpěrných šroubů 12a.
• Pomocí šroubů Vr vyrovnejte těleso digestoře.

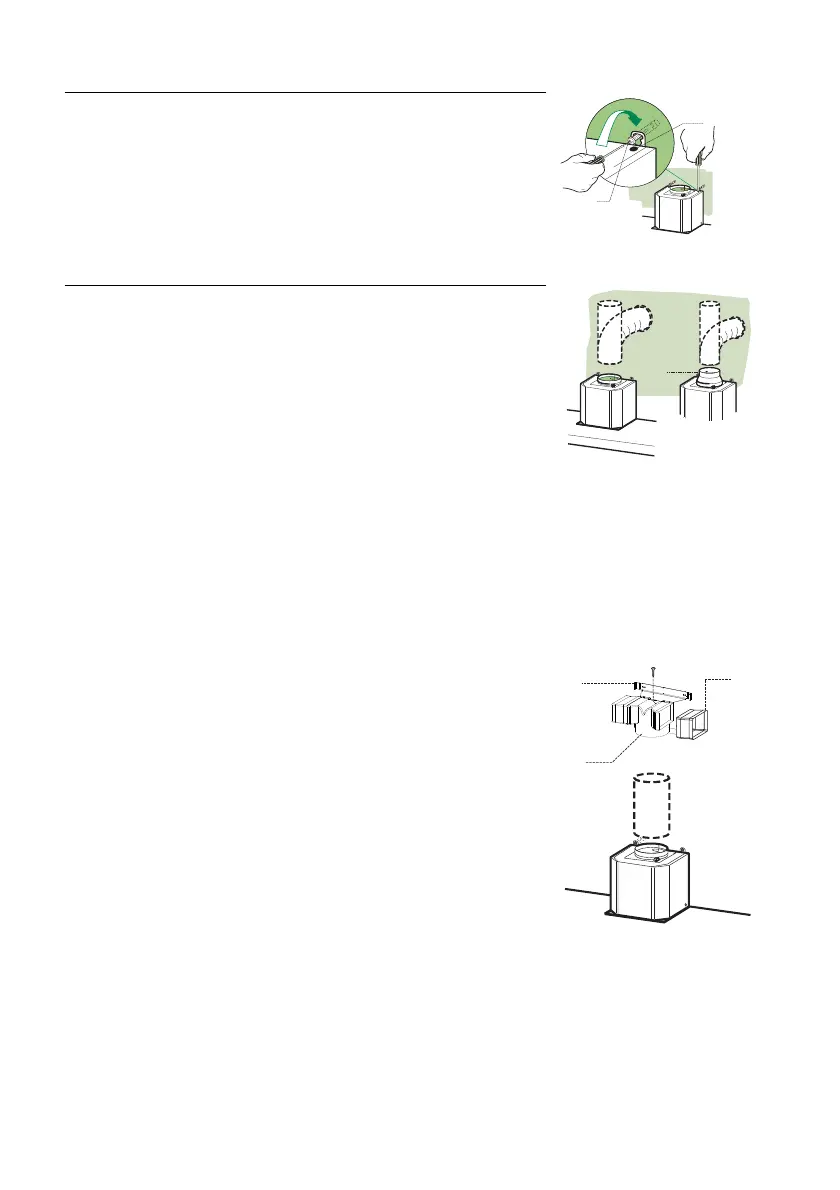

Přípojky
VÝSTUP VZDUCHU U NASÁVACÍHO PROVEDENÍ
Při instalaci v nasávacím provedení připojte digestoř
k výstupnímu potrubí prostřednictvím pevné nebo ohebné trubky
ø 150 nebo 120 mm, kterou zvolí instalační technik.
• K instalaci trubky ø 120 mm je nutné použít redukční přírubu 9
na výstupu z tělesa digestoře.
• Trubku připevněte vhodnými stahovacími páskami. Tento ma-
teriál není součástí vybavení.
• Vyjměte případné uhlíkové filtry proti zápachu.
VÝSTUP VZDUCHU U FILTRAČNÍHO PROVEDENÍ
• Na přípojku 15 nasaďte bočně nástavce přípojky 14.1.
• Přípojku 15 nasaďte do podpěrné konzoly 7.3. a upevněte ji
šroubem.
• Zkontrolujte, zda se výstupní otvor nástavců přípojky 14.1.
kryje s otvory komínu, a to jak vodorovně tak svisle.
• Upevněte přípojku 15 na výstup z tělesa digestoře pomocí pev-
né či ohebné trubice o ø150 mm, kterou zvolí instalační tech-
nik.
• Zkontrolujte, zda je přítomen uhlíkový filtr proti zápachu.
