Anslutningar

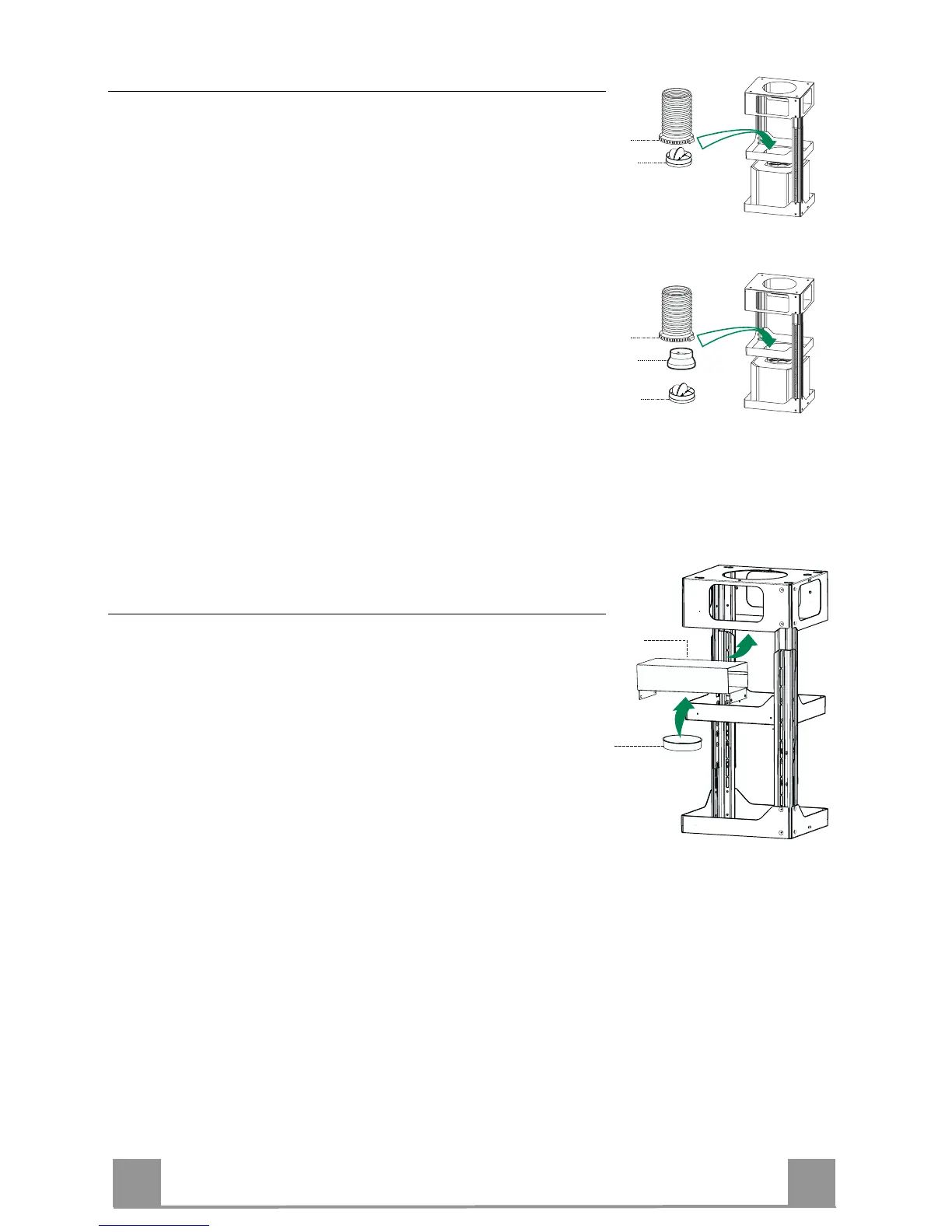

LUFTUTSLÄPP SUGANDE VERSION
För installation i sugande version anslut fläktkåpan till utgångs-
rörsystemet med ett styv eller böjlig slang med en diameter på
150 eller 120 mm, valet lämnas åt installatören.
Anslutning till slang med ø 150
• Sätt i flänsen ø 150 10a på utgången av köksfläktsstommen.
• Fäst slangen med lämpliga slangklämmor. Nödvändigt material
medföljer inte.
Anslutning till slang med ø 120
• För anslutning med en slang med 120 mm diameter, sätt i re-
duktionsflänsen 9 på den tidigare installerade ø 150 flänsen.
• Fäst slangen med lämpliga slangklämmor. Nödvändigt material
medföljer inte.
• I båda fallen avlägsna eventuella luktfilter med aktivt kol.
Luftutsläpp filtrerande version
• Fäst muff 15 på stativet med de medföljande 4 skruvarna.
• Spänn fast fläns 10 i det undre hålet på muff 15.
• Anslut kåpans luftutlopp med flänsen som sitter under muffen
med ett styvt rör eller slang ø 150 mm , valet överlämnas till
installatören
