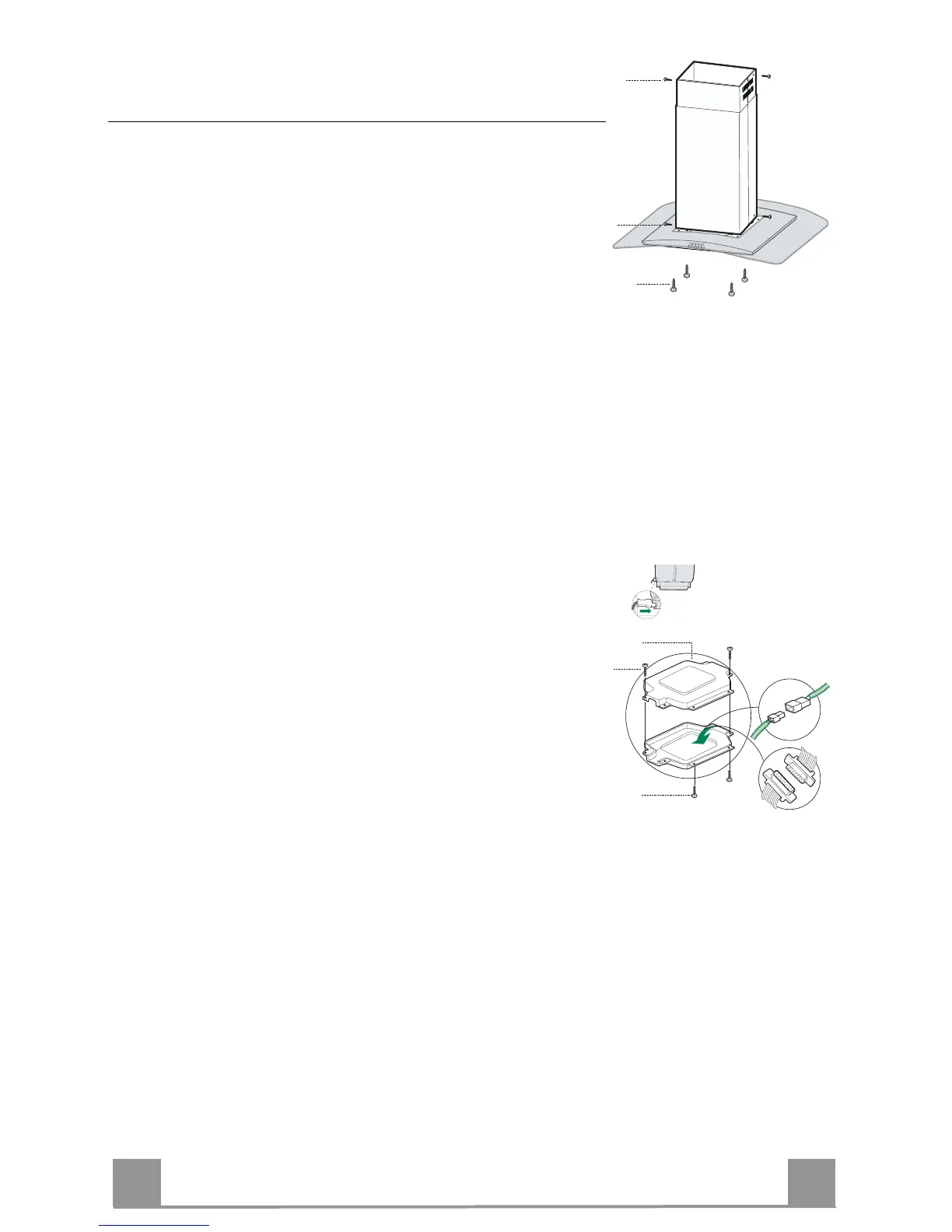

Montering av skorsten och fastsättning av köksfläktsstom-
men
• Placera den övre skorstenen och fäst den i överdelen vid stati-
vet med 2 medföljande 12c (2,9x 9,5) skruvar.
• Placera den undre skorstenen på samma sätt och fäst den i un-
derdelen vid stativet med 2 medföljande 12c (2,9 x 9,5) skru-
var.
Innan du fäster köksfläktsstommen på stativet:
• Avlägsna fettfiltren från köksfläktsstommen;
• Avlägsna eventuella luktfilter med aktivt kol.
• Fäst därefter köksfläktsstommen underifrån på det förberedda
stativet med de 4 medföljande skruvarna 12f (M6 x 10).
12f
12c
12c
ELEKTRISK ANSLUTNING
• Anslut fläktkåpan till eluttaget och installera en tvåpolig bryta-
re med en öppning på minst 3 mm emellan kontakterna.
• Avlägsna fettfiltren (se avsnitt “Underhåll”) och se till att nät-
sladdens kontaktdon är rätt isatt i fläktens uttag
• Anslut kontaktdonet för kontrollerna Cmd.
• Anslut kontaktdonet för spotlights Lux.
• Lägg båda kontaktdonen i skyddsdosan 24 och skruva igen
den med 2 medföljande 12e (2,9 x 9,5) skruvar.
• Fäst skyddsdosan på köksfläktsstommen med 2 medföljande
12c (2,9 x 6,5) skruvar.
• För den filtrerande versionen montera luktfiltren med aktivt
kol.
• Montera fettfiltren på nytt.
