FR
2
27
Branchements

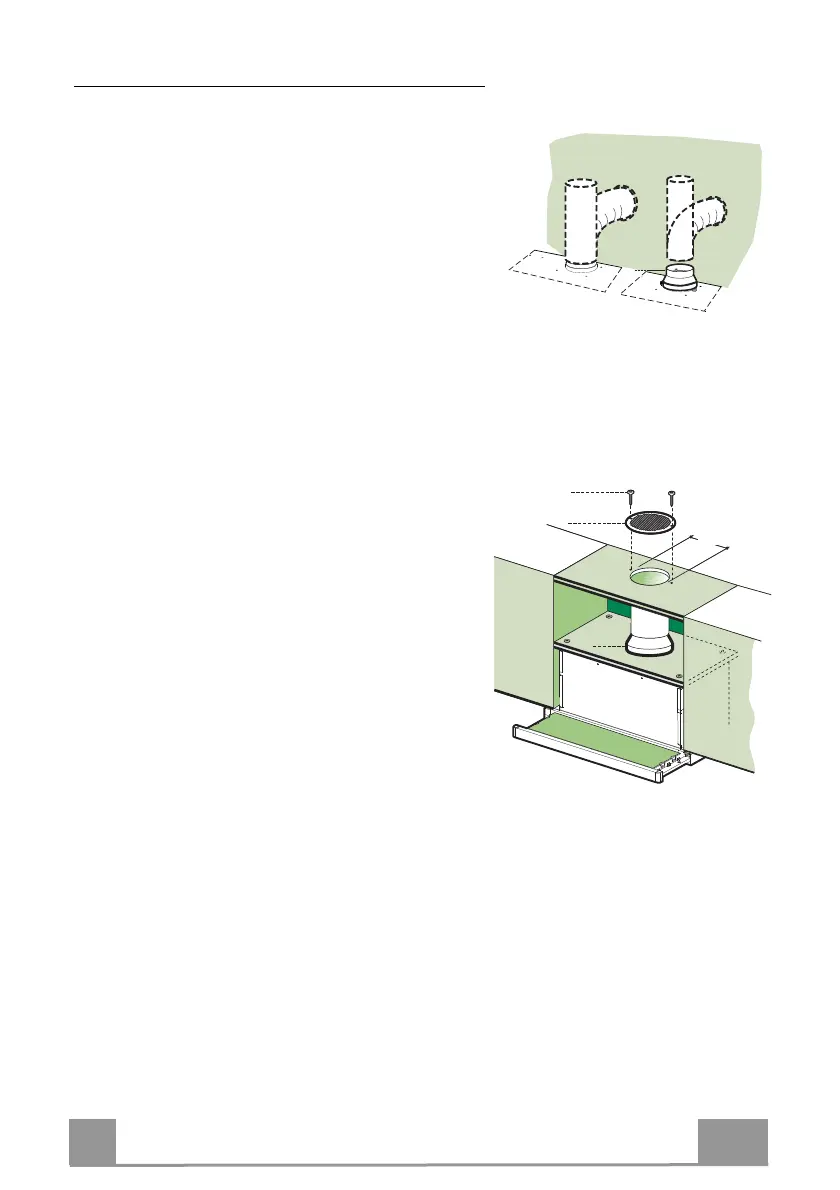

SORTIE AIR VERSION ASPIRANTE
Pour l’installation en version aspirante, relier la hotte au
tube de sortie au moyen d’un tube rigide ou flexible de
ø 150 ou 120 mm dont le choix est laissé à
l’installateur.
• Pour la liaison avec le tube ø120 mm, insérer la buse
de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube avec des colliers serre-tube appropriés.
Le matériel nécessaire n’est pas fourni.
• Retirer les filtres anti-odeur à charbon actif
éventuels.
ø 150
9
ø 120
SORTIE AIR VERSION RECYCLAGE
• Percer un trou de ø 125 mm. sur l’éventuelle Tablette
qui se trouve au-dessus de la Hotte.
• Connecter la Flasque au trou de sortie sur la Tablette
qui se trouve au-dessus de la Hotte, au moyen d’un
tuyau rigide ou flexible de ø120 mm.
• Fixer le tube par des colliers appropriés. Le matériau
nécessaire n’est pas fourni.
• Fixer la Grille orientée 8 sur la sortie de l’air recyclé
à l’aide de 2 Vis 12e (2,9 x 9,5) fournies avec
l’appareil.
• S’assurer de la présence des filtres anti-odeur au
charbon actif.
8
9
125
8
9
125
12e
BRANCHEMENT ELECTRIQUE
• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des
contacts d’au moins 3 mm.
• Après avoir installé la hotte, il est indispensable pour la première fois d’ouvrir le chariot
coulissant de façon énergique, jusqu’à ce que l’on entende le déclic de fin de course.
