Montaj talimatlar
ı
Elektrik şebekesine bağlantı
FRANKE fırınınız, üç kutuplu serbest te
rminalli bir besleme kablosuyla
donatılmıştır.
Eğer fırın besleme şebekesine devamlı bağlantılı şekildeyse, aşırı-gerilim III
kategorisi durumunda kontakları arasındaki açıklık mesafesi akımı komple
kesecek şekilde tasarlanmış (en az 3 mm) bir akım kesme cihazı (akım şalteri)
monte ediniz. Aşağıdakileri kontrol ediniz:
a. fiş ve prizin 16A akım için uygun olmalıdır
b) hem kolay erişilebilir olmalı hem de aynı fişin çıkarılması veya takılması
esnasında elektrikli hiçbir aksama erişmek mümkün olmayacak şekilde
yerleştirilmiş olmalı
c) fiş, bir zorlama gerekmeden çıkarılabilmelidir
d) eğer fırın bir mobilya içine ankastre monteli ise, fişi takıldığında üzerine baskı
yapmamalıdır
e) aynı prize 2 elektrikli cihaz birden bağlanmamalıdır
f) eğer elektrik besleme kablosu değiştirilecekse, H05VV-F
tipi 3 x 1.5 m
2
ölçülerin
d
e ye
nisi ile değiştirilmelidir
g) boş terminallerin destek kutuplarına dikkat edilmesi esastır
(Kahverengi=Faz – Mavi=Nötr – Sarı/Yeşil=Toprak)
NOT: evinizdeki elektrik bağlantısının özellikleri (gerilim,
maksimum güç ve akım), FRANKE fırınınızın özellikleri ile
uyumlu olmalıdır.

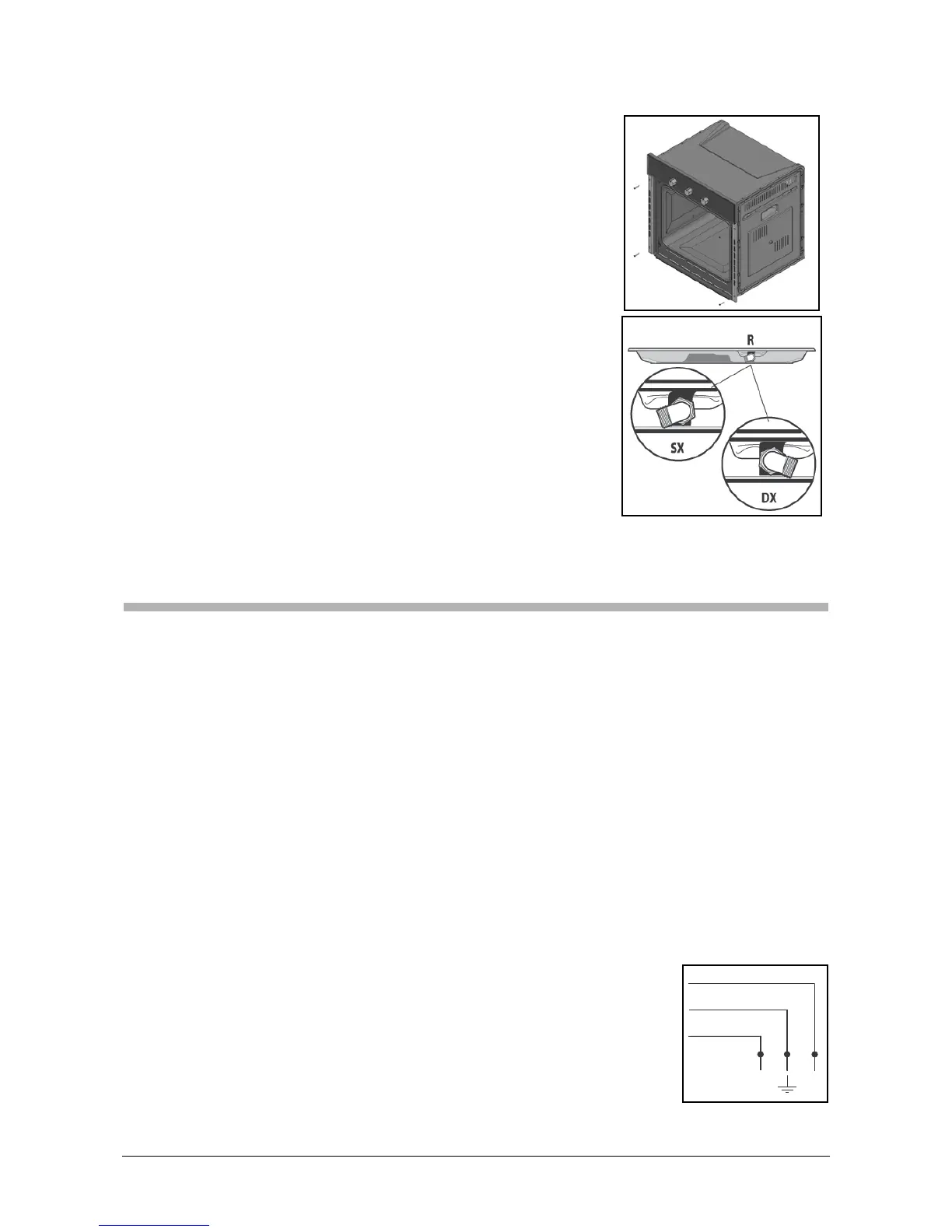

Cihazı boşluğa yerleştiriniz; fırının gövdesini ekipman kitindeki 2
vidayı kullanarak yanlardaki deliklerden kasaya sabitleyiniz.
Fırınınızı bir set üstü ocak altına yerleştirecekseniz, fı rı nın tam
olarak oturması için yerleştirme öncesinde yüzey rakorunu sağa
veya sola hareket ettirerek yerleştiriniz.
BLU
MARRONE
BRO
WN
BLUE
GIALLO-VERDE
YELLOW-GREEN
L
N
