ALISTÁNDOLO PARA SU OPERACIÓN
1.
El cortador para pisos laminados es transportando
con el ensamblaje de la cuchilla en posición hacia
abajo y bloqueado. Esta característica de
seguridad le asegura que el borde cortante de la
cuchilla no quede expuesto durante su transporte
o su almacenaje. Para desbloquear el ensamblaje
de la cuchilla, afloje el perno de seguridad (Imagen
3-A), presione la manija y después deslice el perno
de bloqueo hacia la derecha para desenganchar el
bloqueo (Imagen 3-B).
ADVERTENCIA:
Asegure la manija en posición hacia
abajo y vuelva a re enganchar el bloqueo
de seguridad antes de almacenar, cargar
o transportar su cortador para pisos
laminados.
B
A
IMAGEN 3
ADVERTENCIA:
No ponga los dedos contra el borde
afilado de la cuchilla en ningún momen-
to.
20
B
C
D
A
B
2.

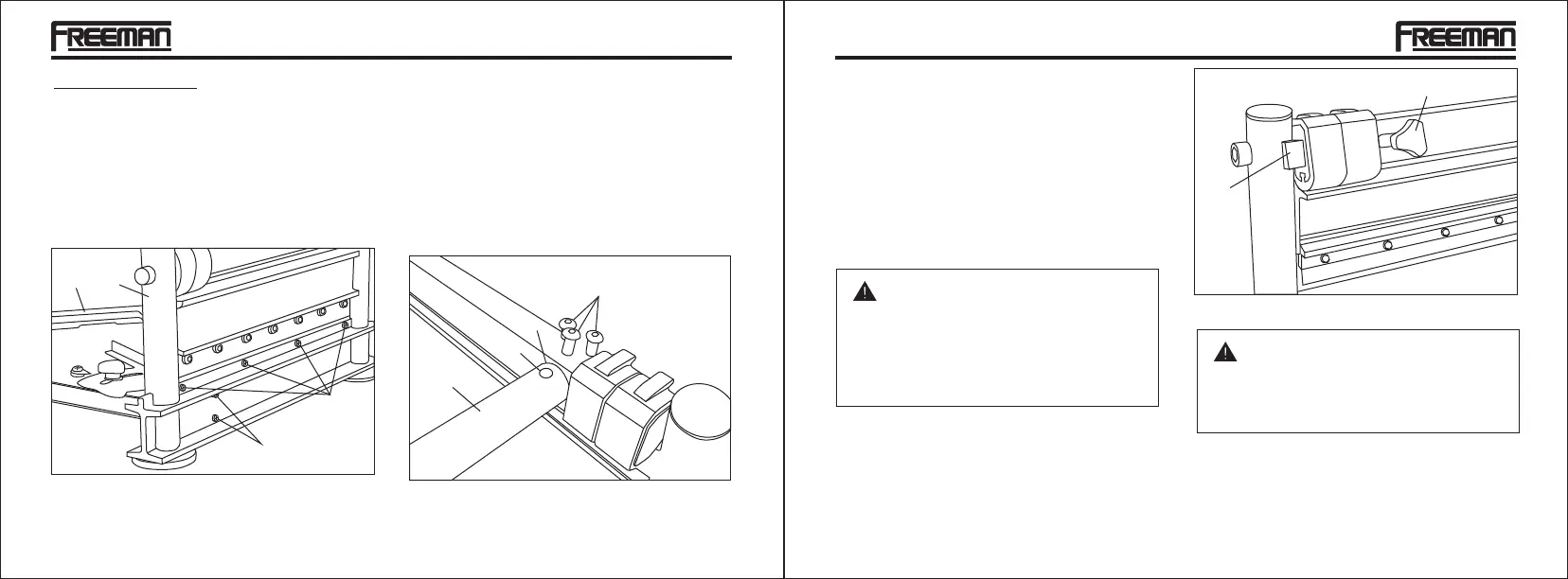

Ensamble la manija (Imagen 2-A) en la parte
superior del ensamblaje de la cuchilla. Primero
afloje los tres tornillos fijadores (Imagen 2-B)
utilizando una llave hexagonal. Inserte el eje de la
manija dentro del orificio cilíndrico (Imagen 2-C),
asegúrese que el orificio de receso (Imagen 3-D)
quede alineado con el tornillo central. Una vez lo
haya alineado e insertado apropiadamente, ajuste
el tornillo fijador central utilizando una llave
hexagonal. Después ajuste los otros dos tornillos
fijadores.
IMAGEN 2
OPERACION
ENSAMBLAJE
1.
Ensamble el ensamblaje de la mesa (Imagen.1-A)
Imagen 1 en el ensamblaje de la cuchilla (Imagen
1-B) utilizando 4 tornillos pequeños con cabeza
Phillips (Imagen 1-C) para asegurar la parte
superior de la mesa. Utilice dos tornillos más
largos con la cabeza plana (Imagen 1-D) para
asegurar la abrazadera de la mesa.
A
B
D
C
IMAGEN 1
