HTTP://WWW.FREEMANTOOLS.COM 1-888-669-5672

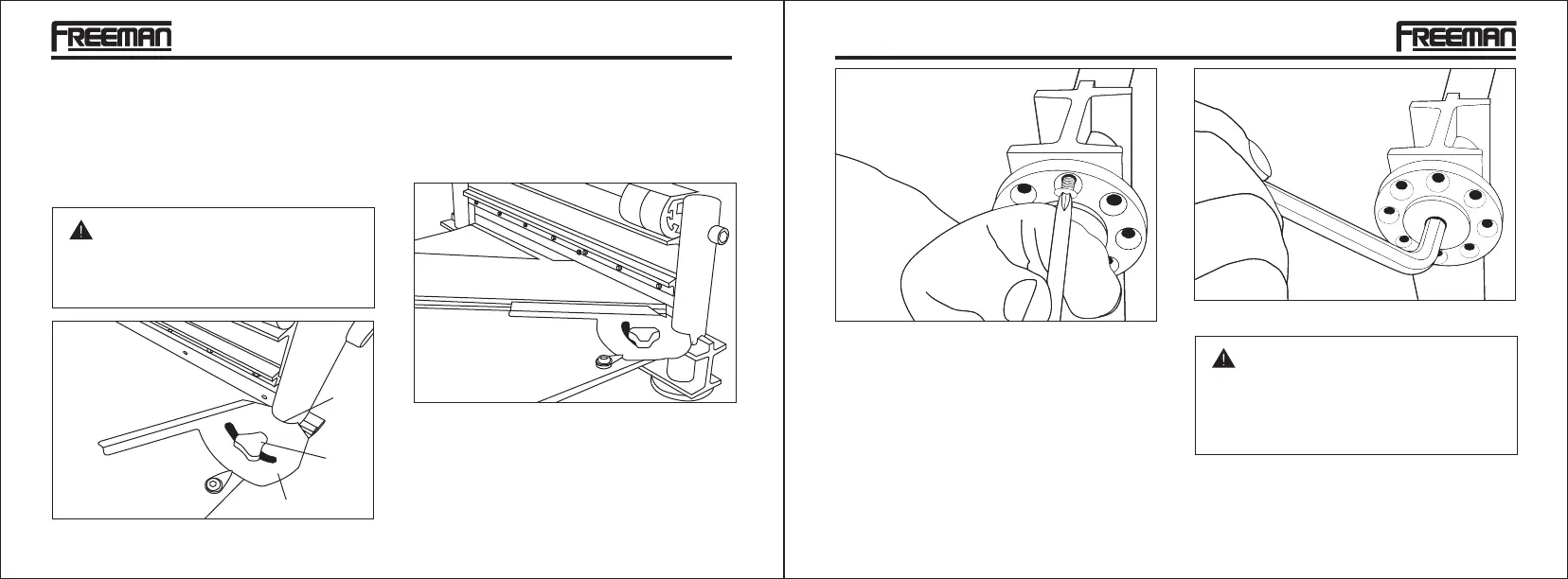

IMAGEN 6
IMAGEN 7
2.
Ajuste ambas placas de ajuste por 1 o 2 orificios
(Imagen 7). NOTA: El paso de cada tornillo de
levantamiento es de 125mm. El ajuste en ambas
placas debe ser el mismo.
ADVERTENCIA
Mantenga el control de la palanca. No
permita que la palanca regrese después
de hacer el corte.
CORTE A 0 - 45°
1.
Mueva el accesorio de ángulo a 45°. Inserte el
material entre la cuchilla de corte y la base, contra
el accesorio de ángulo como se muestra (Imagen
5), a continuación empuje la palanca hacia abajo
para completar el corte.
AJUSTANDO LA CUCHILLA
1.
Destornille y remueva los tornillos de ajuste de la
placa (Imagen 6).
IMAGEN 5
C
B
A
IMAGEN 4
CORTE RECTO
Ajuste el calibre de ángulo (Imagen 4 - A) para que
la flecha roja apunte a la marca de 0º y apriete la
perilla (Imagen 4 - B).
1.
Inserte el material entre la cuchilla de corte y la
base, a ras con el indicador de ángulo. Empuje el
mango hacia abajo para completar un corte.
2.
ADVERTENCIA
No afloje ni quite completamente las
placas de ajuste. Las placas de ajuste
están sometidas a una alta tensión de
resorte.
MODELO: P13INLC MODELO: P13INLC
