Freewing MIG-21 FISHBED - Page 17

16
MIG-21MF FISHBED
Ite m No.:FJ210

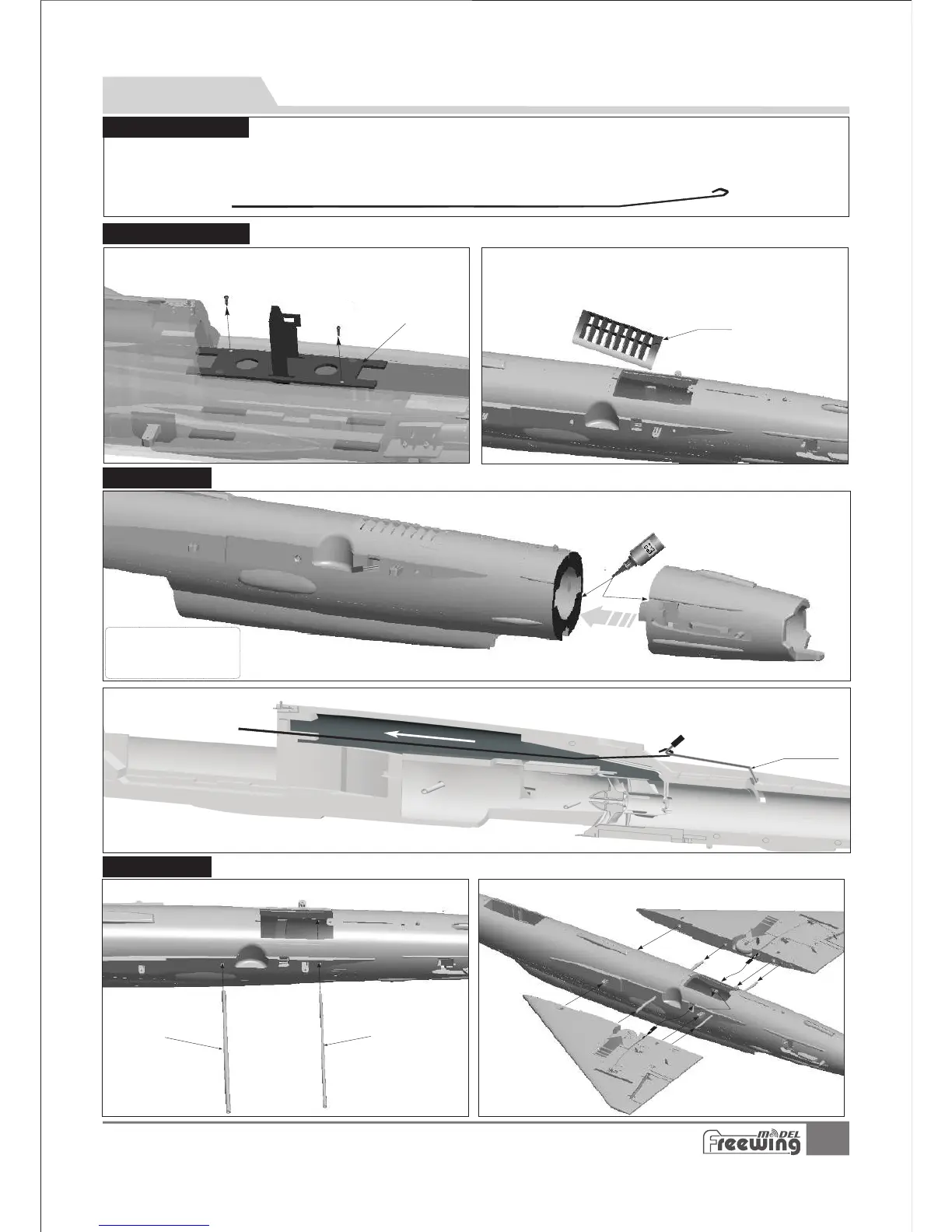

1.分别将碳纤管A、B穿入机身。
碳纤管A
(Ø8x400mm)
碳纤管B
(Ø6x345mm)
2.将主翼舵机线沿机身线槽端口穿入机体内部。
主翼线槽端口
主 翼 组 装
中文版
PNP 组装说明
牵 引 钢 丝 使 用 说 明
注:包装盒内有赠送的EPO胶水，请使
用这支赠送的胶水进行粘合作业。涂
摸胶水应该均匀。胶水均匀涂摸完毕，
不要立即粘合，请等待90秒时间，再
进行粘合，效果最佳！
机 身 组 装
1.使用胶水粘合前、后段机体
通过调查，过多的舵机延长线会加大连接处接触不良的风险，严重时，导致飞行过程，舵机断电而造成飞行事故。由于MIG-21内部线
槽空间大且平直，故此模型的机体内，未使用舵机延长线。如下图所示，包装盒内包含一根牵引钢丝，PNP配置下，我们可以利用这根
牵引钢丝，顺利的将主翼、平尾、垂尾舵机线布置到电池舱内。
进气栅
电池托盘
组 装 前 准 备
1.打开座舱，松开固定电池托盘的二颗螺丝，取出电池托盘。
2.取下机腹进气栅。
电
池
舱
牵
引
钢
丝
平尾舵机线
2.使用牵引钢丝，将平尾舵机线拉入电池舱内。
背
脊
背
脊
(KA3x10mm 4pcs)
螺丝
