Freewing MIG-21 FISHBED - Page 20

19
中文版
平 尾 舵 机 安 装
1.通过舵机测试仪或者遥控器,把舵
机摇臂校正到居中位置；
2.如右图所示,使用胶水把舵机和舵
面摇臂粘到平尾;
3.钢丝一端穿入到舵机摇臂后，调
节钢丝长度，在保持舵面居中的
情况下，将夹头扣入舵面摇臂内；
4.重复以上3个步骤，安装另外一侧
平尾舵机。
A
B
C
A-
B-
C-
舵机
舵面摇臂
舵机控制钢丝
垂 尾 舵 机 安 装
1.通过舵机测仪或者遥控器，把舵
机摇臂校正到居中位置；
2.用胶水分别把舵机和舵面摇臂粘
到垂尾上;
3.钢丝一端穿入到舵机摇臂后，调
节钢丝长度，在保持舵面居中的
情况下，将夹头扣入舵面摇臂内。
B
C
A
A-
B-
C-
舵面摇臂
垂尾舵机控制钢丝
舵机

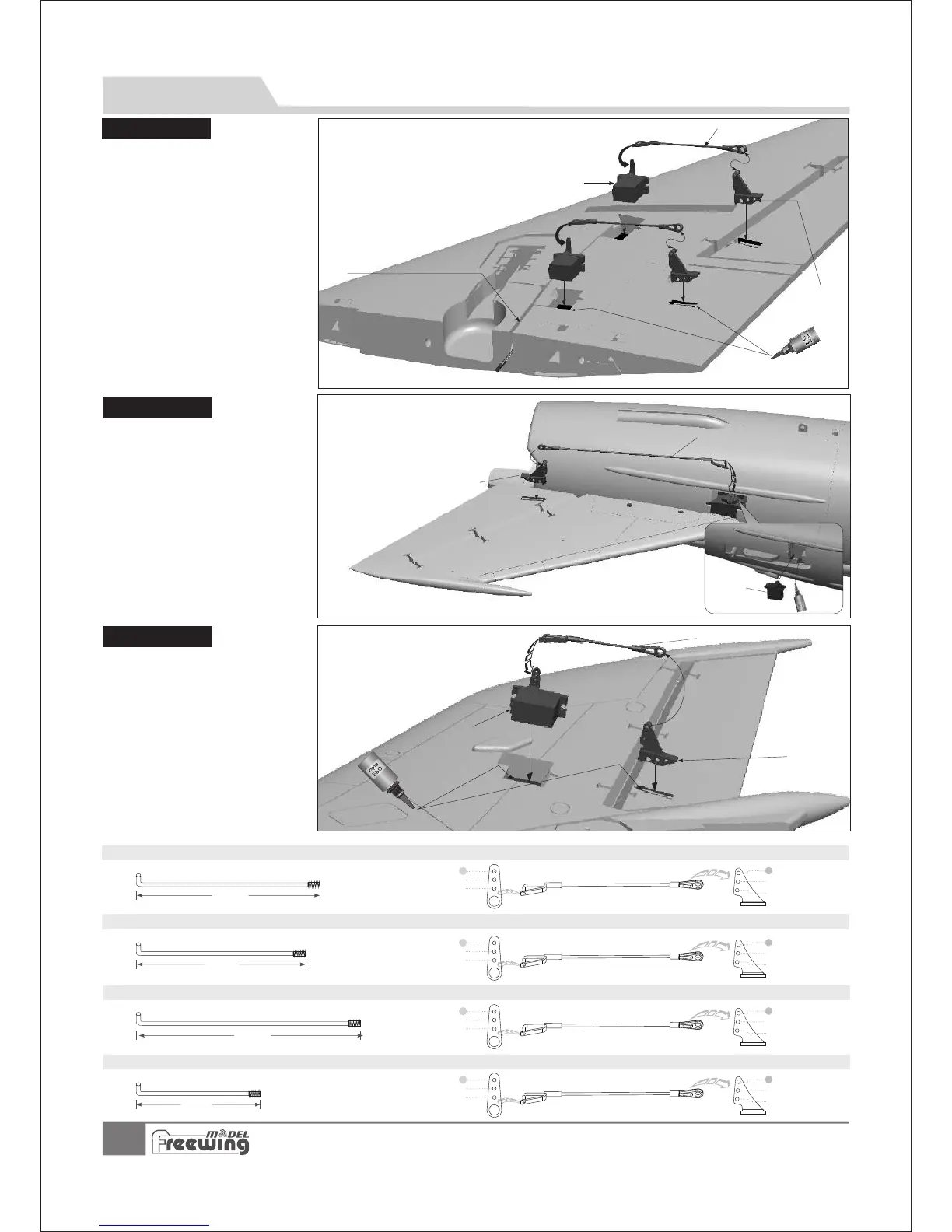

舵机安装说明
主 翼 舵 机 安 装
1.通过舵机测试仪或者遥控器，把
舵机摇臂校正到居中位置；
2.用胶水分别把舵机和舵面摇臂粘
到主翼;
3.将舵机线卡到舵机线槽内，待所
有主翼舵机安装完成，贴上贴纸;
4.钢丝一端穿入到舵机摇臂后，调
节钢丝长度，在保持舵面居中的
情况下，将夹头扣入舵面摇臂内;
5.重复以上4个步骤，安装另外一侧
主翼舵机。
B
A
C
舵
机
线
D
A-
B-
C-
D-
舵机
主翼舵机控制钢丝
舵面摇臂
舵机线槽
副翼舵机钢丝安装孔位副翼控制钢丝尺寸
钢丝直 径 1.5 m mØ
90mm
(3-1/2")
襟翼舵机钢丝安装孔位襟翼控制钢丝尺寸
钢丝直 径 1.5 m mØ
80mm
(3-1/8")
1
2
3
2
3
1
1
2
3
2
3
1
1
2
3
2
3
1
1
2
3
2
3
1
平尾舵机钢丝安装孔位平尾控制钢丝尺寸
钢丝直 径 1.5 m mØ
158mm
(6-1/4")
垂尾舵机钢丝安装孔位垂尾控制钢丝尺寸
钢丝直 径 1.5 m mØ
58mm
(2-5/16")
MIG-21MF FISHBED
Ite m No.:FJ210
