Friedrich ES15M33 - Page 63

19
FRR009
ARTÍCULO 2
ARTÍCULO 3
ARTÍCULO4
ARTÍCULO 5 ARTÍCULO 6
ARTÍCULO1
ARTÍCULO 9
ARTÍCULO 8
ARTÍCULO 11
ARTÍCULO13
ARTÍCULO 12
ARTÍCULO 14
ARTÍCULO10
ARTÍCULO 7
LAS ILUSTRACIONES NO ESTÁN A ESCALA

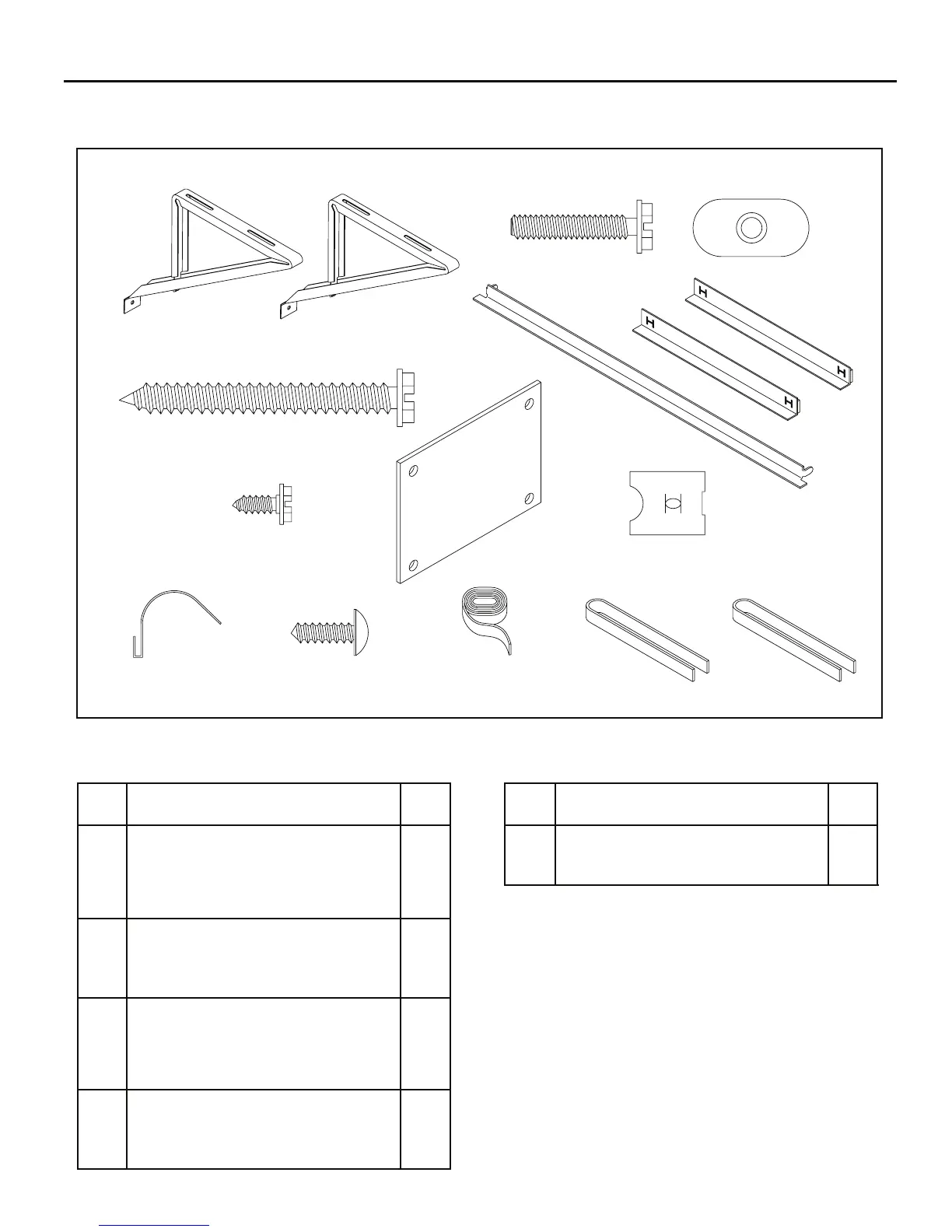

INSTALACIÓN DE ARTÍCULOS DE FERRETERÍA Y DETALLE DE ACCESORIOS
DESCRIPCIÓN CANT
NUM
DE PART
NUM
DE PART
DESCRIPCIÓN CANT.
PIEZAS DE MONTAJE
1 MÉNSULA DE SOPORTE 2
2 TORNILLO DE CABEZA HEXAGONAL,10-24x1" 4
3 10-24 TUERCA PLANA DE SOLDADURA 4
4 TORNILLO, LAMINA DE #12 A x 2" 7
MONTAJE DE ANGULO DEL
TABLÓN
5 ANGULO DE ARRIBA 1
6 ANGULO DE LADO 2
7 TORNILLO, LAMINA DE #8 x
3
!
8
" 2
PIEZAS DE MONTAJE DEL
TABLÓN
8 TABLÓN (MASONITE) 1
9 "J" TYPE SPEED NUT 4
10 PRESILLA DEL TABLÓN (ACERO) 4
11 TORNILLO, #8 x ½" PHILLIPS TRUSS HD
SELLO DE VENTANA
12 JUNTA DE SELLO (VINYL) 1
13
JUNTAS DE SELLO DE VENTANA (ESPUMA OSCURA) 1
14 JUNTA DE SELLO DE CHASIS (ESPUMA CLARA) 1
4
AVISO:
KWIKS – Para modelos ES y YS.
KWIKM – Para modelos EM y YM .
KWIKL – Para modelos EL y YL.
Modelos Kühl + no vienen con componentes para montar en
ventanas. Debe de comprar aparte un estuche de instalación
en ventanas cuando monta modelos de enfriamiento y/o
calefacción.
Accesorios para la instalación
en la ventana
Accesorios para la instalación
en la pared
PARTES DE MONTAJE
TORNILLO, SHEET METAL #12A x 2”
EMPAQUE PARA SELLADO DE CHASIS (LIGHT FOAM)
4
14
7
1
