27
FRR023
B
B
PANEL DE VENTANA
INFERIOR
JUNTA DE
VINILO DE
LA VENTANA
ANGULO DE ARRIBA
DEL TABLÓN
SECCIÓN B-B
FRR022
A
A
ATASCO DE VENTANA
ARRIBA DEL GABINETE
BROCHE
(ARTIÍCULO 10)
SECCIÓN A-A

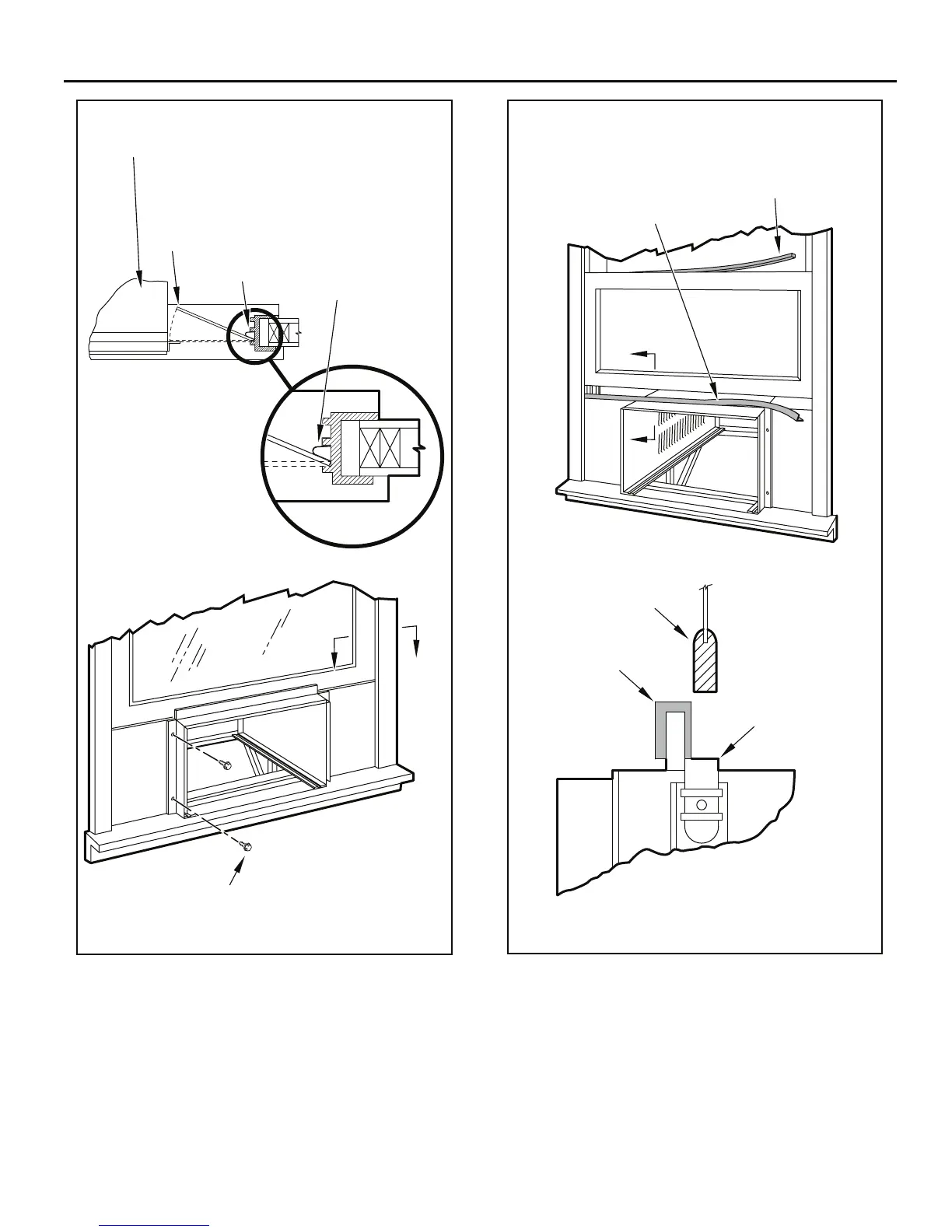

Figura 27Figura 26
COLOQUE EL TABLÓN DEL PANEL EN EL
ATASCO DE LA VENTANA PARA COMPRI-
MIR LOS RESORTES ADENTRO DE LA
CORREDERA, Y PONGA LOS PANELES DEL
TABLÓN EN EL LUGAR INDICADO.
ASEGURE EL PANEL DEL TABLÓN DEL LADO
A LOS ANGULOS DEL LADO CON CUATRO
TORNILLOS DE #8 x 1/2"(ARTÍCULO 11), DOS
EN CADA LADO.
INSERTE LA JUNTA DE
VINILO DE SELLO DE LA
VENTANA SOBRE EL
ÁNGULO DE ARRIBA A
EL TABLÓN (ARTÍCULO
INSERTE LA JUNTA DE
ESPUMA DE SELLAMIEN-
TO DE LA VENTANA
(ARTÍCULO 13)
