Friedrich ES15M33 - Page 77

33
FRR026

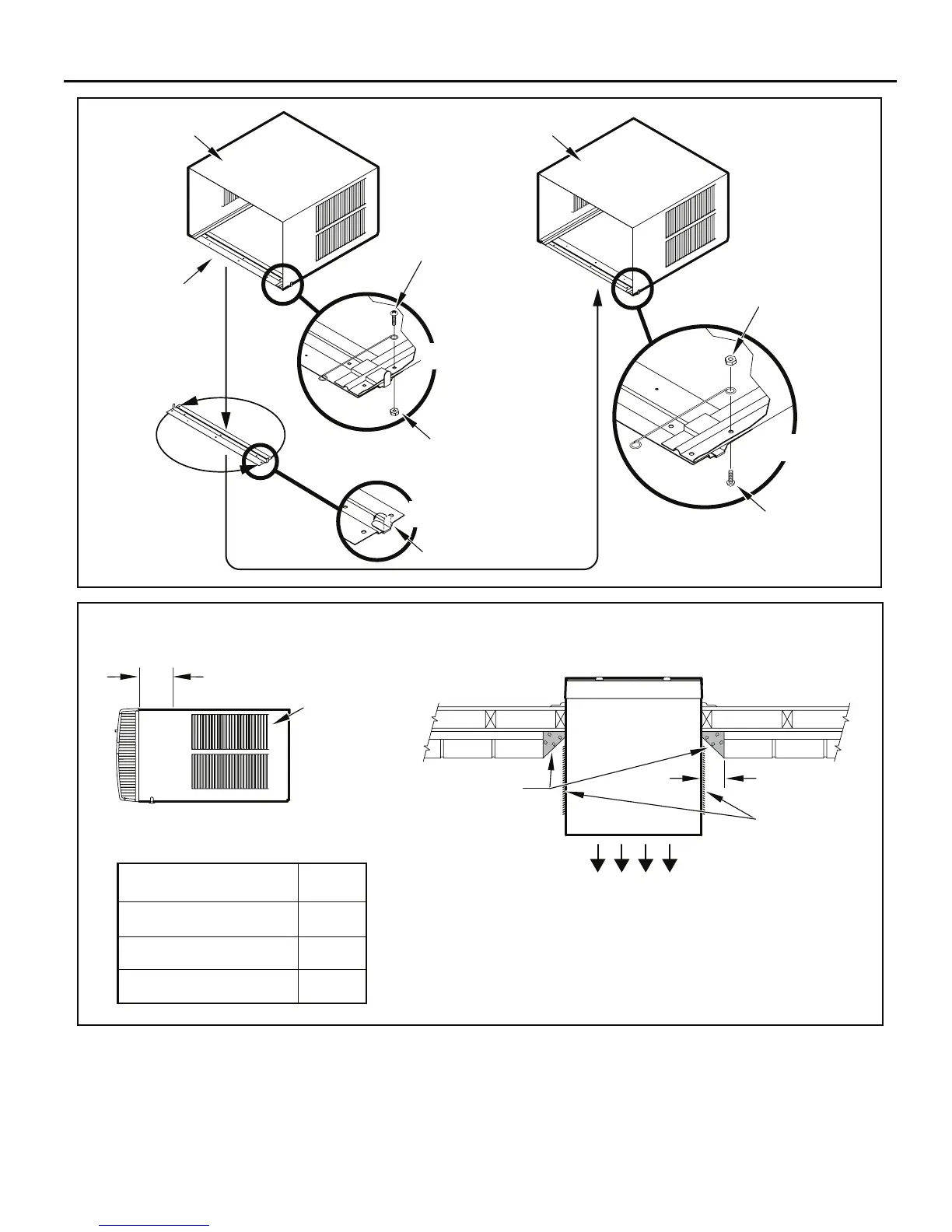

TUERCA
(REQUIERE 4)
TUERCA
(REQUIERE 4)
TORNILLOS
(REQUIERE 4)
TORNILLOS
(REQUIERE 4)
DOBLE PUNTAS HACIA ABAJO
TUERCAS Y TORNILLOS AHORA
HACIA LA OTRA DIRECCION.
NOTE: LOS AGUJEROS
DEL ALFÉIZAR ESTAN
DEL LADO TRASERO
PON LOS ALFÉIZARES
PUNTA A PUNTA
ALFÉIZAR
GABINETE
GABINETE
DETALLE A
ANTES DESPUES
DETALLE B
DETALLE C
FRR027
MODELO A
CHASIS CHICO 7-3/8”
CHASIS MEDIANO 7-3/8”
CHASIS GRANDE 15-1/8”
2" MINIMO DE
AMBOS LADOS
REJILLAS DE
ENTRADA DE AIRE
ACONDICIONADO
A
AIRE ACONDICIONADO DEL
LADO DE LA HABITACION
VISTA DE ARRIBA
REJILLAS DE
ENTRADA DE AIRE
DE CONDENSADOR
MAXIMO DE ANCHURA DE PARED
VISTA DE ARRIBA
MOSTRANDO LOS LADOS
INCLINADOS PARA LA
ENTRADA DEL AIRE.
LA PARED DEBAJO LA
UNIDAD TAMBIEN DEBE
DE ESTAR INCLINADA.
SALIDA DE AIRE CONDENSADO/
RECHAZO DE AIRE CALIENTE.
Figura 38
Figura 39
AVISO: LAS ENTRADAS Y SALIDAS DEL AIRE
DEL CONDENSADOR NO DEBEN ESTAR
OBSTRUIDAS PARA PREVENIR LA RECIRCU-
LACIÓN DEL AIRE CALIENTE.
