35
TAQUETE EXPANSOR
PERNO DE ANCLAJE
FRR031
SELLE TODOS LOS
LADOS INTERIOR Y
EXTERIOR COMPLETAMENTE
3/8" INCLINACION HACIA ABAJO
GABINETE
MÉNSULAS DE SOPORTE
TORNILLO LARGO#12 x 2"
TALADREE UN AGUJERO DE 5/32” EN DIAMETRO.
.
MOLDURA DEL BORDE
TORNILLO
LARGO #12 x 2"
(UTILICE 3)
(ARTICULO 4)
CANAL DE GUIA DE ALFÉIZAR
SUPERFICIE DE PARED
INTERIOR
3"
4"
PASO 6.
PASO 7.
AVISO:
AVISO:
PASO 8.
PASO 9.

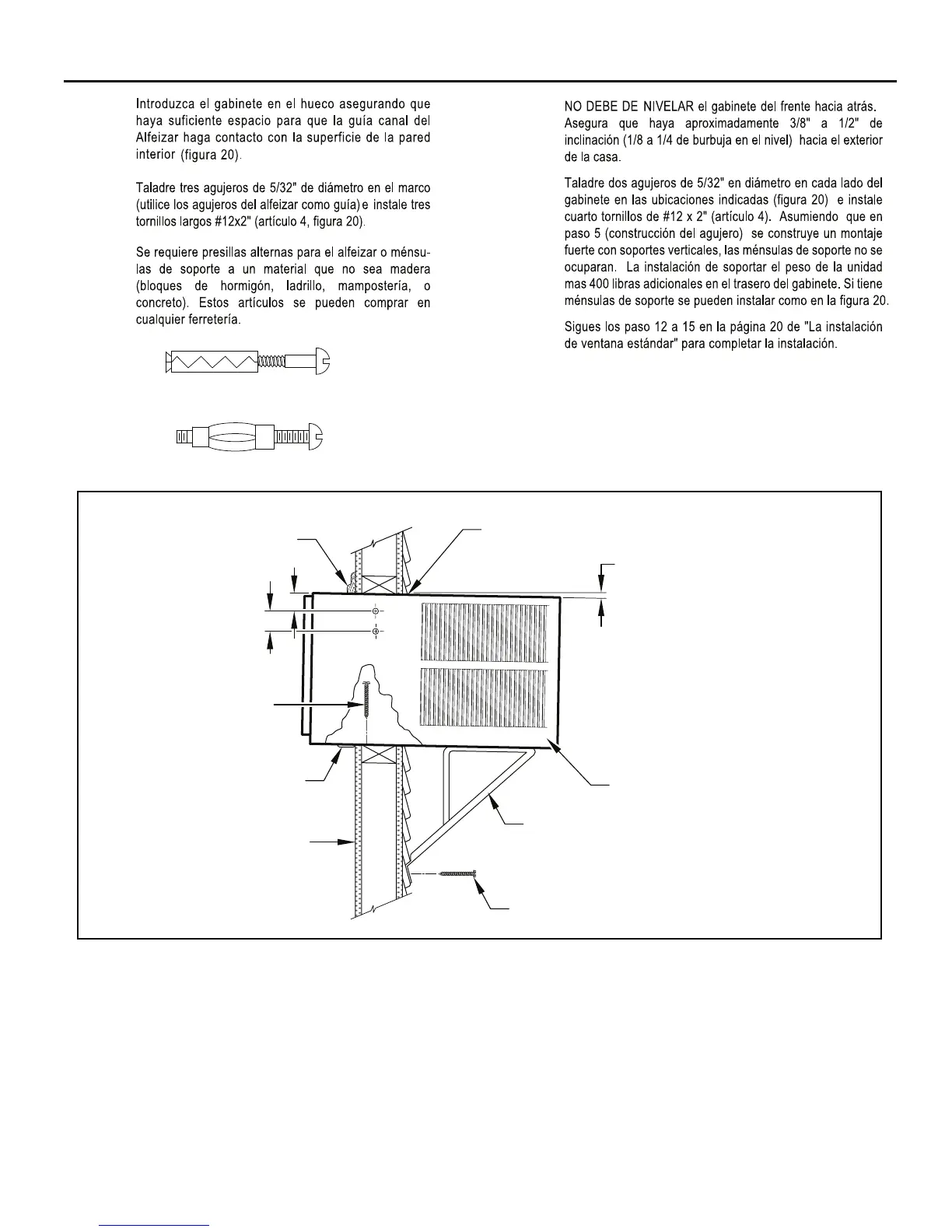

Figura 43
AVISO: LA MÉNSULA DE SOPORTE SE PUEDE
OMITIR DE LAS INSTALACIONES A TRAVES DE
LA PARED SI EL GABINETE SE FIJA COMO LO
SIGUIENTE: TALADRE DOS AGUJEROS EN
CADA LADO E INSTALE CUATRO PRESILLAS
(DOS A CADA LADO). UTILICE TORNILLOS DE
#12 x2" (ARTÍCULO 4). SE PUEDEN REQUERIR
UN TAQUETE EXPANSOR O UN PERNO DE
ANCLAJE.
