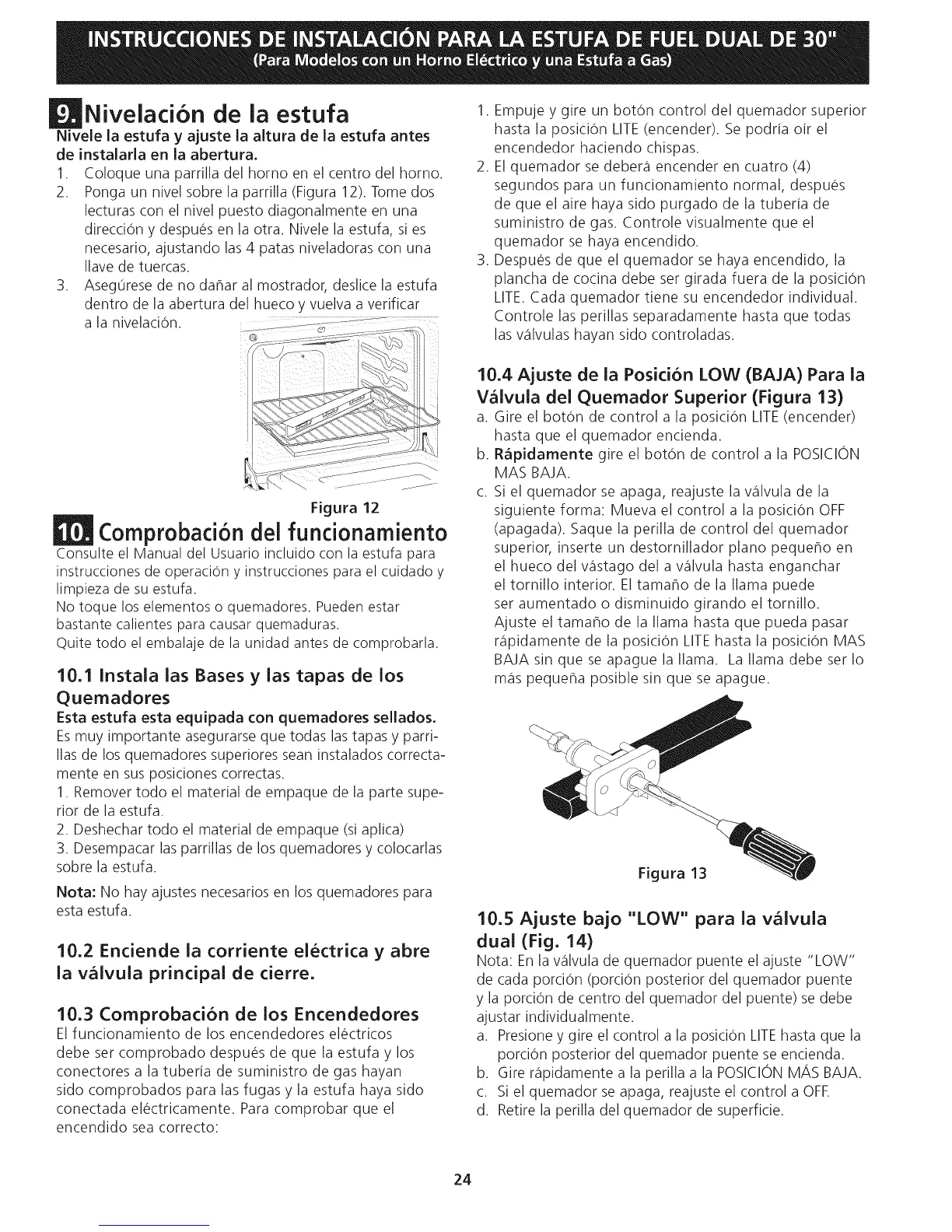

Nivelaci6n de la estufa
Nivele la estufa y ajuste la altura de la estufa antes
de instalarla en la abertura_
1. Coloque una parrilla del homo en el centro del homo.
2. Ponga un nivel sobre la parrilla (Figura 12). Tome dos
lecturas con el nivel puesto diagonalmente en una
direcci0n y despues en la otra. Nivele la estufa, si es
necesario, ajustando las 4 patas niveladoras con una
Ilave de tuercas.
3. Asegurese de no daflar al mostrador, deslice la estufa
dentro de la abertura del hueco y vuelva a verificar
a la nivelaci0n.
@
i
i
Figura 12
Comprobadon del fundonamiento
Consulte el Manual del Usuario incluido con la estufa para
instrucciones de operacion y instrucciones para el cuidado y
limpieza de su estufa.
No toque los elementos o quemadores. Pueden estar
bastante calientes para causar quemaduras.
Quite todo el embalaje de la unidad antes de comprobarla.
10.1 Instala las Bases y ias tapas de los
Quernadores
Esta estufa esta equipada con quemadores sellados,
Esmuy importante asegurarse que todas las tapas y parri-
Ilas de los quemadores superiores sean instalados correcta-
mente en sus posiciones correctas.
1. Remover todo el material de empaque de la parte supe-
rior de la estufa.
2. Deshechar todo el material de empaque (siaplica)
3. Desempacar las parrillas de los quemadores y colocarlas
sobre la estufa.
Nota: No hay ajustes necesarios en los quemadores para
esta estufa.
10.2 Endende ia corriente electrica y abre
ia vaivula principal de derre.
10.3 Cornprobad6n de los Encendedores
El funcionamiento de los encendedores electricos
debe set comprobado despues de que la estufa y los
conectores a la tuberia de suministro de gas hayan
sido comprobados para las fugas y la estufa haya sido
conectada electricamente. Para comprobar que el
encendido sea correcto:
1. Empuje y gire un bot0n control del quemador superior
hasta la posicion LITE(encender). Se podria oir el
encendedor haciendo chispas.
2. El quemador se debera encender en cuatro (4)
segundos para un funcionamiento normal, despues
de que el aire haya sido purgado de la tuberia de
suministro de gas. Controle visualmente que el
quemador se haya encendido.
3. Despues de que el quemador se haya encendido, la
plancha de cocina debe set girada fuera de la posici0n
LITE.Cada quemador tiene su encendedor individual.
Controle las perillas separadamente hasta que todas
lasvalvulas hayan sido controladas.
10.4 Ajuste de ia Posici6n LOW (BAJA) Para ia
Vaivula del Quemador Superior (Figura 13)
a. Gire el boton de control a la posici0n LITE(encender)
hasta que el quemador encienda.
b. R_pidamente gire el bot0n de control a la POSICION
MAS BAJA.
c. Si el quemador se apaga, reajuste la valvula de la
siguiente forma: Mueva el control a la posici0n OFF
(apagada). Saque la perilla de control del quemador
superior, inserte un destornillador piano pequeho en
el hueco del vastago del a valvula hasta enganchar
el tornillo interior. El tama_o de la llama puede
set aumentado o disminuido girando el tornillo.
Ajuste el tamaho de la llama hasta que pueda pasar
rapidamente de la posici0n LITEhasta la posici6n MAS
BAJAsinquese@aguelallama. Lallamadebeserlo
mas pequeha posible sin que se apague.
Figura 13
10.5 Ajuste bajo "LOW" para ia vaivula
dual (Fig. 14)
Nota: En la valvula de quemador puente el ajuste "LOW"
de cada porci0n (porcion posterior del quemador puente
y la porcion de centro del quemador del puente) se debe
ajustar individualmente.
a. Presioney gire el control a la posici0n LITEhasta que la
porci0n posterior del quemador puente se encienda.
b. Gire rapidamente a la perilla a la POSICIONMAS BAJA.
c. Si el quemador se apaga, reajuste el control a OFE
d. Retire la perilla del quemador de superficie.
24
