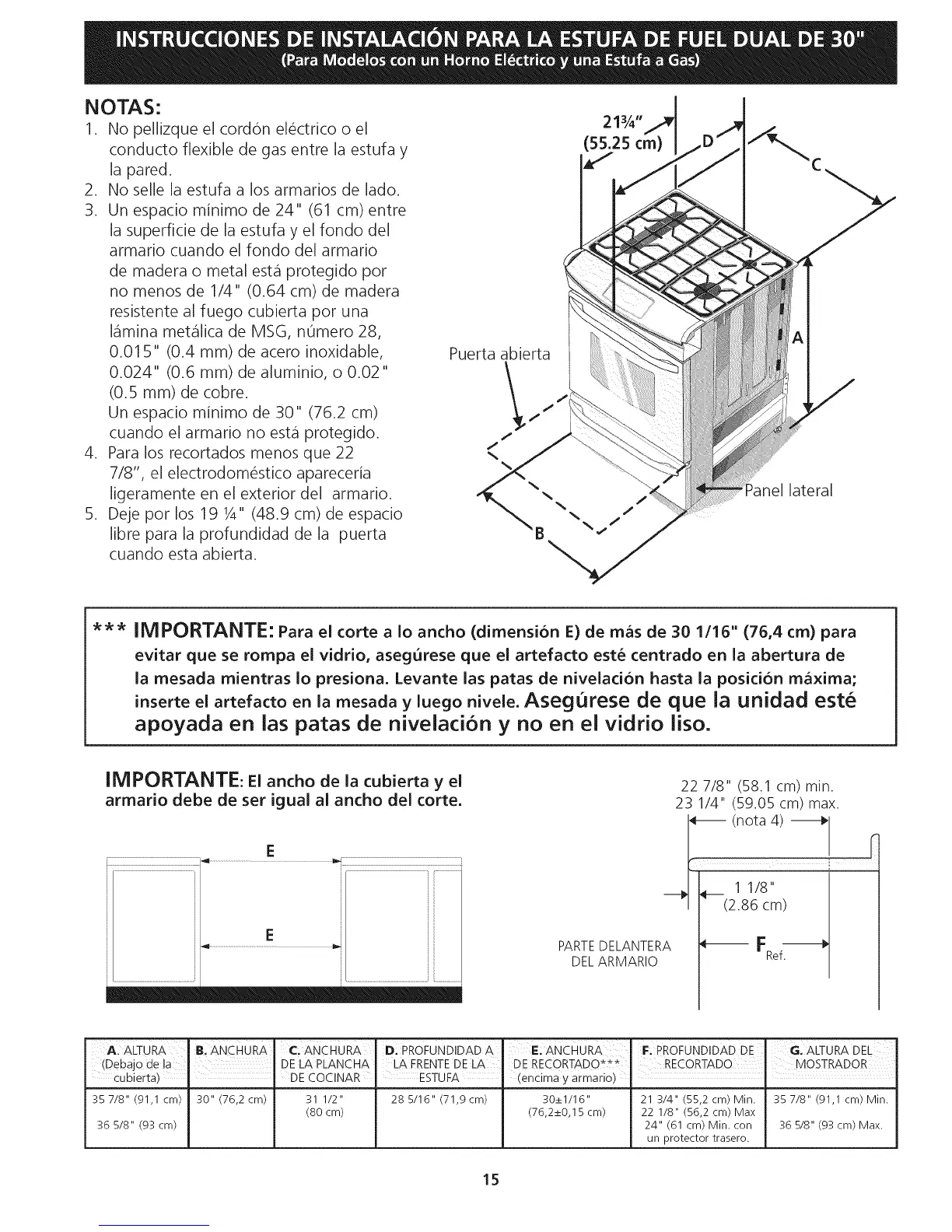

NOTAS:
1. No pellizque el cord6n electrico o el
conducto flexible de gas entre la estufa y
la pared.
2. No selle la estufa a los armarios de lado.
3. Un espacio minimo de 24" (61 cm) entre
la superficie de la estufa y el fondo del
armario cuando el fondo del armario
de madera o metal est,1 protegido por
no menos de 1/4" (0.64 cm) de madera
resistente al fuego cubierta por una
I_imina met_ilica de MSG, numero 28,
0.015" (0.4 ram) de acero inoxidable,
0.024" (0.6 mm) de aluminio, o 0.02"
(0.5 ram) de cobre.
Un espacio minimo de 30" (76.2 cm)
cuando el armario no est,1 protegido.
4. Para los recortados menos que 22
7/8", el electrodomestico apareceria
ligeramente en el exterior del armario.
5. Deje por los 19 1A" (48.9 cm) de espacio
libre para la profundidad de la puerta
cuando esta abierta.
Puerta abierta
I
C
lateral
*** IMPORTANTE: Para el corte a Io ancho (dimensi6n E) de m_s de 30 1/16" (76,4 cm) para
evitar que se rompa el vidrio, asegurese que el artefacto est_ centrado en la abertura de
la mesada mientras Io presiona. Levante las patas de nivelaci6n hasta la posid6n m_xima;
inserte el artefacto en la mesada y luego nivele. Asegurese de que la unidad este
apoyada en las patas de nivelacion y no en el vidrio liso.
IMPORTANTE: El ancho de la cubierta y el
armario debe de ser igual al ancho del torte.
E
E
...............................................................Ji...................
22 7/8" (58.1 cm) rain.
23 1/4" (59.05 cm) max.
-- (nota 4)
_ 11/8"
1 (2.86 cm)
PARTEDELANTERA
DEL ARMARIO
FRef_
A. ALTURA B. ANCHURA ' C: ANCHURA
(Debajo de la DE LA PLANCHA
cubierta) - DE COCINAR
35 7/8" (91,1 cm) 30" (76,2 cm) 31 1/2"
(80 cm)
36 5/8" (93 cm)
[_: PROFUNDIDAD A
LA FRENTEDE LA
ESTUFA
28 5/16" (71,9 cm)
E: ANCHURA ' F. PROFUNDIDAD DE G: ALTURA DEL
DE RECORTADO I RECORTADO MOSTRADOR
(encima y armario) i i
30_+1/16" 21 3/4" (55,2 cm) Min. 35 7/8" (91,1 cm) Min.
(76,2_+0,15 cm) 22 1/8" (56,2 cm) Max
24" (61 cm) Min. con 36 5/8" (93 cm) Max.
un protector trasero.
15
