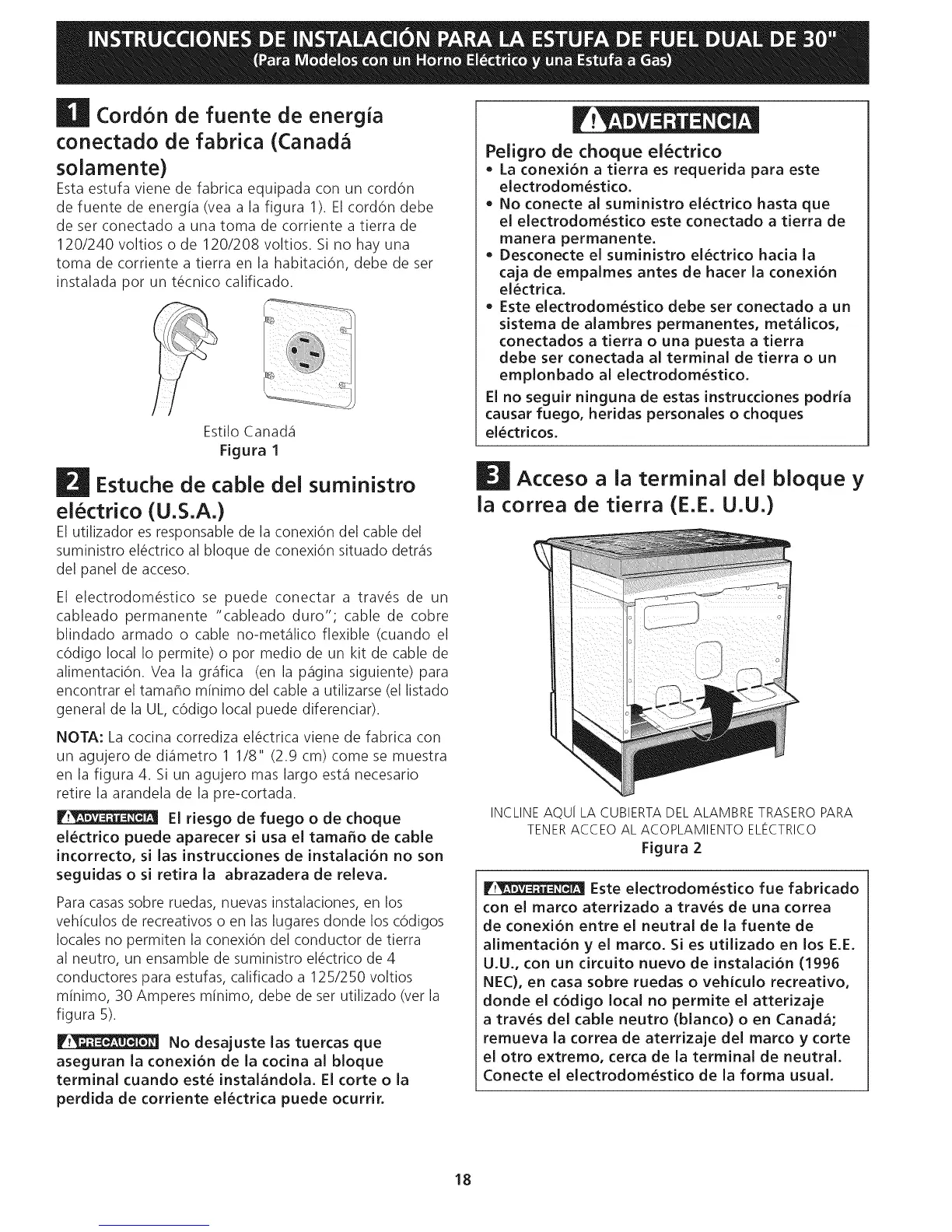

Cordon de fuente de energia
conectado de fabrica (Canada
solamente)
Esta estufa viene de fabrica equipada con un cordon
de fuente de energia (vea a la figura 1). El cordon debe
de set conectado a una toma de corriente a tierra de
120/240 voltios o de 120/208 voltios. Si no hay una
toma de corriente a tierra en la habitaciOn, debe de set
instalada por un t_cnico calificado.
Estilo Canada1
Figura 1
| Estuche de cable del suministro
electrico (U.S.A.)
El utilizador es responsable de la conexiOn del cable del
suministro el@ctricoal bloque de conexi6n situado detr_is
del panel de acceso.
El electrodom@stico se puede conectar a trav@s de un
cableado permanente "cableado duro"; cable de cobre
blindado armado o cable no-met_qlico flexible (cuando el
c6digo local Io permite) o pot medio de un kit de cable de
alimentaci6n. Vea la gr_ifica (en la p_igina siguiente) para
encontrar el tamaho minimo del cable a utilizarse (el listado
general de la UL, c6digo local puede diferenciar).
NOTA: La cocina corrediza el_ctrica viene de fabrica con
un agujero de di_imetro 1 1/8" (2.9 cm) come se muestra
en la figura 4. Si un agujero mas largo est,1 necesario
retire la arandela de la pre-cortada.
F_ El riesgo de fuego o de choque
el_ctrico puede aparecer si usa el tama_o de cable
incorrecto, si las instrucdones de instalaci6n no son
seguidas o si retira la abrazadera de releva.
Para casas sobre ruedas, nuevas instalaciones, en los
vehiculos de recreativos o en las lugares donde los cOdigos
locales no permiten la conexiOn del conductor de tierra
al neutro, un ensamble de suministro el_ctrico de 4
conductores para estufas, calificado a 125/250 voltios
minimo, 30 Amperes minimo, debe de set utilizado (vet la
figura 5).
No desajuste las tuercas que
aseguran la conexi6n de ia codna al bloque
terminal cuando est_ instalandola, El corte o la
perdida de corriente electrica puede ocurrir.
Peligro de choque electrico
o La conexi6n a tierra es requerida para este
electrodom_stico.
No conecte al suministro electrico hasta que
el electrodom_stico este conectado a tierra de
manera permanente,
Desconecte el suministro electrico hacia la
caja de empalmes antes de hacer la conexi6n
electrica,
Este electrodom_stico debe set conectado a un
sistema de alambres permanentes, met_licos,
conectados a tierra o una puesta a tierra
debe set conectada al terminal de tierra o un
emplonbado al electrodom_stico.
El no seguir ninguna de estas instrucciones podr{a
causar fuego, heridas personales o choques
electricos.
| Acceso a la terminal dei bloque y
la correa de tierra (E.E.U.U.)
INCLINE AQU{ LA CUBIERTA DEL ALAMBRE TRASERO PARA
TENERACCEO AL ACOPLAMIENTO ELECTRICO
Figura 2
F_ Este electrodom_stico rue fabricado
con el marco aterrizado a traves de una correa
de conexion entre el neutral de la fuente de
alimentaci6n y el marco, Si es utilizado en los E,E.
U.U,, con un circuito nuevo de instalaci6n (1996
NEC), en casa sobre ruedas o vehiculo recreativo,
donde el codigo local no permite el atterizaje
a trav_s del cable neutro (blanco) o en Canada;
remueva la correa de aterrizaje del marco y corte
el otro extremo, cerca de la terminal de neutral.
Conecte el electrodom_stico de la forma usual.
18
