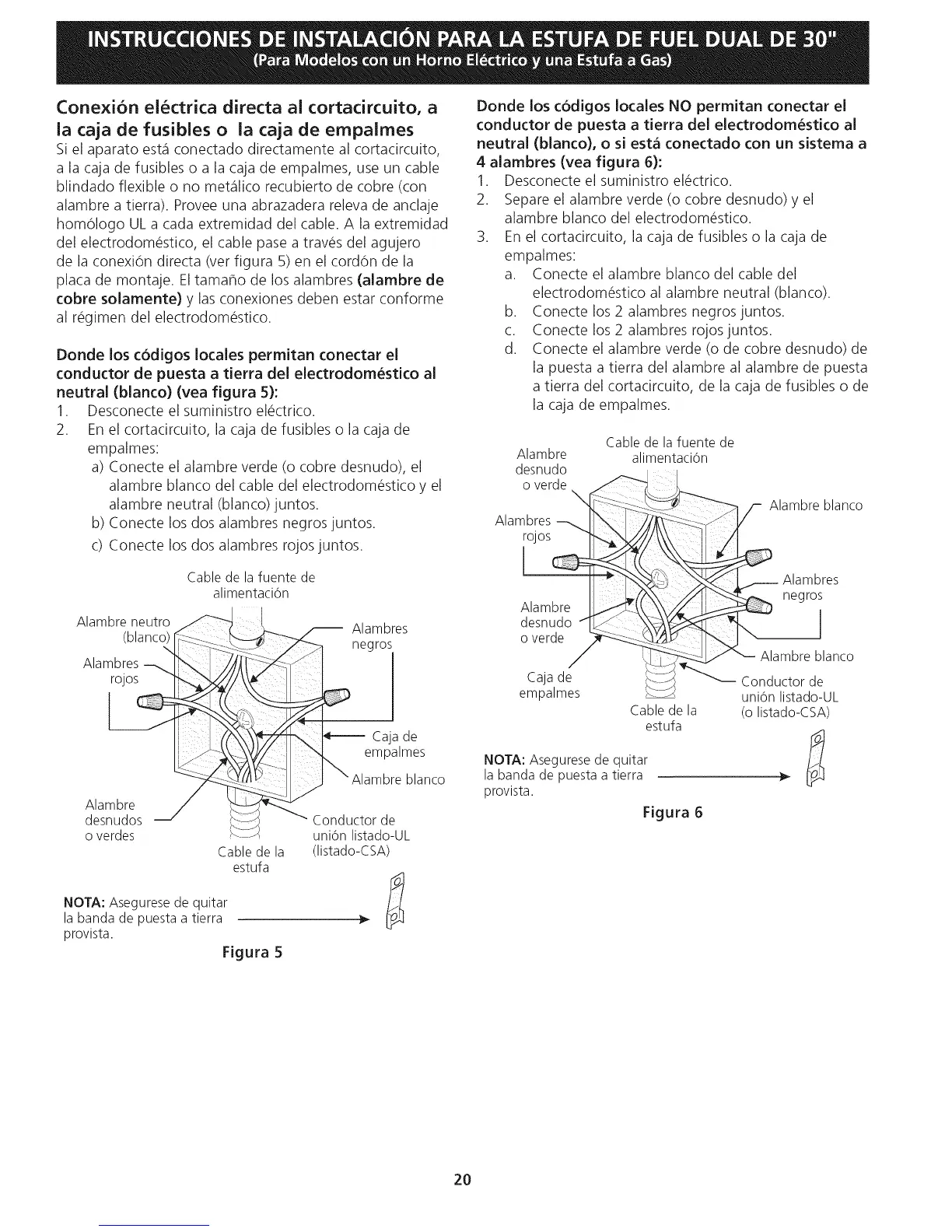

Conexi6n electrica directa ai cortacircuito, a
ia caja de fusibles o ia caja de empaimes
Si el aparato est_Sconectado directamente al cortacircuito,
a la caja de fusibles o a la caja de empalmes, use un cable
blindado flexible o no met_qlicorecubierto de cobre (con
alambre a tierra). Provee una abrazadera releva de anclaje
hom61ogo UL a cada extremidad del cable. A la extremidad
del electrodom_stico, el cable pase a trav_s del agujero
de la conexi6n directa (vet figura 5) en el cord6n de la
placa de montaje. El tamaho de los alambres (alambre de
cobre solamente) y las conexiones deben estar conforme
al r_gimen del electrodom_stico.
Donde los c6digos locales permitan conectar el
conductor de puesta a tierra del electrodom_stico al
neutral (blanco) (vea figura 5):
1. Desconecte el suministro el_ctrico.
2. En el cortacircuito, la caja de fusibles o la caja de
empalmes:
a) Conecte el alambre verde (o cobre desnudo), el
alambre blanco del cable del electrodom_stico y el
alambre neutral (blanco)juntos.
b) Conecte los dos alambres negros juntos.
c) Conecte los dos alambres rojos juntos.
Cable de la fuente de
alimentaciOn
Alambre neutro Alambres
(blanco) negros
Alambres
rojos
Caja de
empalmes
blanco
Alambre
desnudos
o verdes
Cable de la
estufa
NOTA:Asegurese de quitar
la banda de puesta a tierra
provista.
Figura 5
Conductor de
uni6n listado-UL
(listado-CSA)
Donde los c6digos locales NO permitan conectar el
conductor de puesta a tierra del electrodom_stico al
neutral (blanco), o si est_ conectado con un sistema a
4 alambres (vea figura 6):
1. Desconecte el suministro el_ctrico.
2. Separe el alambre verde (o cobre desnudo) y el
alambre blanco del electrodom6stico.
3. En el cortacircuito, la caja de fusibles o la caja de
empalmes:
a. Conecte el alambre blanco del cable del
electrodom6stico al alambre neutral (blanco).
b. Conecte los 2 alambres negros juntos.
c. Conecte los 2 alambres rojos juntos.
d. Conecte el alambre verde (o de cobre desnudo) de
la puesta a tierra del alambre al alambre de puesta
a tierra del cortacircuito, de la caja de fusibles o de
la caja de empalmes.
Alambre
desnudo __
overde \ _ -'_.._
Alamb[es
desnudo tTJ_ "_,_i_
o verde _Q_
Cajade >":-J
empalmes
Cablede lafuente de
alimentaci6n
Alambreblanco
Alambres
Conductorde
uni6n listado-UL
Cable de la
estufa
(o listado-CSA)
NOTA:Aseguresede quitar ///u!
la bandade puestaa tierra -- _,
provista.
Figura 6
2O
