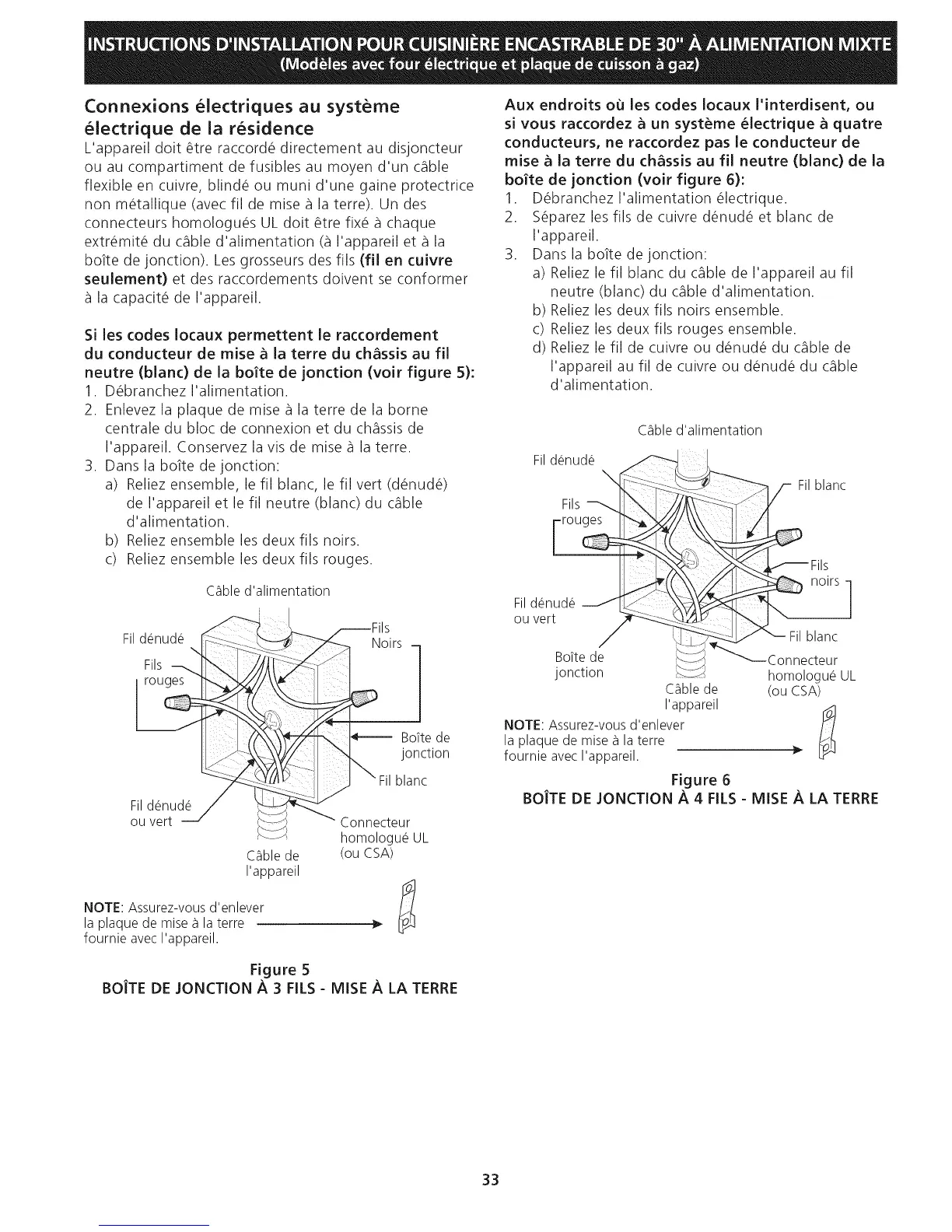

Connexions electriques au systeme
electrique de la residence
L'appareil dolt _tre raccord_ directement au disjoncteur
ou au compartiment de fusibles au moyen d'un cable
flexible en cuivre, blind@ ou muni d'une gaine protectrice
non m@tallique (avec fil de mise a la terre). Un des
connecteurs homologu@s UL dolt @trefix@a chaque
extr@mit@du cable d'alimentation (a I'appareil eta la
botte de jonction). Les grosseurs des ills (fil en cuivre
seulement) et des raccordements doivent se conformer
a la capacit@ de I'appareil.
Si les codes Iocau× permettent le raccordement
du conducteur de raise a la terre du chassis au fil
neutre (blanc) de la bo_te de jonction (voir figure 5):
1. D_branchez I'alimentation.
2. Enlevez la plaque de mise a la terre de la borne
centrale du bloc de connexion et du chassis de
I'appareil. Conservez la vis de mise a la terre.
3. Darts la botte de jonction:
a) Reliez ensemble, le fil blanc, le fil vert (d@nud@)
de I'appareil et le fil neutre (blanc) du cable
d'alimentation.
b) Reliez ensemble les deux ills noirs.
c) Reliez ensemble les deux ills rouges.
Cable d'alimentation
Fil d@nud@
Fils
Noirs 1
BoTtede
jonction
Fil blanc
Fil d@nude
ou vert
Cable de
I'appareil
NOTE: Assurez-vous d'enlever
la plaque de raise a la terre
fournie avec I'appareil.
Connecteur
homologu@ UL
(ou CSA)
Aux endroits ou les codes Iocaux I'interdisent, ou
si vous raccordez & un syst_me _lectrique _ quatre
conducteurs, ne raccordez pas le conducteur de
raise a la terre du chassis au fil neutre (blanc) de la
boite de jonction (voir figure 6):
1. D_branchez I'alimentation _lectrique.
2. S@arez les ills de cuivre d_nud_ et blanc de
I'appareil.
3. Dans la botte dejonction:
a) Reliez le fil blanc du cable de I'appareil au fil
neutre (blanc) du cable d'alimentation.
b) Reliez les deux fib noirs ensemble.
c) Reliez les deux ills rouges ensemble.
d) Reliez le fil de cuivre ou d_nud_ du cable de
I'appareil au fil de cuivre ou d_nud_ du cable
d'alimentation.
Cable d'alimentation
Fild_nud_
Fils--'_ r_\\ [-_
_C__r°uges k_
Fild_nud_ __"_
ou vert _ _
Boitede x.,'>4i_i?
jonction _-_.....
Cablede
I'appareil
NOTE:Assurez-vousd'enlever
la plaquede misea la terre
fournie avecI'appareil.
Filblanc
_Fils
_"""--- Connecteur
homologu_ UL
(ou CSA)
Figure 6
BOJTE DE JONCTION A 4 FILS - MISE A LA TERRE
Figure 5
BOJTE DE JONCTION A 3 FILS - MISE A LA TERRE
33
