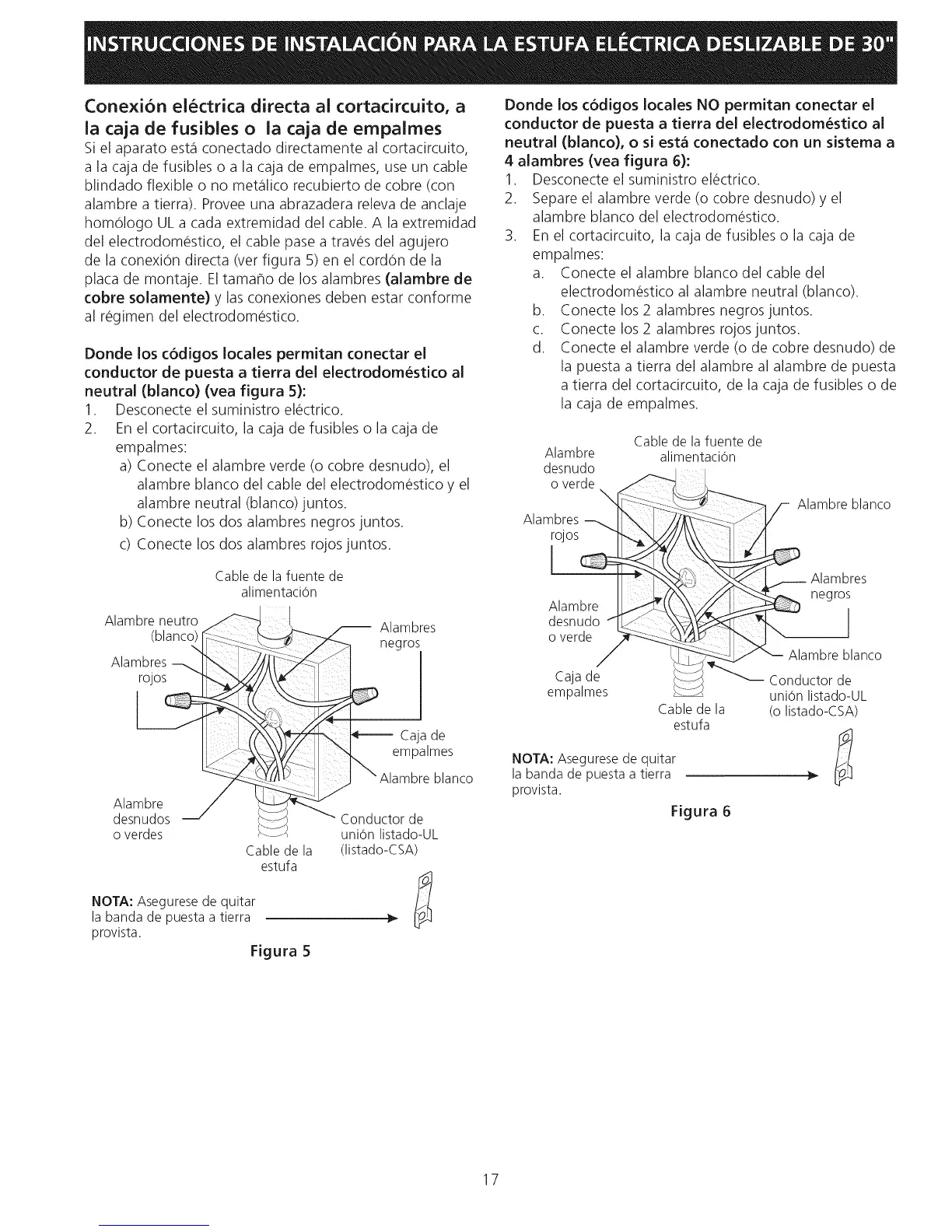

Conexi6n electrica directa ai cortacircuito, a
ia caja de fusibles o ia caja de empaimes
Si el aparato esta conectado directamente al cortacircuito,
a la caja de fusibles o a la caja de empalmes, use un cable
blindado flexible o no metalico recubierto de cobre (con
alambre a tierra). Provee una abrazadera releva de anclaje
homologo ULa cada extremidad del cable. A la extremidad
del electrodomestico, el cable pase a traves del agujero
de la conexion directa (ver figura 5) en el cordon de la
placa de montaje. El tamaho de los alambres (alambre de
cobre solamente) y las conexiones deben estar conforme
al regimen del electrodomestico.
Donde los c6digos locales permitan conectar el
conductor de puesta a tierra del electrodom_stico al
neutral (blanco) (vea figura 5):
1. Desconecte el suministro electrico.
2. En el cortacircuito, la caja de fusibles o la caja de
empalmes:
a) Conecte el alambre verde (o cobre desnudo), el
alambre blanco del cable del electrodomestico y el
alambre neutral (blanco)juntos.
b) Conecte los dos alambres negros juntos.
c) Conecte los dos alambres rojos juntos.
Cable de la fuente de
alimentaciOn
Alambreneutro P--'_
(blanco)l_ .:>__,_d
Alambres_ "_"
iroios_rojos
Alambre / __"
desnudos _/ _':.:_ -"
o verdes _ i_
Cablede la
estufa
NOTA: Asegurese de quitar
la banda de puesta a tierra
provista.
Figura 5
Alambres
negros
I"_"--"_ Cajade
empalmes
,J "Alambre blanco
Conductor de
union listado-UL
(listado-CSA)
Donde los c6digos locales NO permitan conectar el
conductor de puesta a tierra del electrodom_stico al
neutral (blanco), o si est_ conectado con un sistema a
4 alambres (vea figura 6):
1. Desconecte el suministro electrico.
2. Separe el alambre verde (o cobre desnudo) y el
alambre blanco del electrodomestico.
3. En el cortacircuito, la caja de fusibles o la caja de
empalmes:
a. Conecte el alambre blanco del cable del
electrodomestico al alambre neutral (blanco).
b. Conecte los 2 alambres negros juntos.
c. Conecte los 2 alambres rojos juntos.
d. Conecte el alambre verde (o de cobre desnudo) de
la puesta a tierra del alambre al alambre de puesta
a tierra del cortacircuito, de la caja de fusibles o de
la caja de empalmes.
Alambre
desnudo
o verde
Alambres
rojos
1
Alambre
desnudo
o verde
Caja de
empalmes
Cable de la fuente de
alimentaci6n
Cable de la
estufa
Alambre blanco
Alambres
negros
NOTA: Asegurese de quitar
la banda de puesta a tierra
provista.
Figura 6
Alambre blanco
Conductorde
union listado-UL
(o listado-CSA)
17
