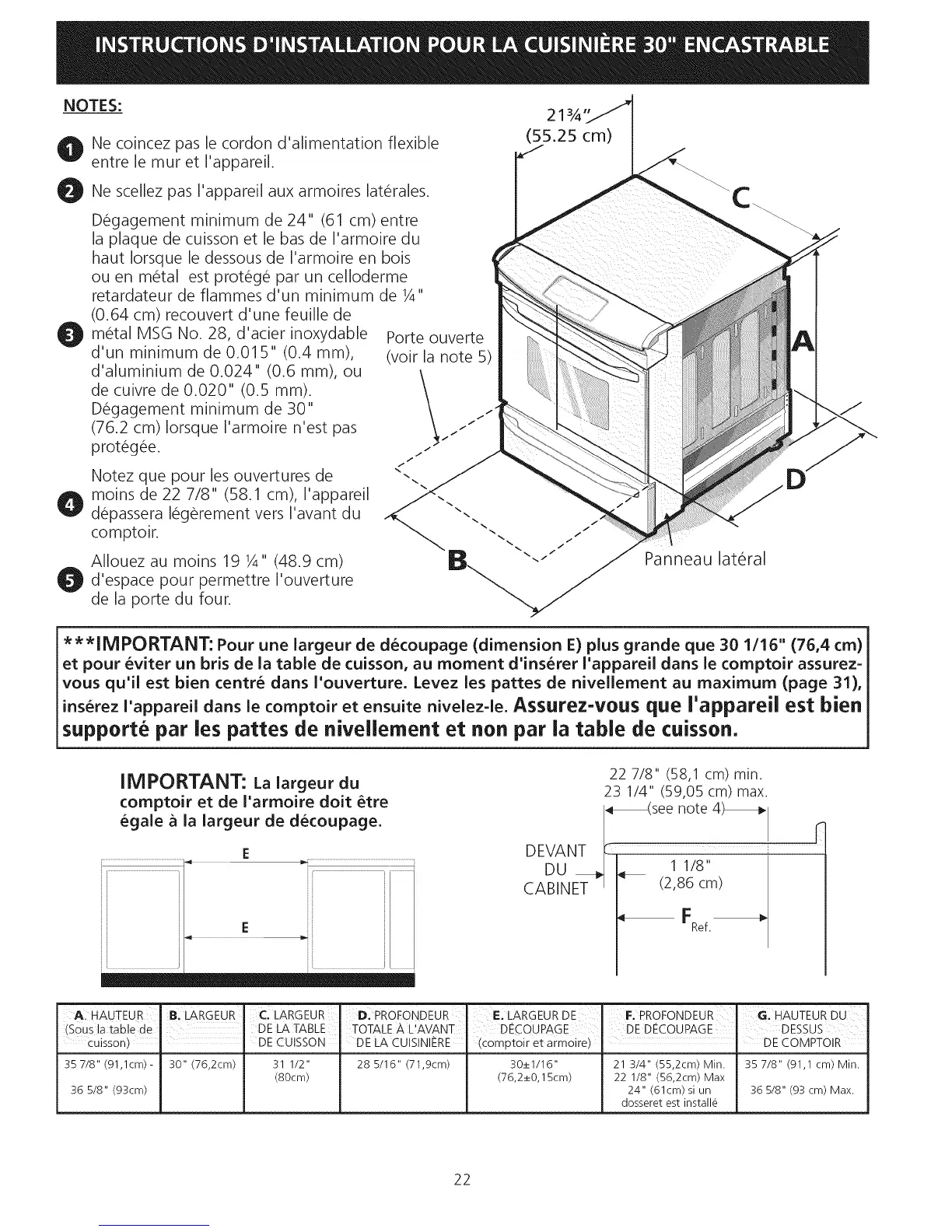

NOTES:
Ne coincez pas le cordon d'alimentation flexible .//
entre lemur et I'appareil.
r
ONe pas I'appareil aux
scellez armoires laterales.
Degagement minimum de 24" (61 cm) entre
la plaque de cuisson et le bas de I'armoire du
haut Iorsque le dessous de I'armoire en bois
ou en metal est protege par un celloderme
retardateur de flammes d'un minimum de 1A"
O
O
O
(0.64 cm) recouvert d'une feuille de
metal MSG No. 28, d'acier inoxydable
d'un minimum de 0.015" (0.4 ram),
d'aluminium de 0.024" (0.6 ram), ou
de cuivre de 0.020" (0.5 ram).
Degagement minimum de 30"
(76.2 cm)Iorsque I'armoire n'est pas
protegee.
Notez que pour les ouvertures de
moins de 22 7/8" (58.1 cm), I'appareil
depassera legerement vers I'avant du
comptoir.
AIIouez au moins 19 1A" (48.9 cm)
d'espace pour permettre I'ouverture
de la porte du four.
Porte ouverte
(voir la note 5)
///,
t
/ t
/
1 /
213A,,_ -'_
(55.25 cm)
Panneau lateral
***IMPORTANT: Pour une largeur de d_coupage (dimension E) plus grande que 30 1/16" (76,4 cm)
et pour _viter un bris de la table de cuisson, au moment d'inserer I'appareil dans le comptoir assurez-
vous qu'il est bien centr_ dans I'ouverture. Levez les pattes de nivellement au maximum (page 31),
ins_rez I'appareil dans le comptoir et ensuite nivelez-le. Assurez-veus que I'appareil est bien
support€ par les pattes de nivellement et non par la table de cuisson.
IMPORTANT: La largeur du
comptoir et de I'armoire dolt _tre
_gale a la largeur de d_coupage.
E
ii..............................................
22 7/8" (58,1 cm) min.
23 1/4" (59,05 cm) max.
(see note 4_
DEVANT __ m_
DU __ 1 1/8"
CABINET-T" (2,86 cm)
FRef.
l
A:HAUTEUR BLLARGEUR' C:LARGEUR D:PROFONDEUR' E. LARGEURDE F;PROFONDEUR' G: HAUTEUR DU
(Sous la table de DE LA TABLE TOTALEA UAVANT DECOUPAGE DE DECOUPAGE DESSUS
cuisson) DE CUISSON DE LA CUISINIERE (comptoir et armoire) - DE COMPTOIR
35 7/8" (91,1cm)- 30" (76,2cm) 31 1/2" 28 5/16" (71,9cm) 30_+1/16" 21 3/4" (55,2cm) Min. 35 7/8" (91,1 cm) Min.
(80cm) (76,2_+0,15cm) 22 1/8" (56,2cm) Max
36 5/8" (93cm) 24" (61cm)si un 36 5/8" (93 cm) Max.
dosseret est installe
22
