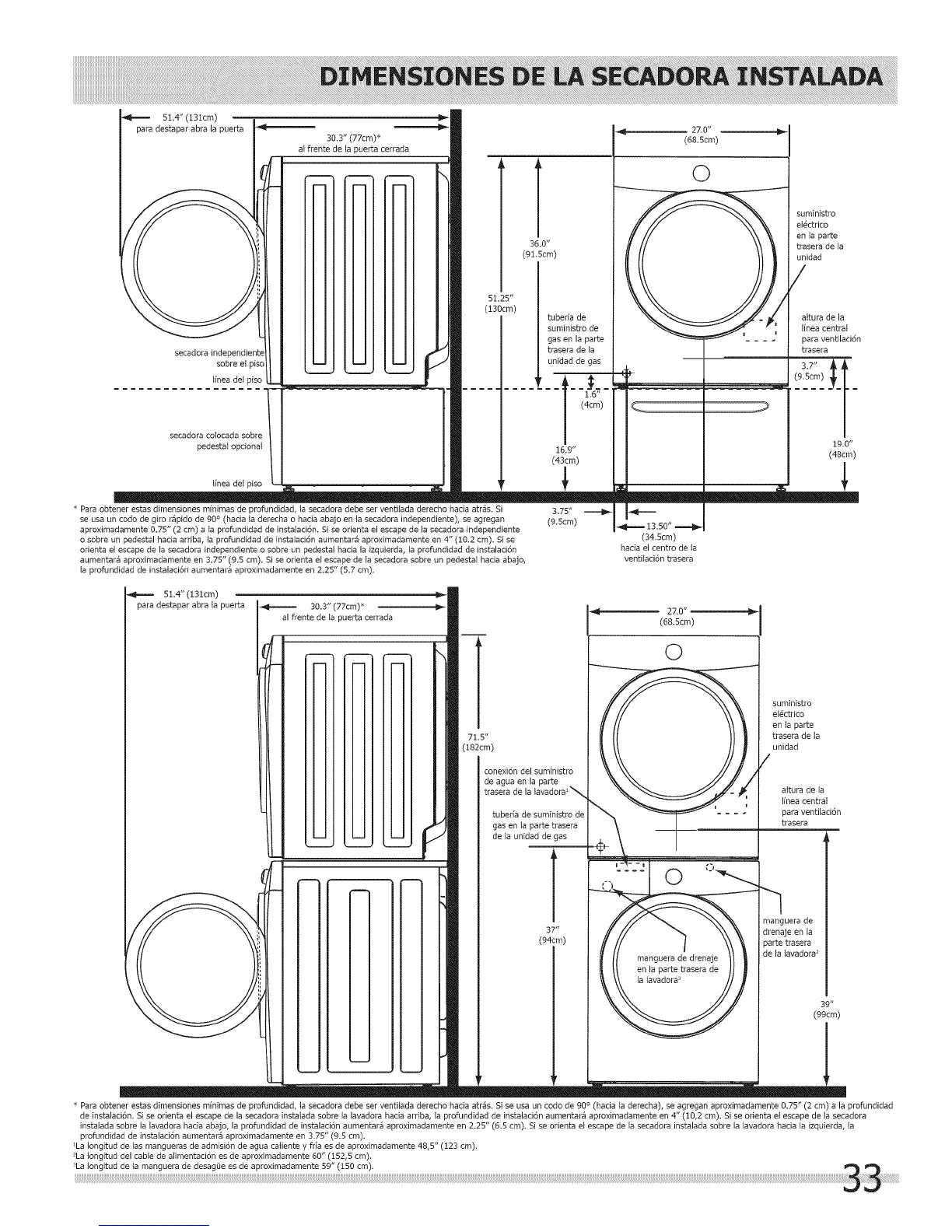

51.4" (131cm)
secadoraindependiente
sobreelpisc
Ifneadelpiso
secadora colocada sobre
pedestat optional
30.3" (77cm) _
al frente de la puerta cerrada
51.25"
(130cm)
tuber[a de
suministro de
gas en la pare
trasera de la
unidad de gas
* Para obtener estas dimensiones m[nimas de profundidad, la secadora debe ser ventilada derecho hada atr_s. SI
se usa un cedo de gire r_pido de 90 ° (hacia la derecha e hacia abajo en la secadora independiente), se agregan
aproximadamente 0.75" (2 cm) a la prefundidad de instalaci6n. Si se orienta el escape de la secadera independiente
o sobre un pedestal hacia arriba, la prefundidad de instalaci6n aumentar_ apreximadamente en 4" (10.2 cm). Si se
orienta el escape de la secadora independiente o sobre un pedestal hacia la izquierda, la prefundidad de instalaci6n
aumentar_ aproximadamente en 3.75" (9.5 cm). Si se orienta e_ escape de la secadora sebre un pedestat hacia abaje,
la profundidad de instalaci6n aumentar_ aproximadamente en 2.25" (5.7 cm).
r
36.0"
(9!.5cm)
16.9"
(43cm)
3.75"
(9.5cm)
27.0"
(68,5cm)
©
suministro
el6ctrico
en la parte
trasera de la
unidad
altura de la
I[nea central
para ventilaci6n
trasera
19.0"
(48cm)
(34.5cm)
hada el centre de la
ventilaci6n trasera
51.4" (131cm)
para destapar abra la puerta
30.3" (77cm)*
al frente de la puerta cerrada
71.5"
(t82cm)
conexi6n del suministro
de agua en la parte
tubeda de suministro d
gas en {a parte trasera
de la unidad de gas
37"
(94cm)
27.0"
(68.5cm)
0
0
manguera de drenaje
en la parte trasera de
la lavadora 3
suministro
el_ctrico
en {a parte
trasera de la
unidad
manguera de
drenaje en la
parte trasera
de la lavadora 2
attura de la
I_'neacentral
para ventilaci6n
trasera
39"
(99cm)
* Para obtener estas dimensiones m[nimas de profundidad, la secadora debe ser ventilada derecho hacia arras. Si se usa un code de 90° (hacia la derecha), se agregan aproximadamente 0.75" (2 cm) a la profundidad
de instalaci6n. Si se orienta el escape de la secadora instalada sobre la lavadora hacia arriba, la profundidad de instalaci6n aumentar_ aproximadamente en 4" (10,2 cm). Si se orienta el escape de la secadora
instalada sobre la lavadora hacia abajo, la profundidad de instalaci6n aumentar_ aproximadamente en 2.25" (6.5 cm). Si se orienta el escape de la secadora instalada sobre la lavadora hacia la izquierda, la
profundidad de instataci6n aumentar_ aproximadamente en 3.75" (9.5 cm).
1LaIongitud de las mangueras de admisi6n de agua caliente y fr{a es de aproximadamente 48,5" (123 cm).
2Lalongitud del cable de alimentaci6n es de aproximadamente 60" (152,5 cm).
3LaIongitud de la manguera de desagOe es de aproximadamente 59" (150 cm).
