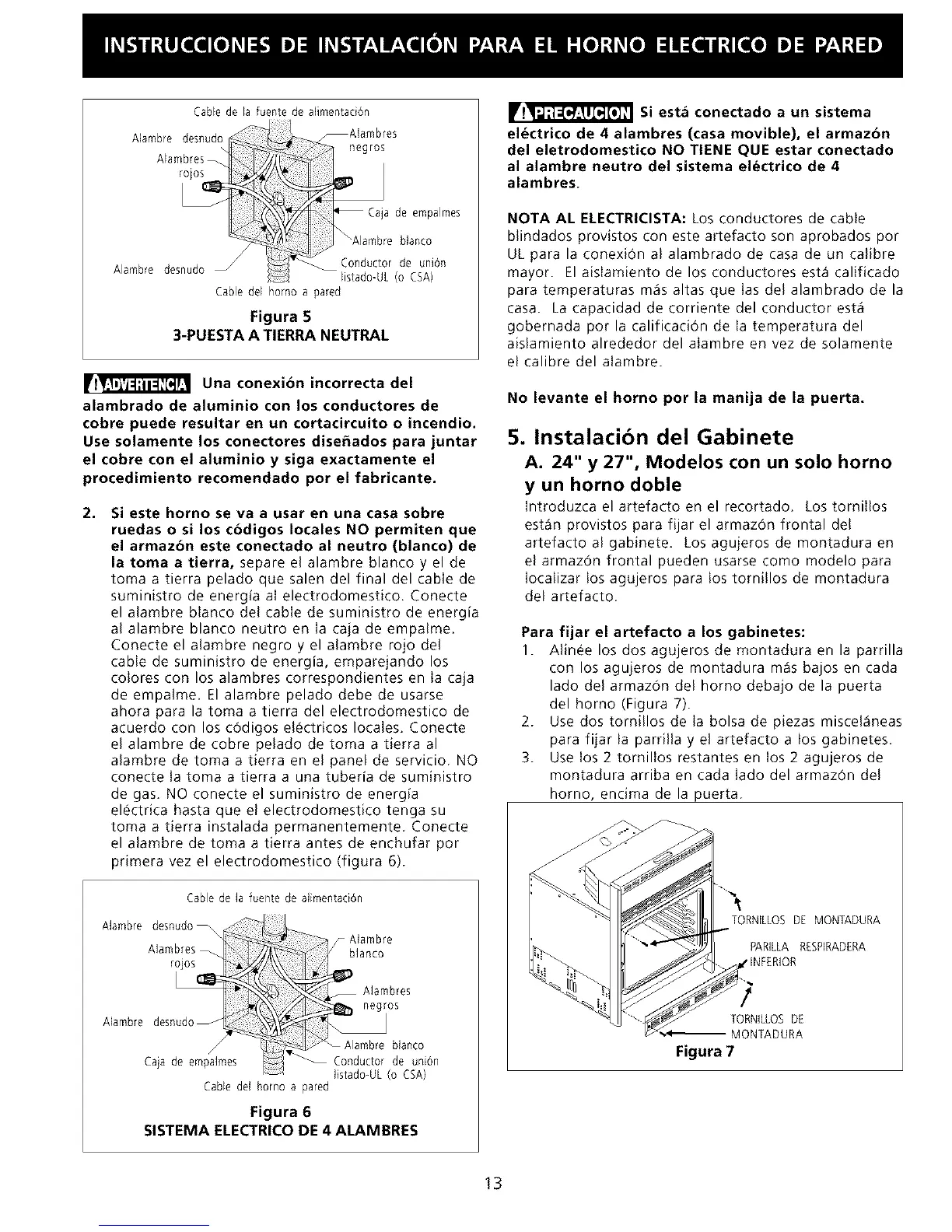

Cabb de la fuente de alimentac6n
Cabledel homoa pared
Figura 5
3-PUESTA A TIERRA NEUTRAL
Una conexi6n incorrecta del
alambrado de aluminio con los conductores de
cobre puede resultar en un cortacircuito o incendio.
Use solamente los conectores disefiados para juntar
el cobre con el aluminio y siga exactamente el
procedimiento recomendado por el fabricante.
2, Si este homo se va a usar en una casa sobre
ruedas o si los c6digos locales NO permiten que
el armaz6n este conectado al neutro (blanco) de
la toma a tierra, separe el alambre blanco y el de
toma a tierra pelado que salen del final del cable de
suministro de energia al electrodomestico. Conecte
el alambre blanco del cable de suministro de energia
al alambre blanco neutro en la caja de empalme.
Conecte el alambre negro y el alambre rojo del
cable de suministro de energia, emparejando los
colores con los alambres correspondientes en la caja
de empalme. El alambre pelado debe de usarse
ahora para la toma a tierra del electrodomestico de
acuerdo con los c6digos electricos locales. Conecte
el alambre de cobre pelado de toma a tierra al
alambre de toma a tierra en el panel de servicio. NO
conecte la toma a tierra a una tuberia de suministro
de gas. NO conecte el suministro de energfa
electrica hasta que el electrodomestico tenga su
toma a tierra instalada permanentemente. Conecte
el alambre de toma a tierra antes de enchufar por
primera vez el electrodomestico (figura 6).
Cable de la fuente de aJimentaci6n
Alambre desnudo--
AJambre
Alambres -- blanco
rojos
__ A]ambres
flegros
Alambre
j bJanco
Ca]a de empalmes _ Conductor de uni6n
Jistado-UL(o CSA)
Cable deJ homo a pared
Figura 6
SISTEMA ELECTRICO DE 4 ALAMBRES
Si esta conectado a un sistema
el_ctrico de 4 alambres (casa movible), el armaz6n
del eletrodomestico NO TIENE QUE estar conectado
al alambre neutro del sistema electrico de 4
alambres.
NOTA AL ELECTRICISTA: Los conductores de cable
blindados provistos con este artefacto son aprobados por
UL para la conexiOn al alambrado de casa de un calibre
mayor. El aislamiento de los conductores est,1calificado
para temperaturas m_s altas que las del alambrado de la
casa. La capacidad de corriente del conductor est_
gobernada pot la calificaciOn de la temperatura del
aislamiento alrededor del alambre en vez de solamente
el calibre del alambre.
No levante el horno por la manija de la puerta.
5. Instalacion del Gabinete
A. 24" y 27", Modelos con un solo homo
y un homo doble
Introduzca el artefacto en el recortado. Los tornillos
est_n provistos para fijar el armazOn frontal del
artefacto al gabinete. Los agujeros de montadura en
el armazOn frontal pueden usarse como modelo para
localizar los agujeros para los tornillos de montadura
del artefacto.
Para fijar el artefacto a los gabinetes:
1. Alinee los dos agujeros de montadura en la parrilla
con los agujeros de montadura m_s bajos en cada
lado del armazOn del homo debajo de la puerta
del homo (Figura 7).
2. Use dos tornillos de la bolsa de piezas miscel_neas
para fijar la parrilla y el artefacto a los gabinetes.
3. Use los 2 tornillos restantes en los 2 agujeros de
montadura arriba en cada lado del armazOn del
homo, encima de la puerta.
TORNELLOSDE MONTADURA
PARILLA RESPIRADERA
/
TORNILLOSDE
MONTADURA
Figura 7
13
