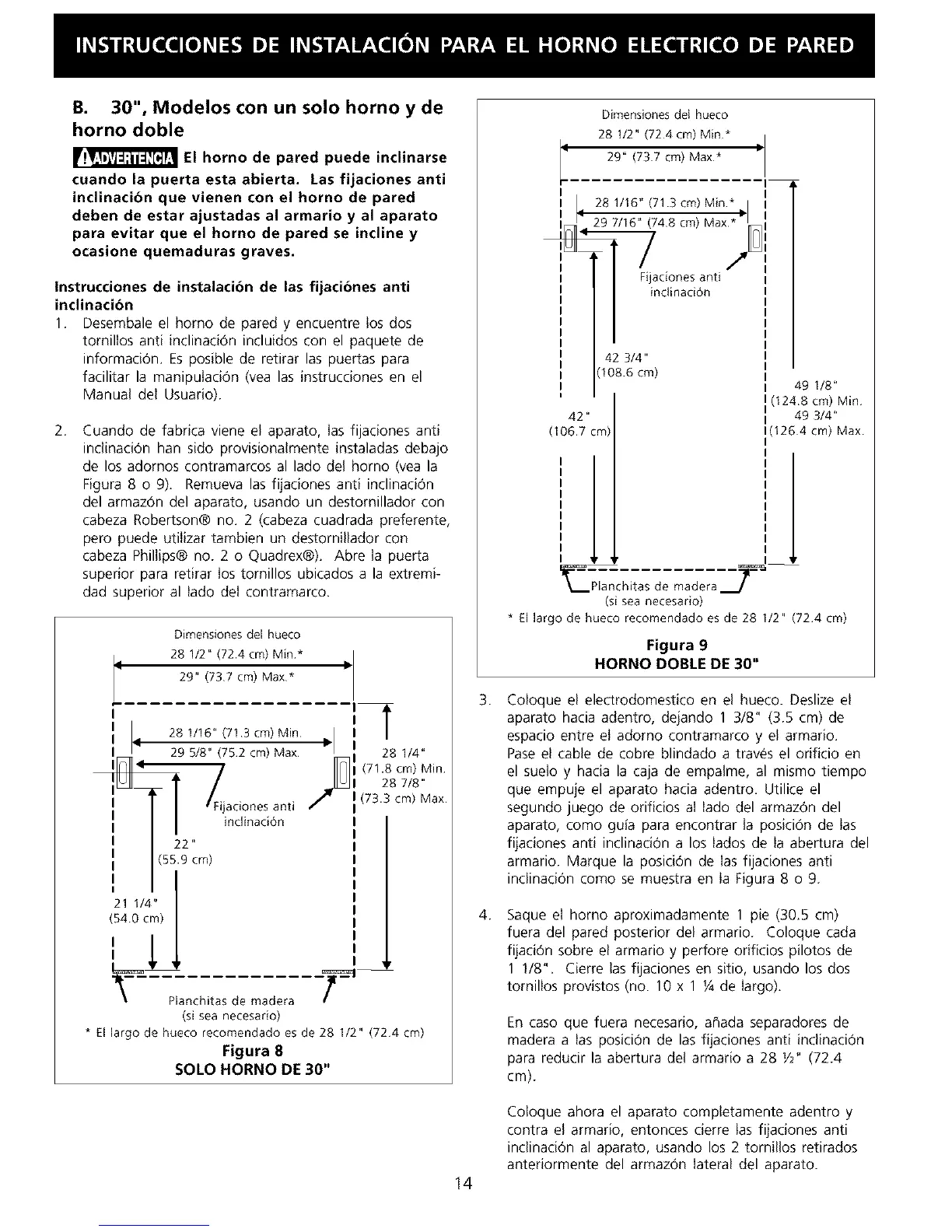

B. 30", Modelos con un solo horno y de
horno doble
El horno de pared puede inclinarse
cuando la puerta esta abierta. Las fijaciones anti
inclinacibn que vienen con el horno de pared
deben de estar ajustadas al armario y al aparato
para evitar que el horno de pared se incline y
ocasione quemaduras graves.
Instrucciones de instalacibn de las fijacibnes anti
inclinaci6n
1. Desembale el homo de pared y encuentre los dos
tomillos anti inclinaci6n incluidos con el paquete de
informaci6n. Es posible de retirar las puertas para
facilitar la manipulaci6n (vea las instrucciones en el
Manual del Usuario).
2.
Cuando de fabrica viene el aparato, las fijaciones anti
inclinaci6n han sido provisionalmente instaladas debajo
de los adomos contramarcos al lado del homo (yea la
Figura 8 o 9). Remueva las fijaciones anti inclinaci6n
del armaz6n del aparato, usando un destomillador con
cabeza Robertson® no. 2 (cabeza cuadrada preferente,
pero puede utilizar tambien un destornillador con
cabeza Phillips® no. 2 o Quadrex®). Abre la puerta
superior para retirar los tomillos ubicados a la extremi-
dad superior al lado del contramarco.
Dimensiones del hueco
28 1/2" (72.4 cm) Min* I_
29° (737 cm) Max*
, I
t
28 1/16" (713 cm) Min I I |
I I: 295/8" (752cm) Max '1 28 1/4"
i_I / I_1 (71.8 cm) MJn
/ I_JI 28 7/8"
[/ /Fijaciones anti J (73.3 ¢m) Max
1/2` inc,,noci6n
(55.9 cm)
21 1/4"
(540 cm)
I
Planchitas de madera
(si sea necesario)
* El largo de hueco recomendado es de 28 1/2" (724 cm)
Figura 8
SOLO HORNO DE 30"
DimensJones det hueco
28 I/2" (724 cm) Min*
I 29" (737 cm) Max* I
r I
I .
I 28 1/16" (71.3 cm) Min
I1_I" 29 7/16 (748 cm) Max* I__I
| Fijacionesanti
inctinad6n
42 3/4"
(108.6 cm)
42"
(106.7 cm)
49 1/8"
(1248 cm) Min
49 3/4"
1(1264 cm) Max
J
j--
Planchitas de madera
(si sea necesario)
* El largo de hueco recomendado es de 28 1/2" (724 cm)
Figura 9
HORNO DOBLE DE 30"
3.
Coloque el electrodomestico en el hueco. Deslize el
aparato hacia adentro, dejando 1 3/8" (3.5 cm) de
espacio entre el adomo contramarco y el armario.
Pase el cable de cobre blindado a trav_s el orificio en
el suelo y hacia la caja de empalme, al mismo tiempo
que empuje el aparato hacia adentro. Utilice el
segundo juego de orificios al lado del armaz6n del
aparato, como guia para encontrar la posici6n de las
fijaciones anti inclinaci6n a los lados de la abertura del
armario. Marque la posici6n de las fijaciones anti
inclinaci6n como se muestra en la Figura 8 o 9.
4.
Saque el homo aproximadamente 1 pie (30.5 cm)
fuera del pared posterior del armario. Coloque cada
fijaci6n sobre el armario y peffore orificios pilotos de
1 1/8". Cierre las fijaciones en sitio, usando los dos
tornillos provistos (no. 10 x 1 _Ade largo).
En caso que fuera necesario, ahada separadores de
madera alas posici6n de las fijaciones anti inclinaci6n
para reducir la abertura del armario a 28 Y2" (72.4
cm).
14
Coloque ahora el aparato completamente adentro y
contra el armario, entonces cierre las fijaciones anti
inclinaci6n al aparato, usando los 2 tornillos retirados
anteriormente del armaz6n lateral del aparato.
