Cable de la fuente de alimentaci6n
Conductor de uni6n
listad0-UL (o CSA)
Cable del homo pared

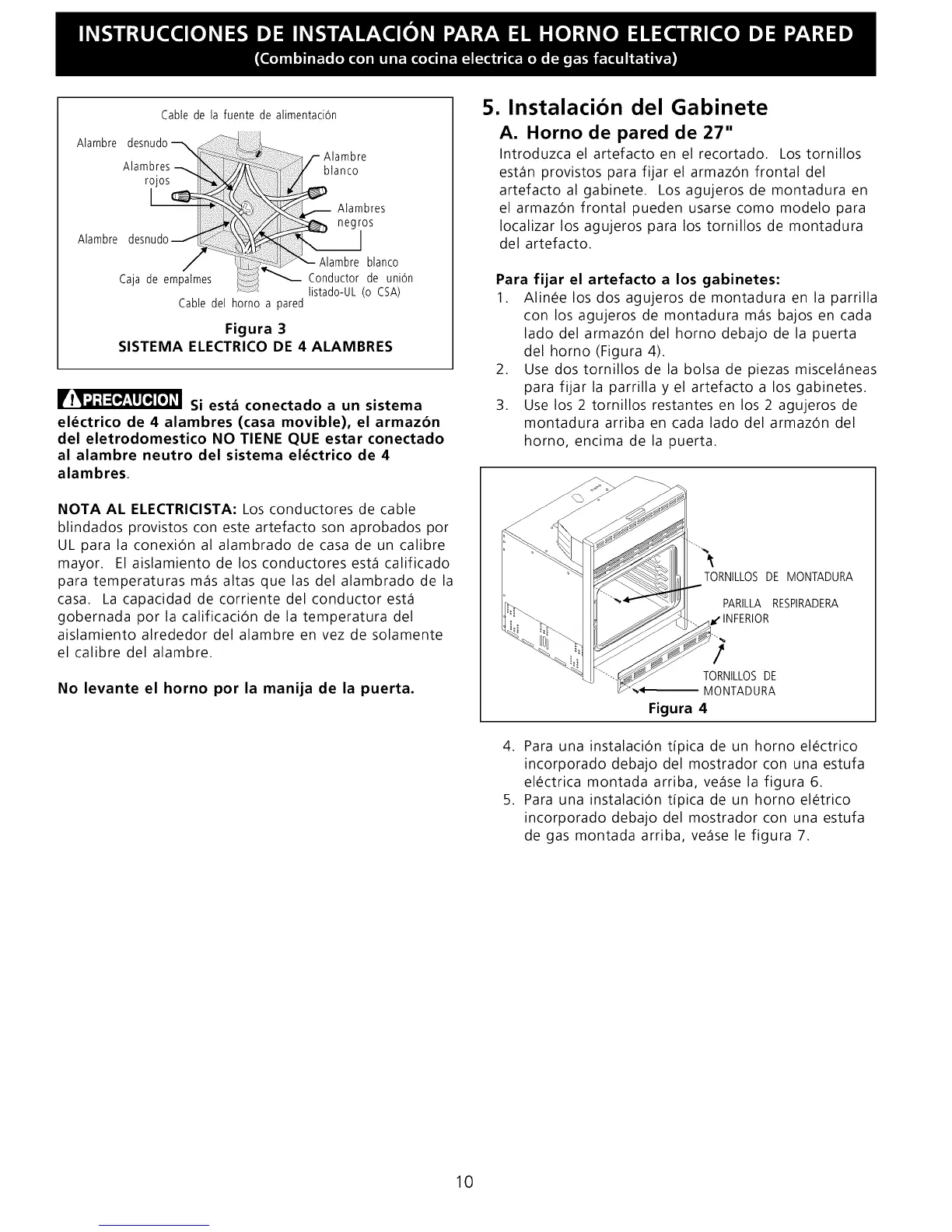

Figura 3
SISTEMA ELECTRICO DE 4 ALAMBRES
, ...
: "" _ ' Siest_ conectadoa un sistema
el6ctrico de 4 alambres (casa movible), el armaz6n
del eletrodomestico NO TIENE QUE estar conectado
al alambre neutro del sistema el6ctrico de 4
alambres.
NOTA AL ELECTRICISTA: Los conductores de cable
blindados provistos con este artefacto son aprobados por
UL para la conexi6n al alambrado de casa de un calibre
mayor. El aislamiento de los conductores est_ calificado
para temperaturas m_s altas que las del alambrado de la
casa. La capacidad decorriente delconductorestc_
gobernada por la calificaci6n de la temperatura del
aislamiento alrededor del alambre en vez de solamente
el calibre del alambre.
No levante el horno por la manija de la puerta.
5. Instalacibn del Gabinete
A. Horno de pared de 27"
Introduzca el artefacto en el recortado. Los tornillos
est_n provistos para fijar el armaz6n frontal del
artefactoal gabinete. Los agujeros de montadura en
el armaz6n frontal pueden usarse como modelo para
Iocalizar los agujeros para los tornillos de montadura
del artefacto.
Para fijar el artefacto a los gabinetes:
1. Alin6e los dos agujeros de montadura en la parrilla
con los agujeros de montadura m_s bajos en cada
lado del armaz6n del horno debajo de la puerta
del homo (Figura 4).
2. Use dos tornillos de la bolsa de piezas miscel_neas
para fijar la parrilla y el artefacto a los gabinetes.
3. Use los 2 tornillos restantes en los 2 agujeros de
montadura arriba en cada lado del armaz6n del
homo, encima de la puerta.
TORNILLOSDE MONTADURA
PARILLA RESPIRADERA
!
TORNILLOS DE
,q MONTADURA
Figura 4
4. Para una instalaci6n t[pica de un horno el6ctrico
incorporado debajo del mostrador con una estufa
el_ctrica montada arriba, verse la figura 6.
5. Para una instalaci6n t[pica de un horno el6trico
incorporado debajo del mostrador con una estufa
de gas montada arriba, verse le figura 7.
10
