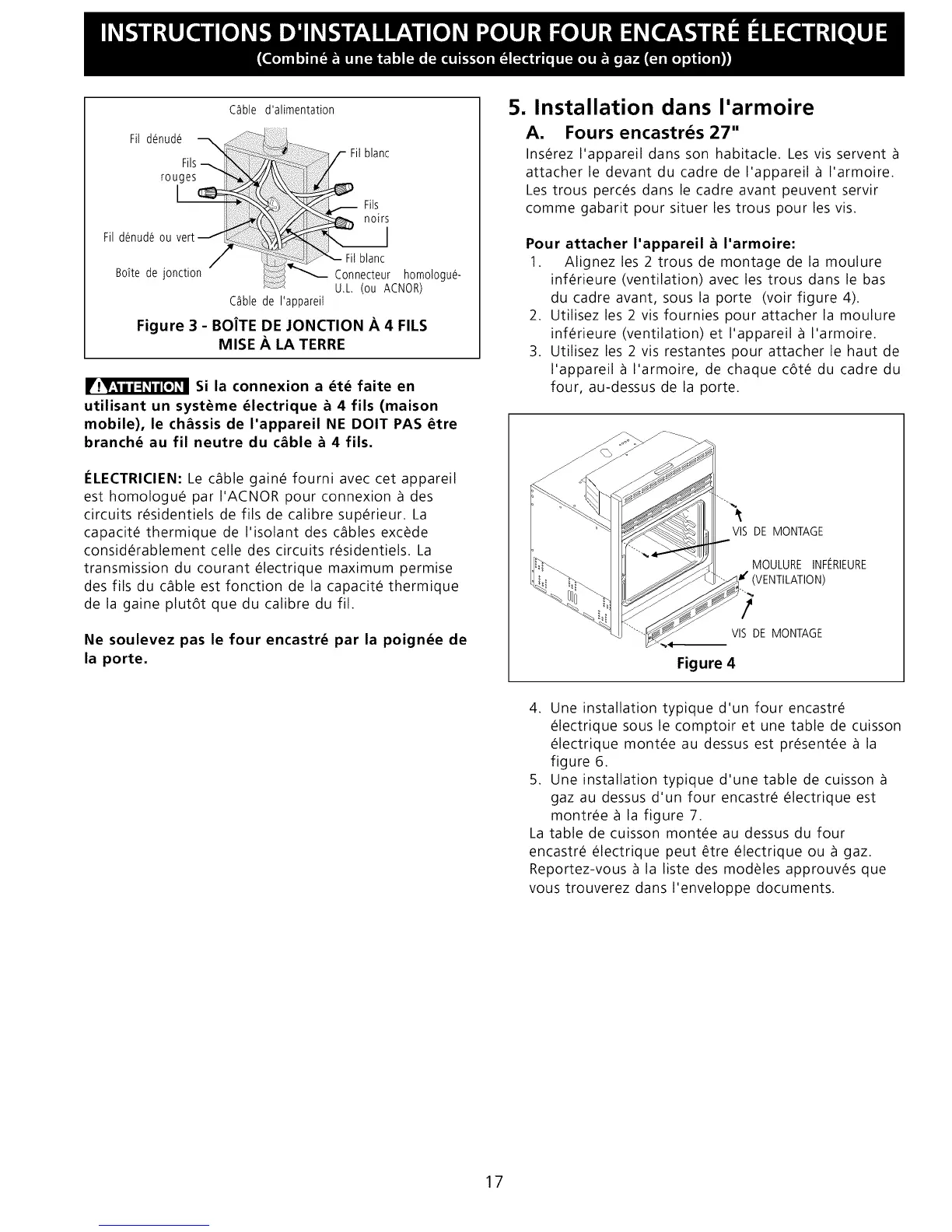

Frigidaire FEB386CESA - Installation

C_ble d'alimentati0n
Fil denude
Fils
rouges
i
Fildenudeou vert_
Boitede j0nctio _ C0nnecteur
C_blede I'appareil
homol0gue-
U.L (0u ACNOR)
Figure 3 - BOJTEDE JONCTION A 4 FILS
MISE A LA TERRE
Si la connexion a 6t6 faite en
utilisant un syst_me 61ectrique _ 4 fils (maison
mobile), le chassis de I'appareil NE DOlT PAS _tre
branch6 au fil neutre du c_ble _ 4 fils.
leLECTRICIEN: Le c_ble gain@ fourni avec cet appareil
est homologu@ par I'ACNOR pour connexion _ des
circuits r@sidentiels de fils de calibre sup@rieur. La
capacit@ thermique de I'isolant des c_bles exc@de
consid@rablement celle des circuits r@sidentiels. La
transmission du courant @lectrique maximum permise
des fils du c_ble est fonction de la capacit@ thermique
de la gaine plut6t que du calibre du fil.
Ne soulevez pas le four encastr6 par la poign6e de
la porte.
5. Installation dans I'armoire
A. Fours encastr6s 27"
Ins_rez I'appareil dans son habitacle. Les vis servent
attacher le devant du cadre de I'appareil _ I'armoire.
Les trous perc@s dans le cadre avant peuvent servir
comme gabarit pour situer les trous pour les vis.
Pour attacher I'appareil & I'armoire:
1. Alignez les 2 trous de montage de la moulure
inf_rieure (ventilation) avec les trous dans le bas
du cadreavant, sous la porte (voir figure 4).
2. Utilisez les 2 vis fournies pour attacher la moulure
inf_rieure (ventilation) et I'appareil _ I'armoire.
3. Utilisez les 2 vis restantes pour attacher le haut de
I'appareil _ I'armoire, de chaque c6t_ du cadre du
four, au-dessus de la porte.
vls DEMONTAGE
MOULUREINF_RIEURE
)
/
VISDEMONTAGE
Figure 4
4. Une installation typique d'un four encastr_
_lectrique sous le comptoir et une table de cuisson
_lectrique mont_e au dessus est pr_sent_e ) la
figure 6.
5. Une installation typique d'une table de cuisson
gaz au dessus d'un four encastr_ _lectrique est
montr_e ) la figure 7.
La table de cuisson mont_e au dessus du four
encastr_ _lectrique peut _tre _lectrique ou ) gaz.
Reportez-vous ) la liste des modules approuv_s que
vous trouverez dans I'enveloppe documents.
17
