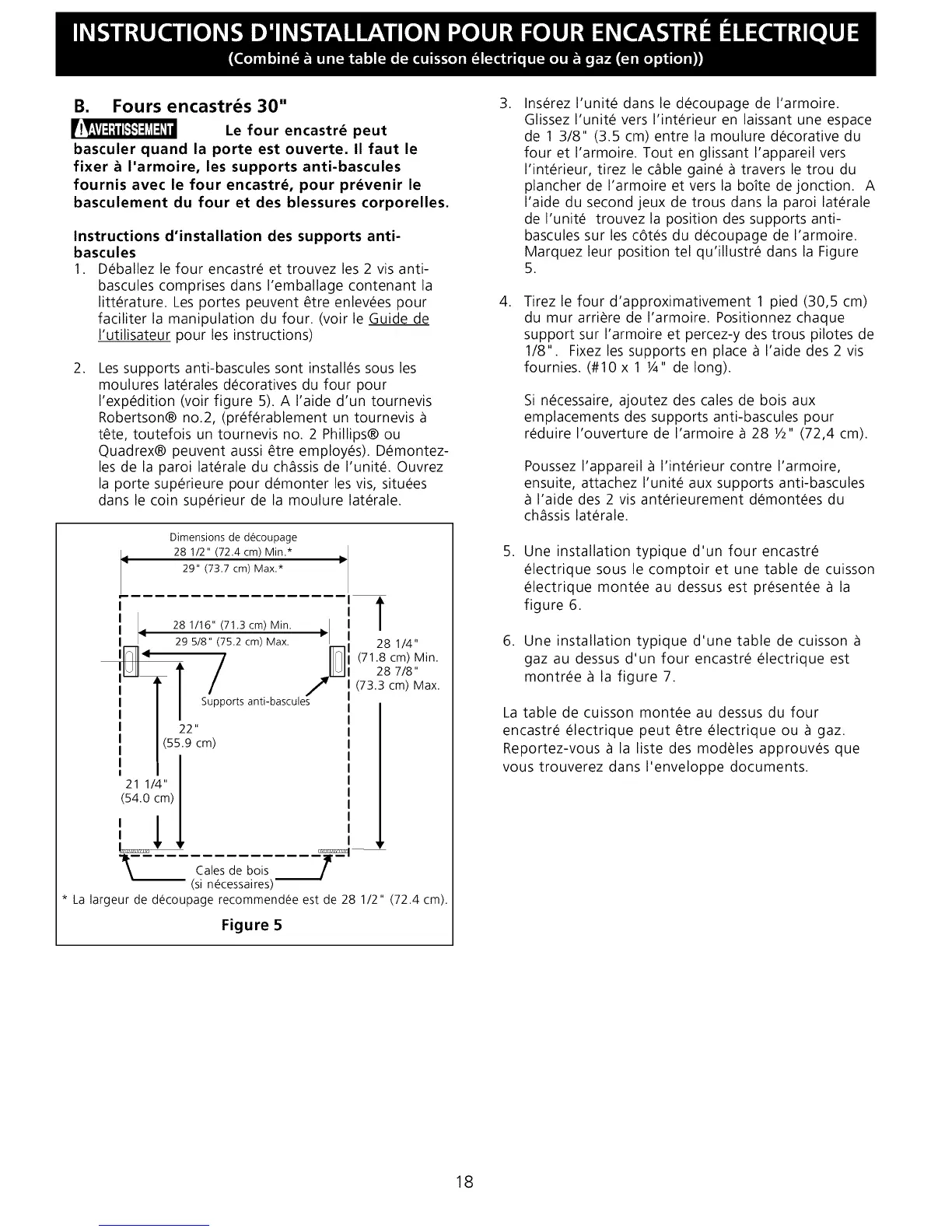

B. Fours encastr_s 30"
Le four encastr_ peut
basculer quand la porte est ouverte. II faut le
fixer & I'armoire, les supports anti-bascules
fournis avec le four encastrd, pour prdvenir le
basculement du four et des blessures corporelles.
Instructions d'installation des supports anti-
bascules
1. D_ballez le four encastr_ et trouvez les 2 vis anti-
bascules comprises dans I'emballage contenant la
litt_rature. Les portes peuvent _tre enlev_es pour
faciliter la manipulation du four. (voir le Guide de
I'utilisateur pour les instructions)
2.
Les supports anti-bascules sont install_s sous les
moulures lat_rales d_coratives du four pour
I'exp_dition (voir figure 5). A I'aide d'un tournevis
Robertson® no.2, (pr_f_rablement un tournevis
t_te, toutefois un tournevis no. 2 Phillips® ou
Quadrex® peuvent aussi _tre employ_s). D_montez-
les de la paroi lat_rale du chassis de I'unit_. Ouvrez
la porte sup_rieure pour d_monter les vis, situ_es
dans le coin sup_rieur de la moulure lat_rale.
Dimensions de d_coupage
28 1/2" (72.4 cm) Min,*
29" (73.7 cm) Max.*
' I'T
28 1/16" (71 3 cm) M n
i I' 29S/8"(TS2cm>Max'1!__, 281/4"
4
/ I:/li (71.8 cm) Min.
Supports anti-bascules
I / 22"
1 1(55.9cm)
I/I
21 1/4" I
(54.0 cm) I
LII
(si n_cessaires)
* La largeur de d_coupage recommend_e est de 28 1/2" (72.4 cm).
Figure 5
.
4.
Ins_rez I'unit_ dans le d_coupage de I'armoire.
Glissez I'unit_ vers I'int_rieur en laissant une espace
de 1 3/8" (3.5 cm) entre la moulure d_corative du
four et I'armoire. Tout en glissant I'appareil vers
I'int_rieur, tirez le c_ble gain_ _ travers le trou du
plancher de I'armoire et vers la boTte de jonction. A
I'aide du second jeux de trous dans la paroi lat_rale
de I'unit_ trouvez la position des supports anti-
bascules sur les c6t_s du d_coupage de I'armoire.
Marquez leur position tel qu'illustr_ dans la Figure
5.
Tirez le four d'approximativement 1 pied (30,5 cm)
du mur arri_re de I'armoire. Positionnez chaque
support sur I'armoire et percez-y des trous pilotes de
1/8". Fixez les supports en place _ I'aide des 2 vis
fournies. (#10 x 1 _A" de long).
Si n_cessaire, ajoutez des cales de bois aux
emplacements des supports anti-bascules pour
r_duire I'ouverture de I'armoire _ 28 1,/2"(72,4 cm).
Poussez I'appareil _ I'int_rieur contre I'armoire,
ensuite, attachez I'unit_ aux supports anti-bascules
I'aide des 2 vis ant_rieurement d_mont_es du
chassis lat_rale.
.
Une installation typique d'un four encastr_
_lectrique sous le comptoir et une table de cuisson
_lectrique mont_e au dessus est pr_sent_e _ la
figure 6.
6. Une installation typique d'une table de cuisson
gaz au dessus d'un four encastr_ _lectrique est
montr_e _ la figure 7.
La table de cuisson mont_e au dessus du four
encastr_ _lectrique peut _tre _lectrique ou _ gaz.
Reportez-vous _ la liste des modules approuv_s que
vous trouverez dans I'enveloppe documents.
18
