Seulement certains modules de table de cuisson peuvent
_tre install_s au dessu s de certains modules de fours
encastr_s. Consultez la liste de ces modules qui se trouve
sur une feuille incluse dans la pochette litt_rature fournie
avec I'appareil.
Utilisez les supports
anti-bascules pour
retenir le four
encastr_ _ I'armoire.
208/240 Volt BoTte de jonction
pour le four encastr_
Approx. 3"
(7.5 cm)
II faut fermer les c6t_s de I'habitacle
par des panneaux de bois pour isoler
I'appareil des armoires de chaque c6t_.
La hauteur de ces panneaux doit faire
en sorte que I'installation des modules
de tables de cuisson au dessus soit pos-
sible.
36" Min.
(91.4 cm) Min.
Utilisez un contre-plaqu_ de 3,_.
d'_paisseur mont_ sur deux solives et
_galit_ avec le coup-de-pied. Le
plancher doit pouvoir supporter un
poids de 150 Ibs (68 kg).
D_coupez une ouverture de 9" X 9" (23 cm X 23
cm), _ 2" (5 cm) du c6t_ gauche du plancher
pour la sortie du c_ble arm_ de I'appareil vers la
prise murale.
4 1/2" (11.5 cm) Max.*
* AIIouez 5" (12.7 cm) maximum si
aucune table de cuisson n'est install_e
au dessus du four encastr_.
28 1/8" (71.4 cm) Min.
27" (68.6 cm) 24 7/8" (63.2 cm) Min. 23 1/2" (59.7 cm) Min. 28 5/8" (72.7 cm) Max.
Four encastr_ 25 1/4" (64.1 cm) Max.
30" (76.2 cm) 28 1/2" (72.4 cm) Min. 28 1/4" (71.8 cm) Min.
Four encastr_ 29" (73.7 cm) Max. 24" (61 cm) Min. 28 7/8" (73.3 cm) Max.

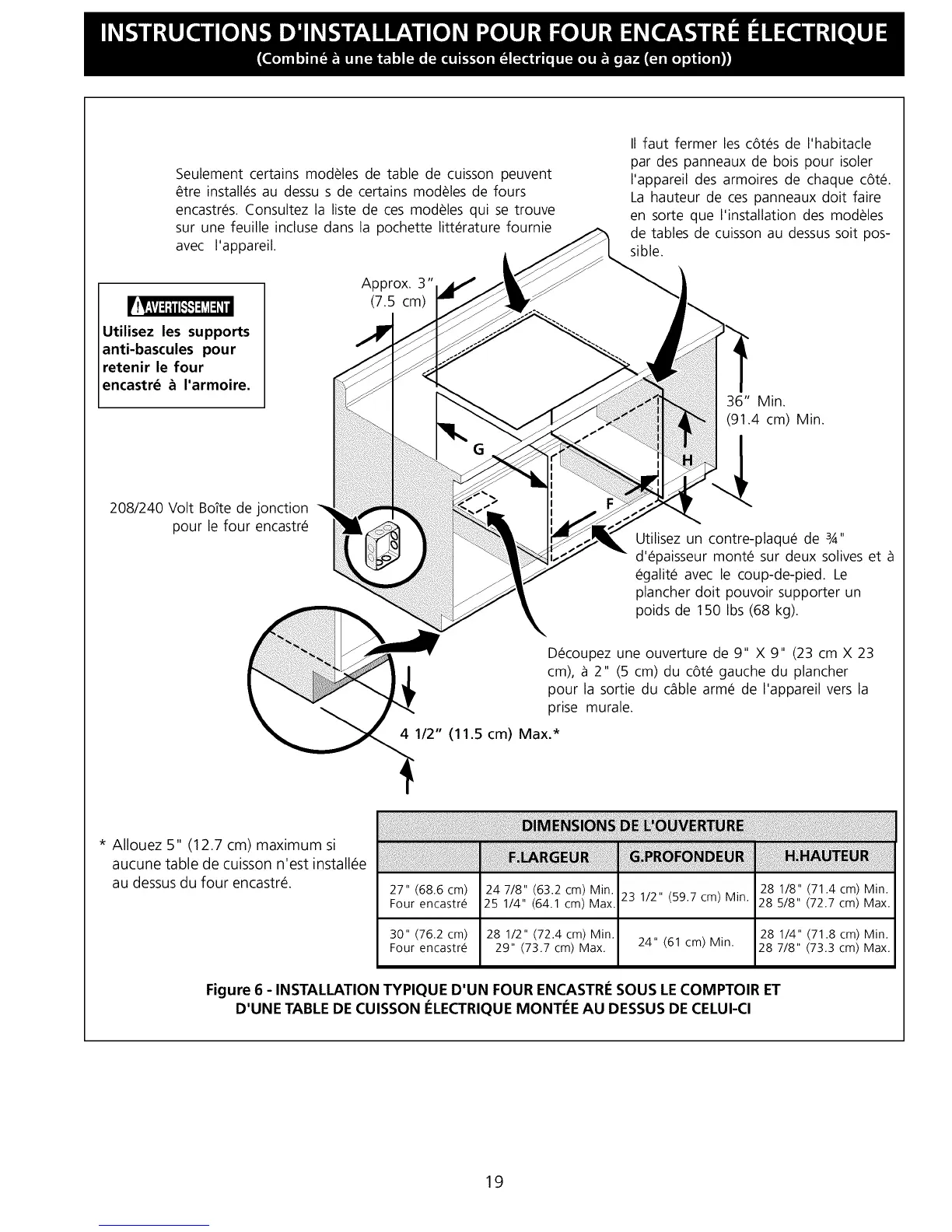

Figure 6 - INSTALLATION TYPIQUE D'UN FOUR ENCASTRI_ SOUS LE COMPTOIR ET
D'UNE TABLE DE CUISSON I_LECTRIQUE MONTI_E AU DESSUS DE CELUI-CI
