LA INSTALACION Y EL SERVICIO DEBEN SER EFECTUADOS POR UN INSTALADOR CALIFICADO.
IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR LOCAL DE
ELECTRICIDAD. LEA Y GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.
PARA SU SEGURIDAD: No almanece ni utilice gasolina u otros vapores y liquidos inflamables
en la proximidad de este o de cualquier otro artefacto.
Su nuevo horno de pared ha sido disefiado para adaptarse a un nt_mero limitado de huecos con distintas
medidas, y hacer el trabajo de instalaci6n m_s f_cil. El primer paso para su instalaci6n debe de ser el de medir
las dimensiones de la apertura y compararlas con las que se indican en el cuadro de dimensiones del hueco de
la figura 1, para su modelo. Descubrir6is en toda su extensi6n el trabajo de carpinteria necesario.
No quite los separadores (si los hay) de los muros
laterales o/y de la parte posterior del horno empotrado. Estos
espaciadores centran el horno en el espacio provisto. El horno debe
estar centrado para prevenir una concentraci6n excesiva de calor que
podria resultar en dafios por el calor o un incendio.
NOTA: La basa debe poder sostener 150
libras (68 kg).
1 1/2"
(3.8 cm)
Min.
Agujero para
el cable
** NOTA: Deje por Io menos 19 3/8" (49.2
cm) de espacio libre para la profundidad de la
_uerta cuando esta abierta.
NOTA: La dimensi6n G eski primordial para
instalar correctamente el horno de pared. Si
el adorno del armaz6n del horno no topa con-
tra el armario, o si escuche un ruido, verifique
si la dimensi6n G eski en conformidad con la
dimensi6n requerida.
NOTA: Para un recortado con altura de
m_is de H Min. dimensi6n ponga un
espaciador de madera de 2" (5 cm) en cada
lado de la abertura debajo de las bordas
laterales del artefacto.
** Puerta Abierta 31
(vea la nota)... (78.7 c_
Agujero para
_el cable
.3" (7.6 cm)
Max.
Planchitas de made eletrica
de 2" (5.1 cm) (si sea de empalme
necesario)
* Distancia sugerida desde el suelo es 31" (78.7 cm).
La distancia minima requerida es 4 1/2" (11.4 cm).
• Para el modelo de acero inoxidable.

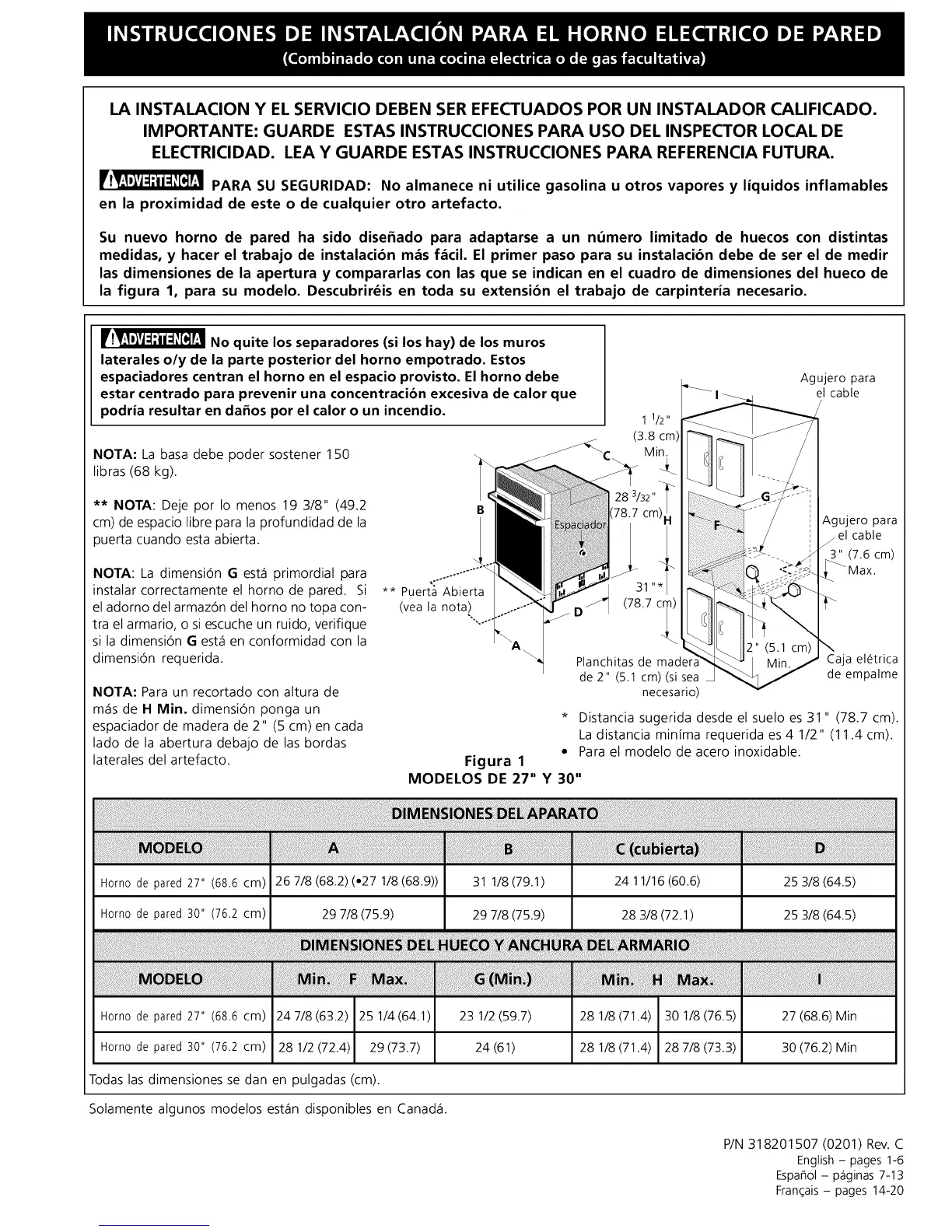

Figura 1
MODELOS DE 27" Y 30"
Homo de pared 27" (68.6 cm) 26 7/8 (68.2)(,27 1/8 (68.9))
morno de pared 30" (76.2 cm) 29 7/8 (75.9)
31 1/8 (79.1) 24 11/16 (60.6) 25 3/8 (64.5)
29 7/8 (75.9) 28 3/8 (72.1) 25 3/8 (64.5)
Hornode pared27" (68.6 cm) 247/8(63.2) 25 1/4(64.1)
mornode pared30" (76.2 cm) 28 1/2 (72.4) 29 (73.7)
Todas las dimensiones se dan en pulgadas (cm).
Solamente algunos modelos est_in disponibles en Canad&
23 1/2 (59.7)
24(61)
28 1/8 (71.4) 30 1/8 (76.5) 27 (68.6) Min
28 1/8 (71.4) 28 7/8 (73.3) 30 (76.2) Min
P/N 318201507 (0201) Rev. C
English - pages 1-6
Espa_ol - p_tginas 7-13
Fran_ais - pages 14-20
