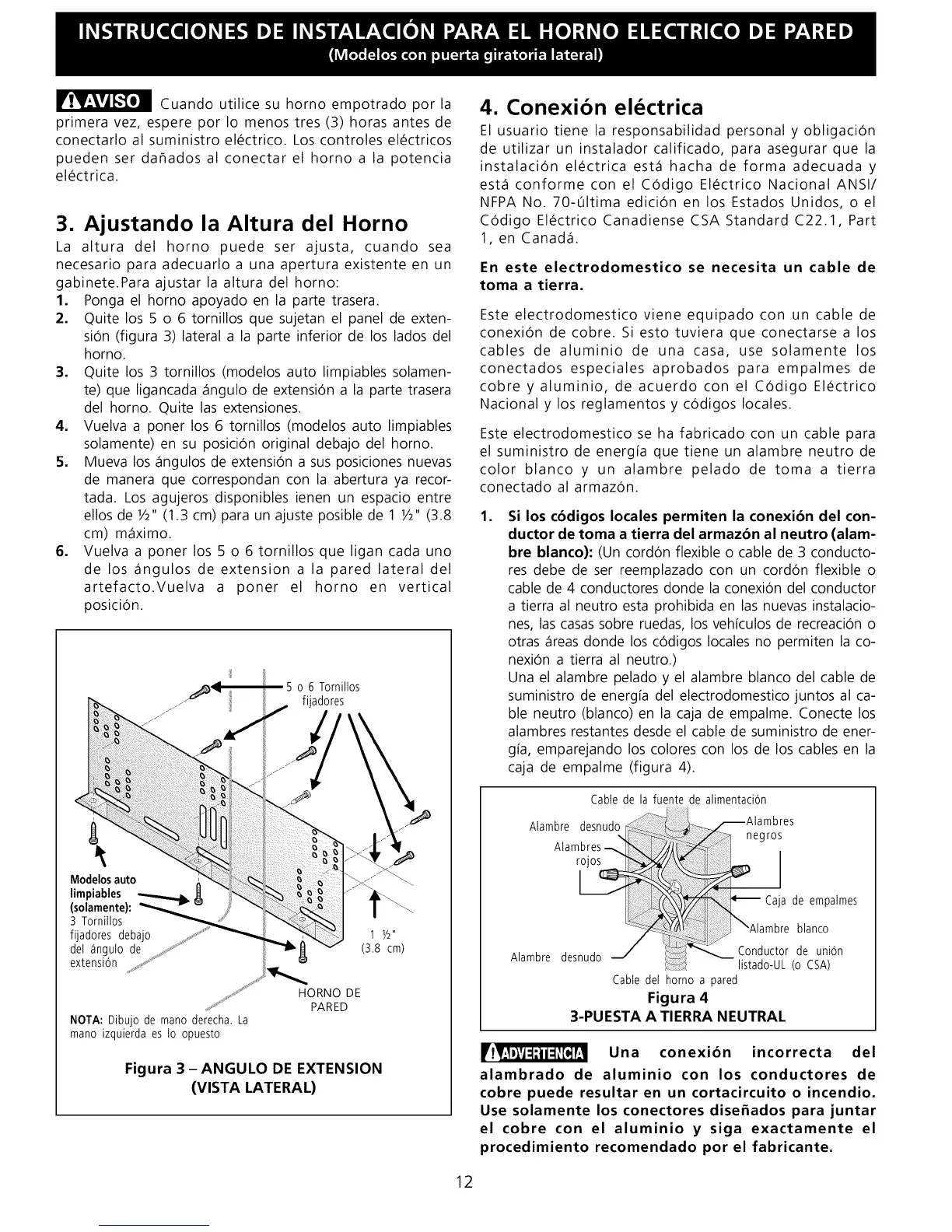

_ Cuando utilice su horno empotrado por la
primera vez, espere por Io menos tres (3) horas antes de
conectarlo al suministro el_ctrico. Los controles el_ctricos
pueden ser daflados al conectar el horno a la potencia
el_ctrica.
3. Ajustando la Altura del Horno
La altura del horno puede ser ajusta, cuando sea
necesario para adecuarlo a una apertura existente en un
gabinete.Para ajustar la altura del horno:
1. Ponga el horno apoyado en la parte trasera.
2. Quite los 5 o 6 tornillos que sujetan el panel de exten-
si6n (figura 3) lateral a la parte inferior de los lados del
horno.
3. Quite los 3 tornillos (modelos auto limpiables solamen-
te) que ligancada _ingulo de extensi6n a la parte trasera
del horno. Quite las extensiones.
4. Vuelva a poner los 6 tornillos (modelos auto limpiables
solamente) en su posici6n original debajo del horno.
5. Mueva los _ingulos de extensi6n a sus posiciones nuevas
de manera que correspondan con la abertura ya recor-
tada. Los agujeros disponibles ienen un espacio entre
ellos de 1/2"(1.3 cm) para un ajuste posible de 1 1/2" (3.8
cm) m_iximo.
6. Vuelva a poner los 5 o 6 tornillos que ligan cada uno
de los _ingulos de extension a la pared lateral del
artefacto.Vuelva a poner el horno en vertical
posici6n.
0 6 T0rnill0s
fijadores
Modelosauto
limpiables _
(solamente):
3 T0rnill0s
fijadores debaj0
del angul0 de
extensi6n
NOTA: Dibujo de mano derecha. La
man0 izquierda es 10 0puesto
1 I/2"
(3.8 cm)
HORNO DE
PARED
Figura 3- ANGULO DE EXTENSION
(VISTA LATERAL)
4. Conexibn el ctrica
El usuario tiene la responsabilidad personal y obligaci6n
de utilizar un instalador calificado, para asegurar que la
instalaci6n el_ctrica est,1 hacha de forma adecuada y
est,1 conforme con el C6digo El_ctrico Nacional ANSI/
NFPA No. 70-01tima edici6n en los Estados Unidos, o el
C6digo El_ctrico Canadiense CSA Standard C22.1, Part
1, en Canada1.
En este electrodomestico se necesita un cable de
toma a tierra.
Este electrodomestico viene equipado con un cable de
conexiOn de cobre. Si esto tuviera que conectarse a los
cables de aluminio de una casa, use solamente los
conectados especiales aprobados para empalmes de
cobre y aluminio, de acuerdo con el COdigo El_ctrico
Nacional y los reglamentos y cOdigos locales.
Este electrodomestico se ha fabricado con un cable para
el suministro de energ[a que tiene un alambre neutro de
color blanco y un alambre pelado de toma a tierra
conectado al armazOn.
1.
Si los c6digos locales permiten la conexi6n del con-
ductor de toma a tierra del armaz6n al neutro (alam-
bre blanco): (Un cordon flexible o cable de 3 conducto-
res debe de ser reemplazado con un cordon flexible o
cable de 4 conductores donde la conexiOn del conductor
a tierra al neutro esta prohibida en las nuevas instalacio-
nes, las casas sobre ruedas, los veh[culos de recreaciOn o
otras _ireas donde los cOdigos locales no permiten la co-
nexiOn a tierra al neutro.)
Una el alambre pelado y el alambre blanco del cable de
suministro de energ[a del electrodomestico juntos al ca-
ble neutro (blanco) en la caja de empalme. Conecte los
alambres restantes desde el cable de suministro de ener-
g[a, emparejando los colores con los de los cables en la
caja de empalme (figura 4).
Cable de la fuente de alimentaciOn
Cabledel hornoa pared
Figura 4
3-PUESTA A TIERRA NEUTRAL
Una conexi6n incorrecta del
alambrado de aluminio con los conductores de
cobre puede resultar en un cortacircuito o incendio.
Use solamente los conectores disefiados para juntar
el cobre con el aluminio y siga exactamente el
procedimiento recomendado por el fabricante.
12
