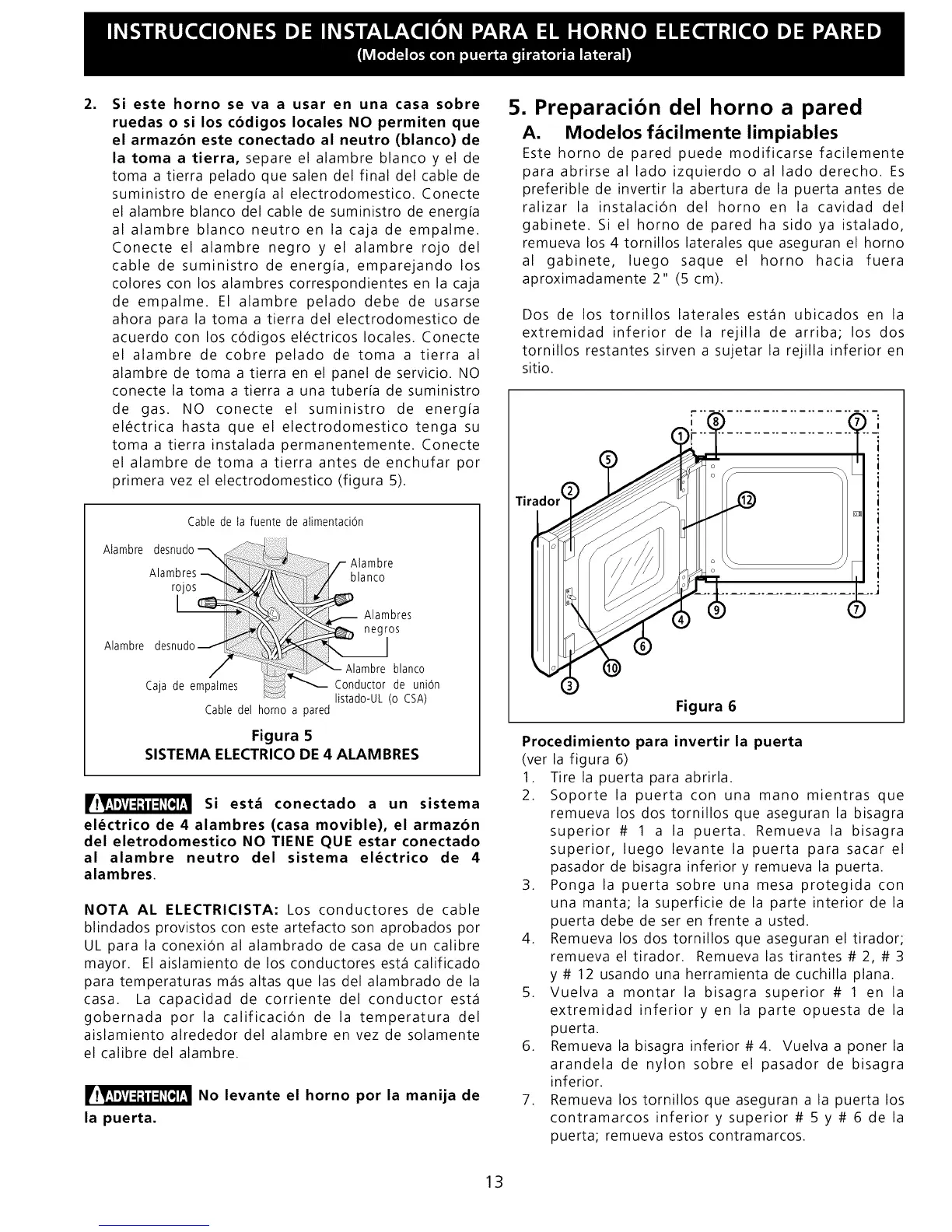

= Si este horno se va a usar en una casa sobre
ruedas o si los cbdigos locales NO permiten que
el armaz6n este conectado al neutro (blanco) de
la toma a tierra, separe el alambre blanco y el de
toma a tierra pelado que salen del final del cable de
suministro de energ[a al electrodomestico. Conecte
el alambre blanco del cable de suministro de energ[a
al alambre blanco neutro en la caja de empalme.
Conecte el alambre negro y el alambre rojo del
cable de suministro de energ[a, emparejando los
colores con los alambres correspondientes en la caja
de empalme. El alambre pelado debe de usarse
ahora para la toma a tierra del electrodomestico de
acuerdo con los c6digos el_ctricos locales. Conecte
el alambre de cobre pelado de toma a tierra al
alambre de toma a tierra en el panel de servicio. NO
conecte la toma a tierra a una tuber[a de suministro
de gas. NO conecte el suministro de energ[a
el_ctrica hasta que el electrodomestico tenga su
toma a tierra instalada permanentemente. Conecte
el alambre de toma a tierra antes de enchufar por
primera vez el electrodomestico (figura 5).
Cable de la fuente de alimentaciOn
Conductor de union
listado-UL (0 CSA)
Cable del homo a pared
Figura 5
SISTEMA ELECTRICO DE 4 ALAMBRES
Si est_ conectado a un sistema
el_ctrico de 4 alambres (casa movible), el armaz6n
del eletrodomestico NO TIENE QUE estar conectado
al alambre neutro del sistema el_ctrico de 4
alambres.
NOTA AL ELECTRICISTA: Los conductores de cable
blindados provistos con este artefacto son aprobados por
UL para la conexi6n al alambrado de casa de un calibre
mayor. El aislamiento de Iosconductoresest_ calificado
para temperaturas mas altas que las del alambrado de la
casa. La capacidad de corriente del conductor esta
gobernada por la calificaci6n de la temperatura del
aislamiento alrededor del alambre en vez de solamente
el calibre del alambre.
No levante el horno por la manija de
la puerta.
5. Preparacibn del homo a pared
A. Modelos f_cilmente limpiables
Este horno de pared puede modificarse facilemente
para abrirse al lado izquierdo o al lado derecho. Es
preferible de invertir la abertura de la puerta antes de
ralizar la instalaci6n del horno en la cavidad del
gabinete. Si el horno de pared ha sido ya istalado,
remueva los 4 tornillos laterales que aseguran el horno
al gabinete, luego saque el horno hacia fuera
aproximadamente 2" (5 cm).
Dos de los tornillos laterales estan ubicados en la
extremidad inferior de la rejilla de arriba; los dos
tornillos restantes sirven a sujetar la rejilla inferior en
sitio.
Figura 6
Procedimiento para
(ver la figura 6)
1.
2.
invertir la puerta
Tire la puerta para abrirla.
Soporte la puerta con una mano mientras que
remueva los dos tornillos que aseguran la bisagra
superior # 1 a la puerta. Remueva la bisagra
superior, luego levante la puerta para sacar el
pasador de bisagra inferior y remueva la puerta.
3. Ponga la puerta sobre una mesa protegida con
una manta; la superficie de la parte interior de la
puerta debe de ser en frente a usted.
4. Remueva los dos tornillos que aseguran el tirador;
remueva eltirador. Remueva lastirantes # 2, # 3
y # 12 usando una herramienta de cuchilla plana.
5. Vuelva a montar la bisagra superior # 1 en la
extremidad inferior y en la parte opuesta de la
puerta.
6. Remueva la bisagra inferior#4. Vuelva a poner la
arandela de nylon sobre el pasador de bisagra
inferior.
7. Remueva los tornillos que aseguran a la puerta los
contramarcos inferior y superior # 5 y # 6 de la
puerta; remueva estos contramarcos.
13
