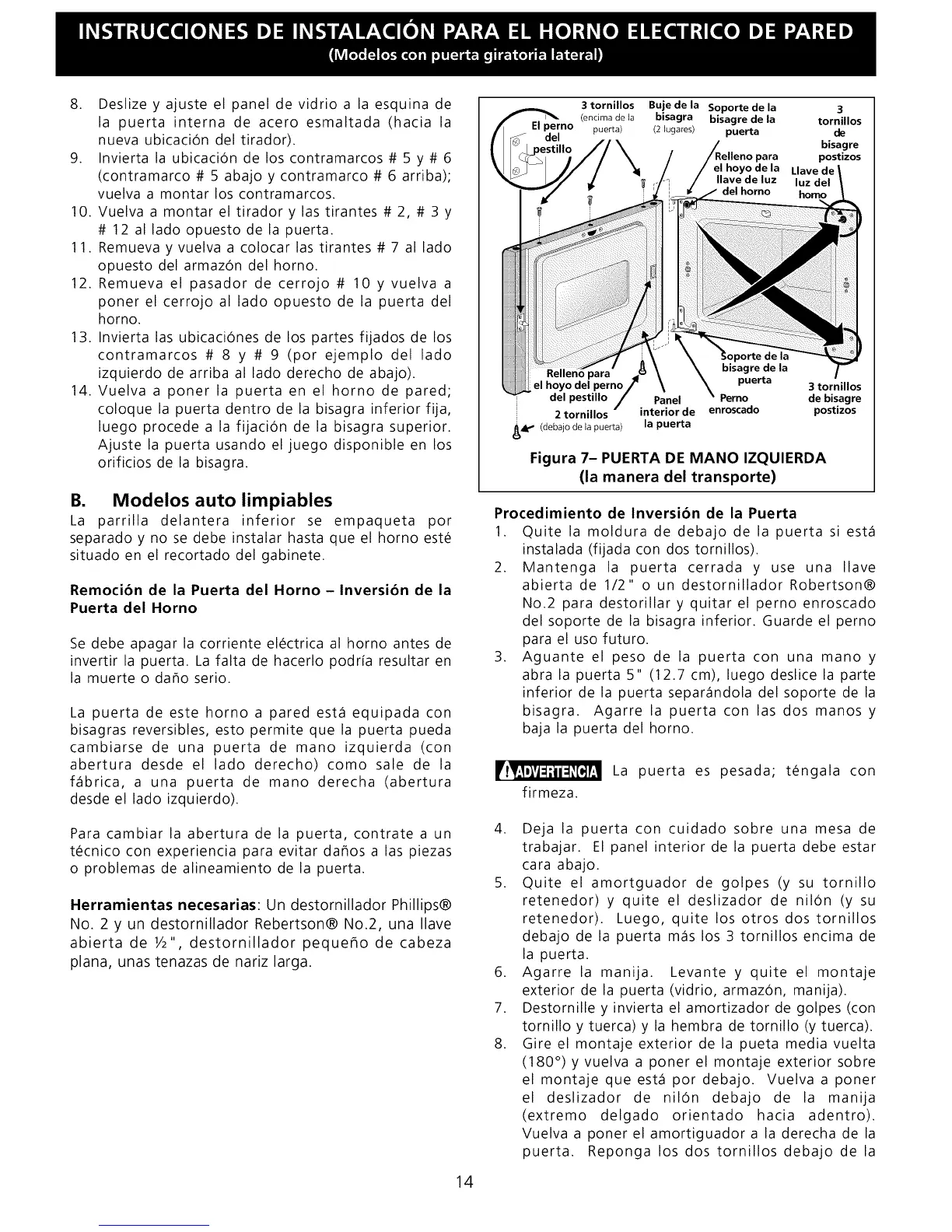

8. Deslize y ajuste el panel de vidrio a la esquina de
la puerta interna de acero esmaltada (hacia la
nueva ubicaci6n del tirador).
9. Invierta la ubicaci6n de los contramarcos # 5 y # 6
(contramarco # 5 abajo y contramarco # 6 arriba);
vuelva a montar los contramarcos.
10. Vuelva a montar el tirador y las tirantes # 2, # 3 y
# 12 al lado opuesto de la puerta.
11 Remueva y vuelva a colocar las tirantes # 7 al lado
opuesto del armaz6n del horno.
12 Remueva el pasador de cerrojo # 10 y vuelva a
poner el cerrojo al lado opuesto de la puerta del
horno.
13 Invierta las ubicaci6nes de los partes fijados de los
contramarcos # 8 y # 9 (por ejemplo del lado
izquierdo de arriba al lado derecho de abajo).
14. Vuelva a poner la puerta en el horno de pared;
coloque la puerta dentro de la bisagra inferior fija,
luego procede a la fijaci6n de la bisagra superior.
Ajuste la puerta usando el juego disponible en los
orificios de la bisagra.
B. Modelos auto limpiables
La parrilla delantera inferior se empaqueta por
separado y no se debe instalar hasta que el horno est_
situado en el recortado del gabinete.
Remocibn de la Puerta del Horno - Inversibn de la
Puerta del Horno
Se debe apagar la corriente el_ctrica al horno antes de
invertir la puerta. La falta de hacerlo podr[a resultar en
la muerte o daflo serio.
La puerta de este horno a pared estc_ equipada con
bisagras reversibles, esto permite que la puerta pueda
cambiarse de una puerta de mano izquierda (con
abertura desde el lado derecho) como sale de la
f_brica, a una puerta de mano derecha (abertura
desde el lado izquierdo).
Para cambiar la abertura de la puerta, contrate a un
t_cnico con experiencia para evitar daflos alas piezas
o problemas de alineamiento de la puerta.
Herramientas necesarias: Un destornillador Phillips®
No. 2 y un destornillador Rebertson® No.2, una Ilave
abierta de Y2", destornillador pequeho de cabeza
plana, unas tenazas de nariz larga.
14
El perno
3 tornillos Buje de la Soporte de la
(endma de la bisagra bisagre de la
puerta) (2 lugares) puerta
para
3
tornUlos
de
bisagre
postizos
del pestillo
2 tornillos
.." (debajo de la puerta)
Panel
interior de
la puerta
bisagre de la
puerta
Pemo
enroscado
luz del
homo
3 tornillos
de bisagre
postizos
Figura 7- PUERTA DE MANO IZQUIERDA
(la manera del transporte)
Procedimiento de Inversibn de la Puerta
1. Quite la moldura de debajo de la puerta si est_
instalada (fijada con dos tornillos).
2. Mantenga la puerta cerrada y use una Ilave
abierta de 1/2" o un destornillador Robertson®
No.2 para destorillar y quitar el perno enroscado
del soporte de la bisagra inferior. Guarde el perno
para el uso futuro.
3. Aguante el peso de la puerta con una mano y
abra la puerta 5" (12.7 cm), luego deslice la parte
inferior de la puerta separ_ndola del soporte de la
bisagra. Agarre la puerta con las dos manos y
baja la puerta del horno.
La puerta es pesada; t_ngala con
firmeza.
4. Deja la puerta con cuidado sobre una mesa de
trabajar. El panel interior de la puerta debe estar
cara abajo.
5. Quite el amortguador de golpes (y su tornillo
retenedor) y quite el deslizador de nil6n (y su
retenedor). Luego, quite los otros dos tornillos
debajo de la puerta mc_s los 3 tornillos encima de
la puerta.
6. Agarre la manija. Levante y quite el montaje
exterior de la puerta (vidrio, armaz6n, manija).
7. Destornille y invierta el amortizador de golpes (con
tornillo y tuerca) y la hembra de tornillo (y tuerca).
8. Gire el montaje exterior de la pueta media vuelta
(180 °) y vuelva a poner el montaje exterior sobre
el montaje que est_ por debajo. Vuelva a poner
el deslizador de nil6n debajo de la manija
(extremo delgado orientado hacia adentro).
Vuelva a poner el amortiguador a la derecha de la
puerta. Reponga los dos tornillos debajo de la
