Tornillo de amortizador de _- Tornillo de bisagra de
la parte superior de la
la puerta Buje de la puerta
Amortizador de €
VISTA DE ABERTURA
LATERAL DE LA PUERTA
de la parte
superior de la puerta
Tuerca de amortizador
de golpes de la puerta
Tuerca ferrosa de la puerta
.
a de la bisagra
÷ Bisagra de la parte
Tornillo de bisagra inferior de la puerta
de la parte inferior
de la puerta

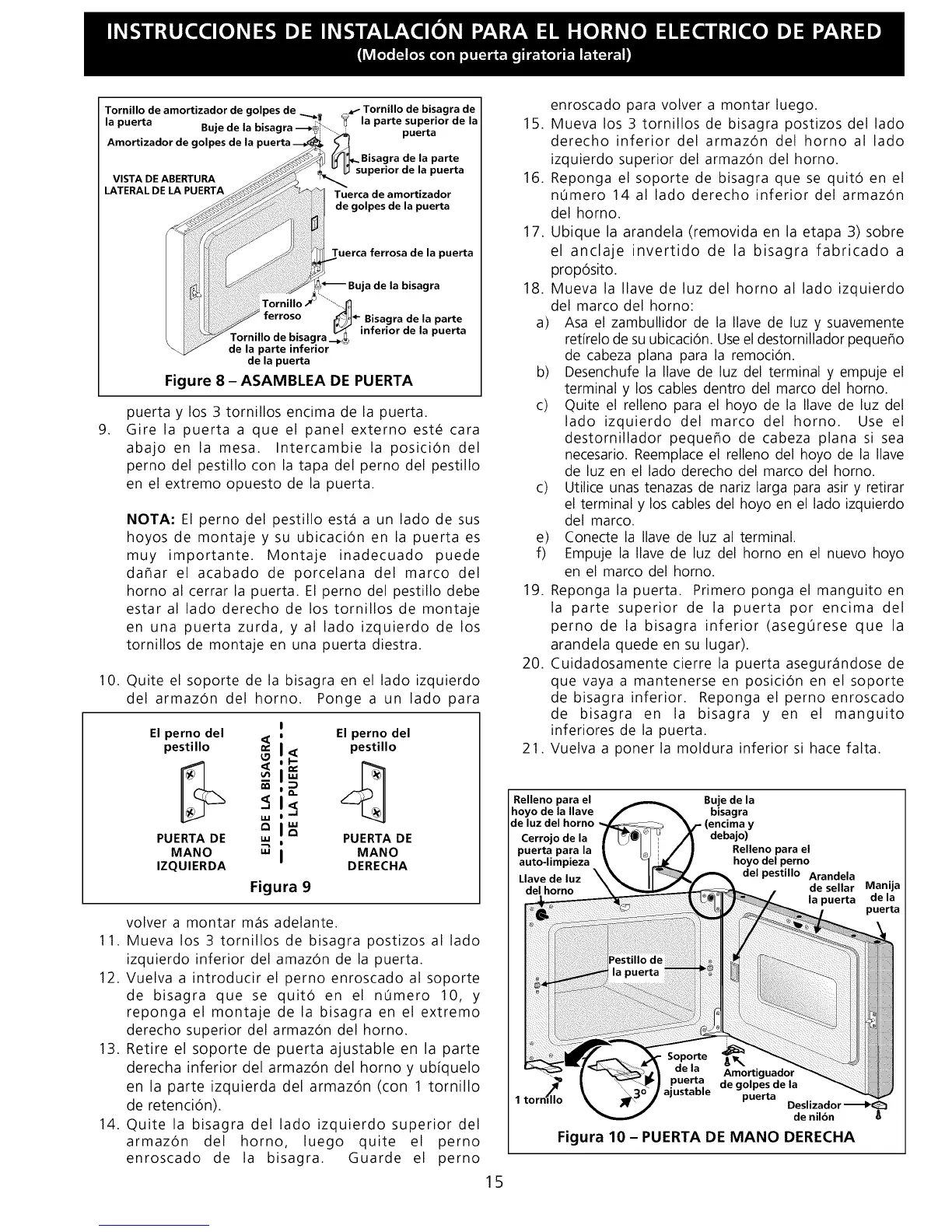

Figure 8 - ASAMBLEA DE PUERTA
puerta y los 3 tornillos encima de la puerta.
Gire la puerta a que el panel externo est_ cara
abajo en la mesa. Intercambie la posici6n del
perno del pestillo con la tapa del perno del pestillo
en el extremo opuesto de la puerta.
NOTA: El perno del pestillo est_ a un lado de sus
hoyos de montaje y su ubicaci6n en la puerta es
muy importante. Montaje inadecuado puede
daflar el acabado de porcelana del marco del
horno al cerrar la puerta. El perno del pestillo debe
estar al lado derecho de los tornillos de montaje
en una puerta zurda, y al lado izquierdo de los
tornillos de montaje en una puerta diestra.
10. Quite el soporte de la bisagra en el lado izquierdo
del armaz6n del horno. Ponge a un lado para
I
El perno del El perno del
pestillo _ ,i_ pestillo
" I _= PUERTADE
PUERTADE _
MANO '" I MANO
IZQUIERDA DERECHA
Figura 9
volver a montar m_s adelante.
11. Mueva los 3 tornillos de bisagra postizos al lado
izquierdo inferior del amaz6n de la puerta.
12. Vuelva a introducir el perno enroscado al soporte
de bisagra que se quit6 en el n0mero 10, y
reponga el montaje de la bisagra en el extremo
derecho superior del armaz6n del horno.
13. Retire el soporte de puerta ajustable en la parte
derecha inferior del armaz6n del horno y ub[quelo
en la parte izquierda del armaz6n (con 1 tornillo
de retenci6n).
14. Quite la bisagra del lado izquierdo superior del
armaz6n del horno, luego quite el perno
enroscado de la bisagra. Guarde el perno
enroscado para volver a montar luego.
15. Mueva los 3 tornillos de bisagra postizos del lado
derecho inferior del armaz6n del horno al lado
izquierdo superior del armaz6n del horno.
16. Reponga el soporte de bisagra que se quit6 en el
n0mero 14 al lado derecho inferior del armaz6n
del horno.
17. Ubique la arandela (removida en la etapa 3) sobre
el anclaje invertido de la bisagra fabricado a
prop6sito.
18. Mueva la Ilave de luz del horno al lado izquierdo
del marco del horno:
a) Asa el zambullidor de la Ilave de luz y suavemente
ret[relo de su ubicaci6n. Use el destornillador pequefio
de cabeza plana para la remoci6n.
b) Desenchufe la Ilave de luz del terminal y empuje el
terminal y los cables dentro del marco del horno.
c) Quite el relleno para el hoyo de la Ilave de luz del
lado izquierdo del marco del horno. Use el
destornillador pequefio de cabeza plana si sea
necesario. Reemplace el relleno del hoyo de la Ilave
de luz en el lado derecho del marco del horno.
c) Utilice unas tenazas de nariz larga para asir y retirar
el terminal y los cables del hoyo en el lado izquierdo
del marco.
e) Conecte la Ilave de luz al terminal.
f) Empuje la Ilave de luz del homo en el nuevo hoyo
en el marco del horno.
19. Reponga la puerta. Primero ponga el manguitoen
la parte superior de la puerta por encima del
perno de la bisagra inferior (aseg0rese que la
arandela quede en su lugar).
20. Cuidadosamente cierre la puerta asegur_ndose de
que vaya a mantenerse en posici6n en el soporte
de bisagra inferior. Reponga el perno enroscado
de bisagra en la bisagra yen el manguito
inferiores de la puerta.
21. Vuelva a poner la moldura inferior si hace falta.
Relleno para el Buje de la
hoyo de la Ilave bisagra
de luz del horno (encima y
Cerrojo de la debajo)
puerta para la Relleno para el
auto-limpieza hoyo del perno
Llave de luz \ del pestillo Arandela
del homo de sellar Manija
la puerta dela
puerta
Soporte
de la Amortiguador
n_lo puerta de golpes de la
tor ajustable puerta
Deslizador _
de nilbn
Figura 10 - PUERTA DE MANO DERECHA
