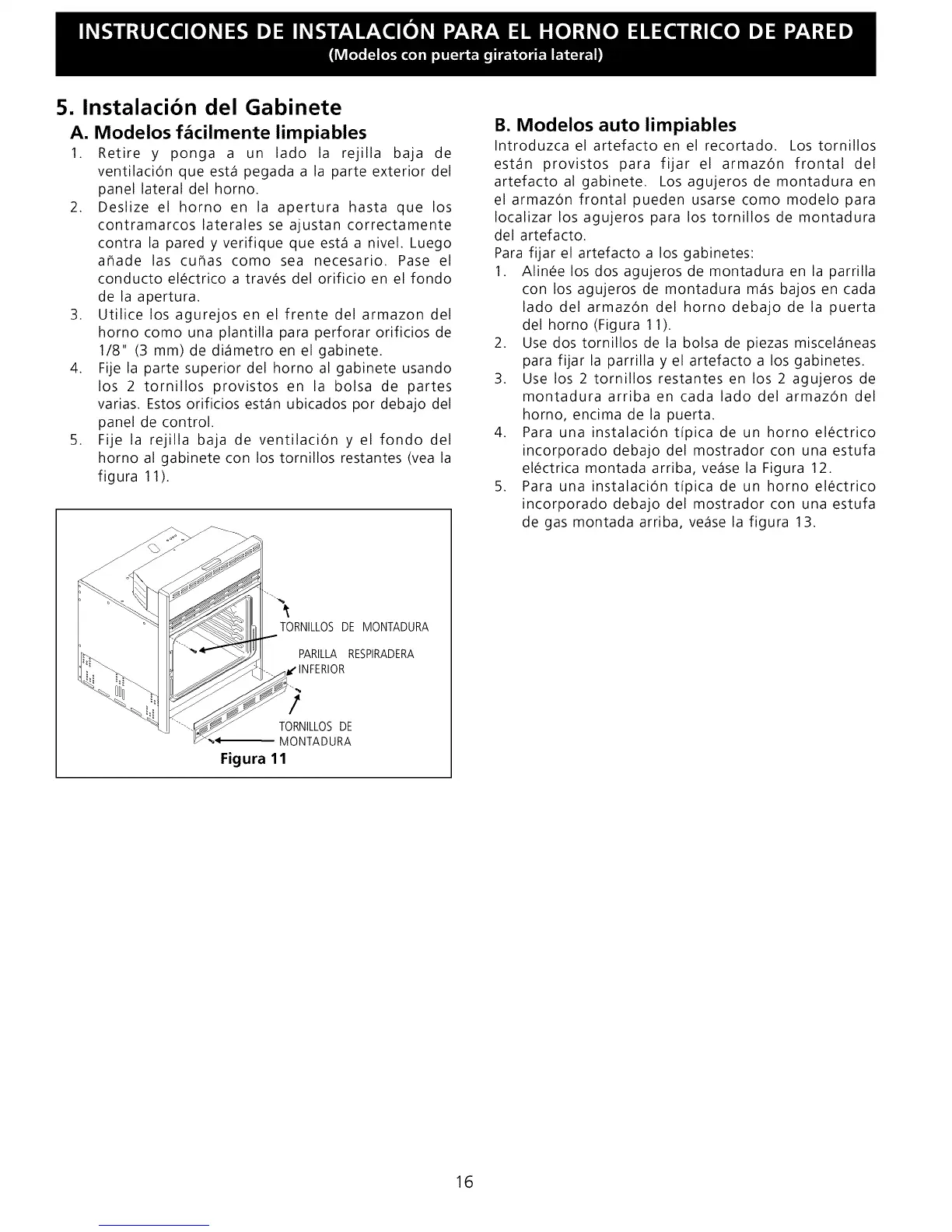

5. Instalacibn del Gabinete
A. Modelos f_cilmente limpiables
1. Retire y ponga a un lado la rejilla baja de
ventilaci6n que esta pegada a la parte exterior del
panel lateral del horno.
2. Deslize el horno en la apertura hasta que los
contramarcos laterales se ajustan correctamente
contra la pared y verifique que esta a nivel. Luego
aflade las cutlas como sea necesario. Pase el
conducto el_ctrico a trav_s del orificio en el fondo
de la apertura.
3. Utilice los agurejos en el frente del armazon del
horno como una plantilla para perforar orificios de
1/8" (3 mm) de di_metro en el gabinete.
4. Fije la parte superior del horno al gabinete usando
los 2 tornillos provistos en la bolsa de partes
varias. Estos orificios estan ubicados por debajo del
panel de control.
5. Fije la rejilla baja de ventilaci6n y el fondo del
horno al gabinete con los tornillos restantes (vea la
figura 11).
TORNILLOSDE MONTADURA
PARILLA RESPIRADERA
_'INFERIOR
/
TORNILLOS DE
-q MONTADURA
Figura 11
B. Modelos auto limpiables
Introduzca el artefactoen el recortado. Los tornillos
estan provistos para fijar el armaz6n frontal del
artefacto al gabinete. Los agujeros de montadura en
el armaz6n frontal pueden usarse como modelo para
Iocalizar los agujeros para los tornillos de montadura
del artefacto.
Para fijar el artefacto a los gabinetes:
1. Alin_e los dos agujeros de montadura en la parrilla
con los agujeros de montadura mas bajos en cada
lado del armaz6n del horno debajo de la puerta
del horno (Figura 11).
2. Use dos tornillos de la bolsa de piezas miscelaneas
para fijar la parrilla y el artefacto a los gabinetes.
3. Use los 2 tornillos restantes en los 2 agujeros de
montadura arriba en cada lado del armaz6n del
homo, encima de la puerta.
4. Para una instalaci6n t[pica de un horno el_ctrico
incorporado debajo del mostrador con una estufa
el_ctrica montada arriba, vease la Figura 12.
5. Para una instalaci6n t[pica de un horno el_ctrico
incorporado debajo del mostrador con una estufa
de gas montada arriba, vease la figura 13.
16
