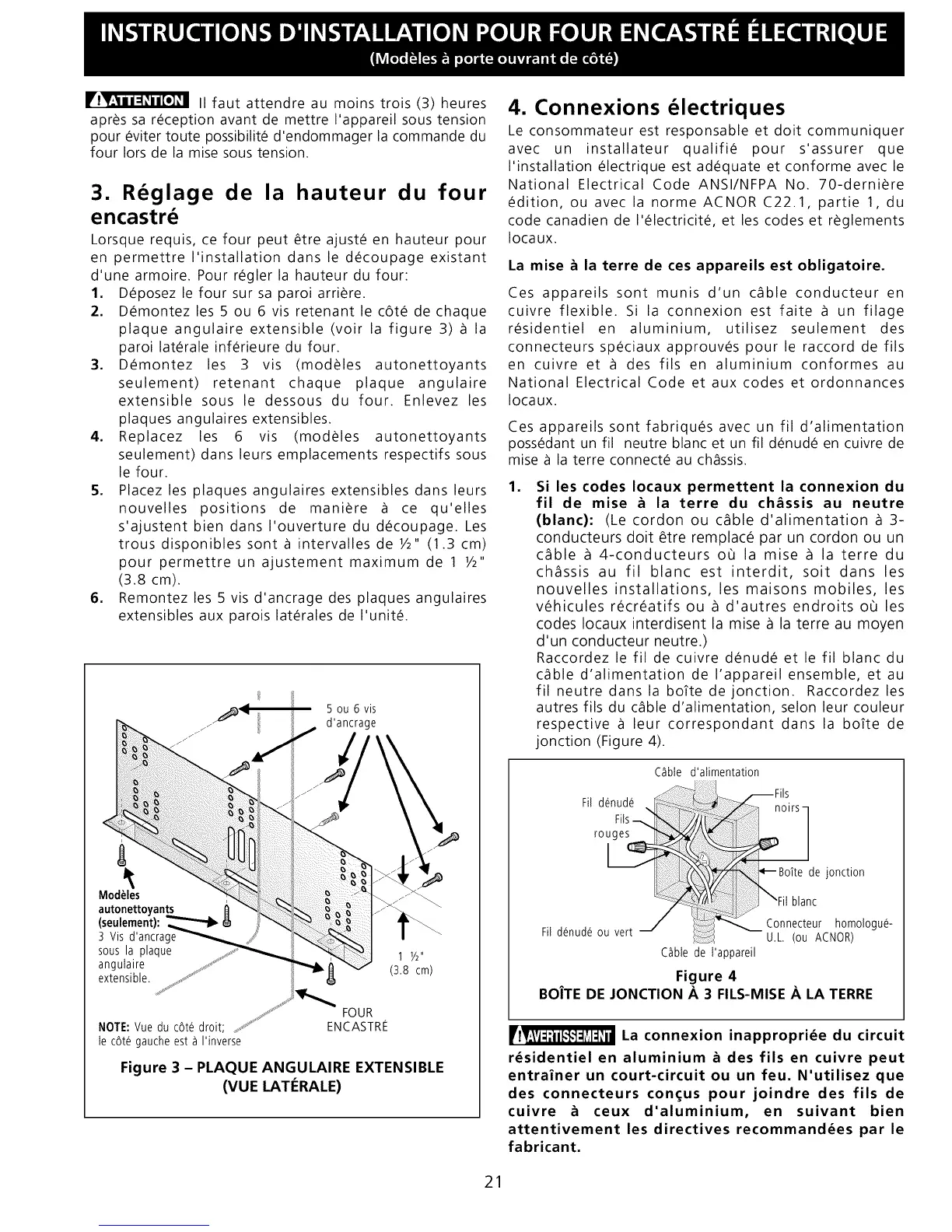

r l_l_'_lTi_l II faut attendre au moins trois (3) heures
apr_s sa r_ception avant de mettre I'appareil sous tension
pour _viter toute possibilit_ d'endommager la commande du
four Iors de la mise sous tension.
3. R glage de la hauteur du four
encastr
Lorsque requis, ce four peut _tre ajust_ en hauteur pour
en permettre I'installation dans le d_coupage existant
d'une armoire. Pour r_gler la hauteur du four:
1. D_posez le four sur sa paroi arri_re.
2. D_montez les 5 ou 6 vis retenant le c6t_ de chaque
plaque angulaire extensible (voir la figure 3) _ la
paroi lat_rale inf_rieure du four.
3. D_montez les 3 vis (modUles autonettoyants
seulement) retenant chaque plaque angulaire
extensible sous le dessous du four. Enlevez les
plaques angulaires extensibles.
4. Replacez les 6 vis (modUles autonettoyants
seulement) dans leurs emplacements respectifs sous
le four.
5. Placez les plaques angulaires extensibles dans leurs
nouvelles positions de mani_re _ ce qu'elles
s'ajustent bien dans I'ouverture du d_coupage. Les
trous disponibles sont _ intervalles de Y2" (1.3 cm)
pour permettre un ajustement maximum de 1 1/2"
(3.8 cm).
6. Remontez les 5 vis d'ancrage des plaques angulaires
extensibles aux parois lat_rales de I'unit_.
5 ou 6 vis
d'ancrage
ModUles
autonettoyants
(seulement):
3 Vis d'ancrage
sous la plaque
angulaire
extensible.
1 I/2"
(3.8 cm)
NOTE: Vue du c6te droit; ,,,,_'_
le c6te gaucheest a I'inverse
FOUR
ENCASTR_
Figure 3 - PLAQUE ANGULAIRE EXTENSIBLE
(VUE LATERALE)
4. Connexions lectriques
Le consommateur est responsable et doit communiquer
avec un installateur qualifi_ pour s'assurer que
I'installation _lectrique est adequate et conforme avec le
National Electrical Code ANSI/NFPA No. 70-derni_re
_dition, ou avec la norme ACNOR C22.1, partie 1, du
code canadien de I'_lectricit_, et les codes et r_glements
Iocaux.
La mise & la terre de ces appareils est obligatoire.
Ces appareils sont munis d'un c_ble conducteur en
cuivre flexible. Si la connexion est faite _ un filage
r_sidentiel en aluminium, utilisez seulement des
connecteurs sp_ciaux approuv_s pour le raccord de fils
en cuivre et _ des fils en aluminium conformes au
National Electrical Code et aux codes et ordonnances
Iocaux.
Ces appareils sont fabriqu_s avec un fil d'alimentation
poss_dant un fil neutre blanc et un fil d_nud_ en cuivre de
mise _ la terre connect_ au chassis.
1.
Si les codes Iocaux permettent la connexion du
fil de mise & la terre du ch&ssis au neutre
(blanc): (Le cordon ou cable d'alimentation _ 3-
conducteurs doit _tre remplac_ par un cordon ou un
cable _ 4-conducteurs o0 la mise _ la terre du
chassis au fil blanc est interdit, soit dans les
nouvelles installations, les maisons mobiles, les
v_hicules r_cr_atifs ou _ d'autres endroits o0 les
codes Iocaux interdisent la mise _ la terre au moyen
d'un conducteur neutre.)
Raccordez le fil de cuivre d_nud_ et le fil blanc du
c_ble d'alimentation de I'appareil ensemble, et au
fil neutre dans la bo_te dejonction. Raccordez les
autres fils du c_ble d'alimentation, selon leur couleur
respective _ leur correspondant dans la bo_te de
jonction (Figure 4).
C_ble d'alimentation
_Fils
Fil denude noirs_
Fils /
-- \/_--Bo_te de i0nction
_J_Fil blanc
• , C0nnecteur homol0gue-
Fildenude0u vert _ _ _ U.L.(0u ACNOR)
C_blede l'appareil
Figure 4
BO|TE DE JONCTION A 3 FILS-MISE A LA TERRE
La connexion inappropri_e du circuit
r_sidentiel en aluminium & des fils en cuivre peut
entrainer un court-circuit ou un feu. N'utilisez que
des connecteurs con_us pour joindre des fils de
cuivre & ceux d'aluminium, en suivant bien
attentivement les directives recommand_es par le
fabricant.
21
