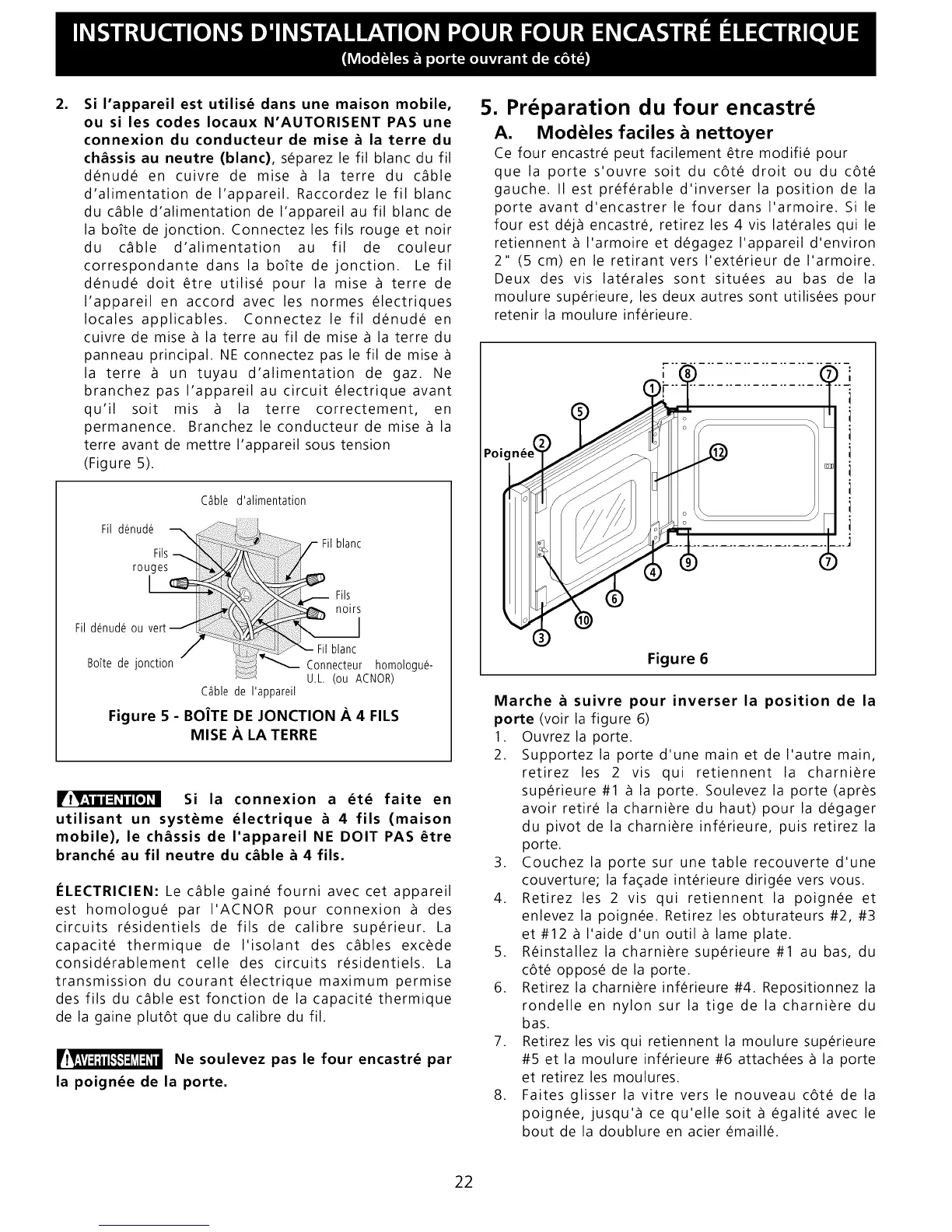

Si I'appareil est utilisd dans une maison mobile,
ou si les codes Iocaux N'AUTORISENT PAS une
connexion du conducteur de mise & la terre du
ch&ssis au neutre (blanc), s_parez le fii blanc du fii
d_nud_ en cuivre de mise _ la terre du c_ble
d'alimentation de I'appareil. Raccordez le fil blanc
du c_ble d'alimentation de I'appareil au fil blanc de
la botte de jonction. Connectez les fils rouge et noir
du c_ble d'alimentation au fil de couleur
correspondante dans la botte de jonction. Le fil
d_nud_ doit _tre utilis_ pour la mise _ terre de
I'appareil en accord avec les normes _lectriques
locales applicables. Connectez le fil d_nud_ en
cuivre de mise _ la terre au fil de mise _ la terre du
panneau principal. NE connectez pas le fil de mise
la terre _ un tuyau d'alimentation de gaz. Ne
branchez pas I'appareil au circuit _lectrique avant
qu'il soit mis _ la terre correctement, en
permanence. Branchez le conducteur de mise _ la
terre avant de mettre I'appareil sous tension
(Figure 5).
C_ble d'alimentati0n
C0nnecteur homol0gue-
U.L (0u ACNOR)
C_ble de I'appareil
Figure 5 - BOiTE DE JONCTION A 4 FILS
MISE A LA TERRE
Si la connexion a dtd faite en
utilisant un syst_me dlectrique & 4 fils (maison
mobile), le ch&ssis de I'appareil NE DOlT PAS _tre
branchd au fil neutre du c&ble & 4 fils.
leLECTRICIEN: Le c_ble gain_ fourni avec cet appareil
est homologu_ par I'ACNOR pour connexion _ des
circuits r_sidentiels de fils de calibre sup_rieur. La
capacit_ thermique de I'isolant des c_bles exc_de
consid_rablement celle des circuits r_sidentiels. La
transmission du courant _lectrique maximum permise
des fils du c_ble est fonction de la capacit_ thermique
de la gaine plut6t que du calibre du fil.
Ne soulevez pas le four encastrd par
la poignde de la porte.
5. Prdparation du four encastrd
A. ModUles faciles & nettoyer
Ce four encastr_ peut facilement _tre modifi_ pour
que la porte s'ouvre soit du c6t_ droit ou du c6t_
gauche. II est preferable d'inverser la position de la
porte avant d'encastrer le four dans I'armoire. Si le
four est d_j_ encastr_, retirez les 4 vis lat_rales qui le
retiennent _ I'armoire et d_gagez I'appareil d'environ
2" (5 cm) en le retirant vers I'ext_rieur de I'armoire.
Deux des vis lat_rales sont situ_es au bas de la
moulure sup_rieure, les deux autres sont utilis_es pour
retenir la moulure inf_rieure.
Figure 6
Marche & suivre pour inverser la position de la
porte (voir la figure 6)
1. Ouvrez la porte.
2. Supportez la porte d'une main et de I'autre main,
retirez les 2 vis qui retiennent la charni_re
sup_rieure #1 _ la porte. Soulevez la porte (apr_s
avoir retir_ la charni_re du haut) pour la d_gager
du pivot de la charni_re inf_rieure, puis retirez la
porte.
3. Couchez la porte sur une table recouverte d'une
couverture; la facade int_rieure dirig_e vers vous.
4. Retirez les 2 vis qui retiennent la poign_e et
enlevez la poign_e. Retirez les obturateurs #2, #3
et #12 _ I'aide d'un outil _ lame plate.
5. R_installez la charni_re sup_rieure #1 au bas, du
c6t_ oppos_ de la porte.
6. Retirez la charni_re inf_rieure #4. Repositionnez la
rondelle en nylon sur la tige de la charni_re du
bas.
7. Retirez les vis qui retiennent la moulure sup_rieure
#5 et la moulure inf_rieure #6 attach_es _ la porte
et retirez les moulures.
8. Faites glisser la vitre vers le nouveau c6t_ de la
poign_e, jusqu'_ ce qu'elle soit _ _galit_ avec le
bout de la doublure en acier _maill_.
22
