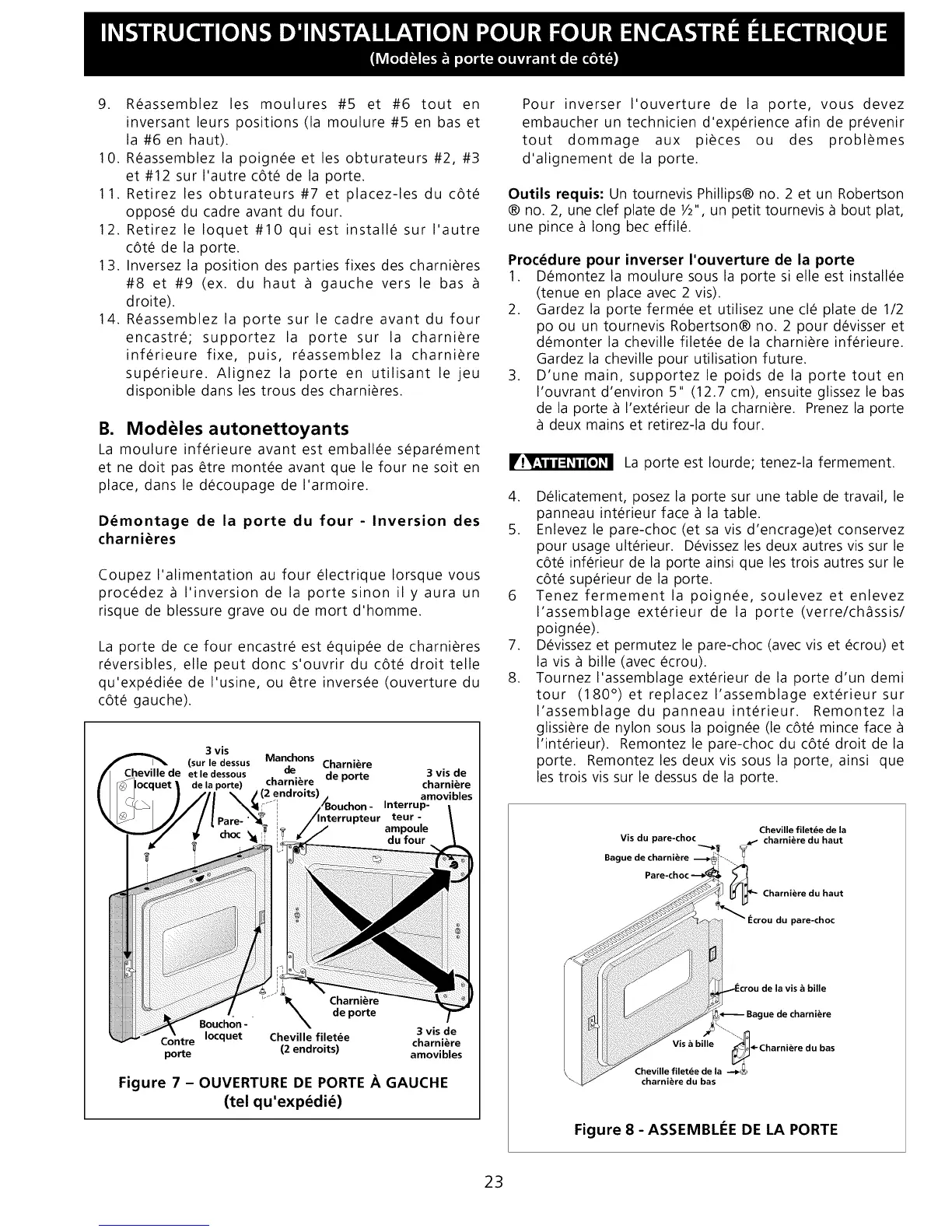

9. R_assemblez les moulures #5 et #6 tout en
inversant leurs positions (la moulure #5 en bas et
la #6 en haut).
10. R_assemblez la poign_e et les obturateurs #2, #3
et #12 sur I'autre c6t_ de la porte.
11. Retirez les obturateurs #7 et placez-les du c6t_
oppos_ du cadre avant du four.
12. Retirez le Ioquet #10 qui est install_ sur I'autre
c6t_ de la porte.
13. Inversez la position des parties fixes des charni_res
#8 et #9 (ex. du haut _ gauche vers le bas
droite).
14. R_assemblez la porte sur le cadre avant du four
encastr_; supportez la porte sur la charni_re
inf_rieure fixe, puis, r_assemblez la charni_re
sup_rieure. Alignez la porte en utilisant le jeu
disponible dans les trous des charni_res.
B. Modbles autonettoyants
La moulure inf_rieure avant est emball_e s_par_ment
et ne doit pas _tre mont_e avant que le four ne soit en
place, dans le d_coupage de I'armoire.
D6montage de la porte du four - Inversion des
charni_res
Coupez I'alimentation au four _lectrique Iorsque vous
proc_dez _ I'inversion de la porte sinon il y aura un
risque de blessure grave ou de mort d'homme.
La porte de ce four encastr_ est _quip_e de charni_res
r_versibles, elle peut donc s'ouvrir du c6t_ droit telle
qu'exp_di_e de I'usine, ou _tre invers_e (ouverture du
c6t_ gauche).
3 vis
(sur le dessus Manchons Charni_re
Cheville de et le dessous de
dela porte) charni_re de porte
endroits)
3 vis de
charni_re
amovibles
Interrup-
teur -
ampoule
du four
Charni_re
Bouchon - de porte
3 vis de
Contre Iocquet Cheville filet6e charni_re
porte (2 endroits) amovibles
Figure 7 - OUVERTURE DE PORTE A GAUCHE
(tel qu'exp6di6)
Pour inverser I'ouverture de la porte, vous devez
embaucher un technicien d'exp_rience afin de pr_venir
tout dommage aux pi_ces ou des probl_mes
d'alignement de la porte.
Outils requis: Un tournevis Phillips® no. 2 et un Robertson
® no. 2, une clef plate de 1/2", un petit tournevis _ bout plat,
une pince _ long bec effil_.
Proc6dure pour inverser I'ouverture de la porte
1. D_montez la moulure sous la porte si elle est install_e
(tenue en place avec 2 vis).
2. Gardez la porte ferm_e et utilisez une cl_ plate de 1/2
po ou un tournevis Robertson® no. 2 pour d_visser et
d_monter la cheville filet_e de la charni_re inf_rieure.
Gardez la cheville pour utilisation future.
3. D'une main, supportez le poids de la porte tout en
I'ouvrant d'environ 5" (12.7 cm), ensuite glissez le bas
de la porte _ I'ext_rieur de la charni_re. Prenez la porte
deux mains et retirez-la du four.
La porte est Iourde; tenez-la fermement.
4. D_licatement, posez la porte sur une table de travail, le
panneau int_rieur face _ la table.
5. Enlevez le pare-choc (et sa vis d'encrage)et conservez
pour usage ult_rieur. D_vissez les deux autres vis sur le
c6t_ inf_rieur de la porte ainsi que les trois autres sur le
c6t_ sup_rieur de la porte.
6 Tenez fermement la poign_e, soulevez et enlevez
I'assemblage ext_rieur de la porte (verre/ch_ssis/
poign_e).
7. D_vissez et permutez le pare-choc (avec vis et _crou) et
la vis _ bille (avec _crou).
8. Tournez I'assemblage ext_rieur de la porte d'un demi
tour (180 °) et replacez I'assemblage ext_rieur sur
I'assemblage du panneau int_rieur. Remontez la
glissi_re de nylon sous la poign_e (le c6t_ mince face
I'int_rieur). Remontez le pare-choc du c6t_ droit de la
porte. Remontez les deux vis sous la porte, ainsi que
les trois vis sur le dessus de la porte.
Cheville filet6e de la
Vis du pare-choc _"-'_-. _" charni6re du haut
Bague de charni_re "_i .......
_ Charniere du haut
pare-choc
de la vis _ bille
Bague de charni_re
Visa bille
Cheville filet6e de la --_
chami_re du bas
Figure 8 - ASSEMBLI_E DE LA PORTE
23
