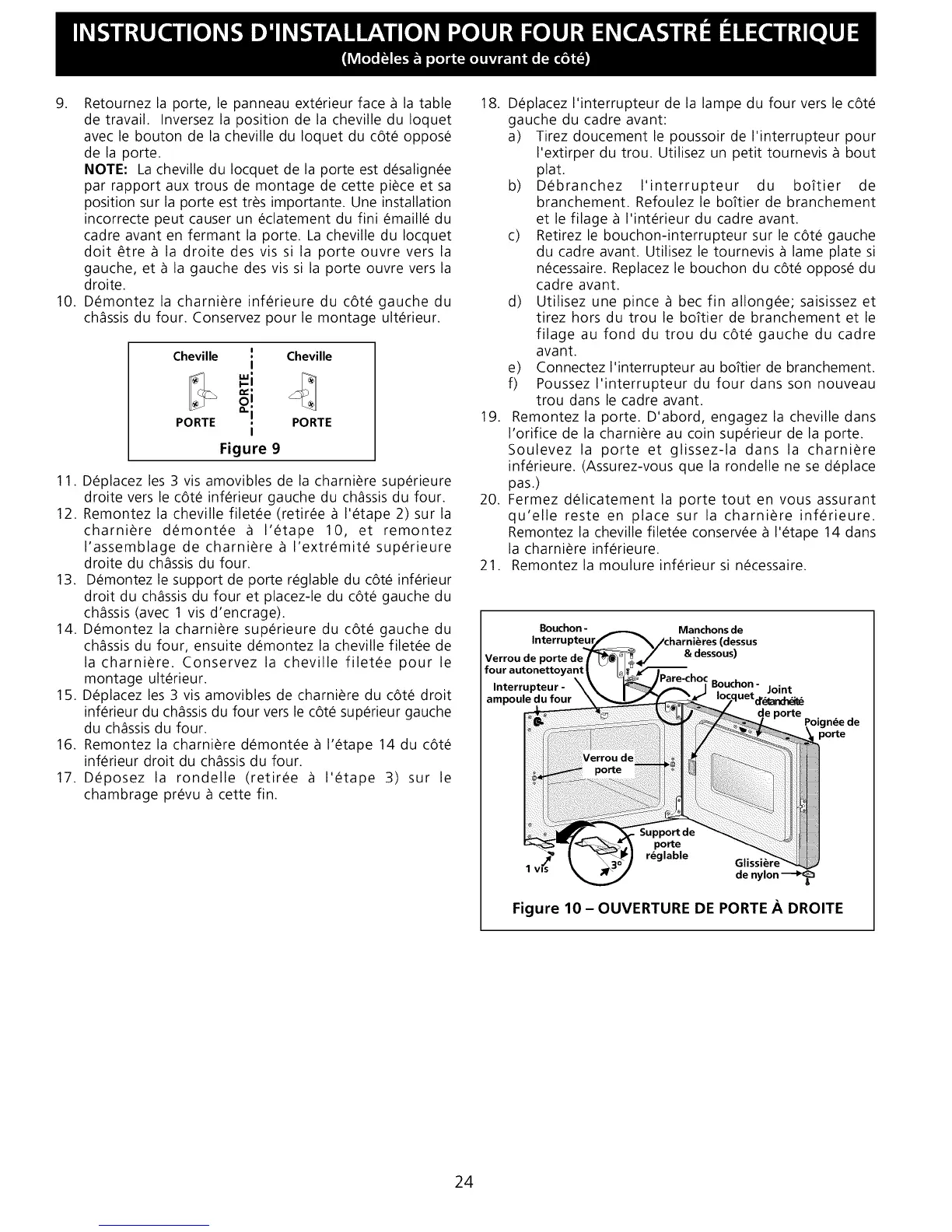

9. Retournez la porte, le panneau ext_rieur face _ la table
de travail. Inversez la position de la cheville du Ioquet
avec le bouton de la cheville du Ioquet du c6t_ oppos_
de la porte.
NOTE: La cheville du Iocquet de la porte est d_salign_e
par rapport aux trous de montage de cette piece et sa
position sur la porte est tr_s importante. Une installation
incorrecte peut causer un _clatement du fini _maill_ du
cadre avant en fermant la porte. La cheville du Iocquet
doit _tre _ la droite des vis si la porte ouvre vers la
gauche, et _ la gauche des vis si la porte ouvre vers la
droite.
10. D_montez la charni_re inf_rieure du c6t_ gauche du
chassis du four. Conservez pour le montage ult_rieur.
Cheville '0 Cheville
I
PORTE PORTE
I
Figure 9
11. D_placez les 3 vis amovibles de la charni_re sup_rieure
droite vers le c6t_ inf_rieur gauche du chassis du four.
12. Remontez la cheville filet_e (retiree _ I'_tape 2) sur la
charni_re d_mont_e _ I'_tape 10, et remontez
I'assemblage de charni_re _ I'extr_mit_ sup_rieure
droite du chassis du four.
13. D_montez le support de porte r_glable du c6t_ inf_rieur
droit du chassis du four et placez-le du c6t_ gauche du
chassis (avec 1 vis d'encrage).
14. D_montez la charni_re sup_rieure du c6t_ gauche du
chassis du four, ensuite d_montez la cheville filet_e de
la charni_re. Conservez la cheville filet_e pour le
montage ult_rieur.
15. D_placez les 3 vis amovibles de charni_re du c6t_ droit
inf_rieur du chassis du four vers le c6t_ sup_rieur gauche
du chassis du four.
16. Remontez la charni_re d_mont_e _ I'_tape 14 du c6t_
inf_rieur droit du chassis du four.
17. D_posez la rondelle (retiree _ I'_tape 3) sur le
chambrage pr_vu _ cette fin.
18. D_placez I'interrupteur de la lampe du four vers le c6t_
gauche du cadre avant:
a) Tirez doucement le poussoir de I'interrupteur pour
I'extirper du trou. Utilisez un petit tournevis _ bout
plat.
b) D_branchez I'interrupteur du bo?tier de
branchement. Refoulez le bo_tier de branchement
et le filage _ I'int_rieur du cadre avant.
c) Retirez le bouchon-interrupteur sur le c6t_ gauche
du cadre avant. Utilisez le tournevis _ lame plate si
n_cessaire. Replacez le bouchon du c6t_ oppos_ du
cadre avant.
d) Utilisez une pince _ bec fin allong_e; saisissez et
tirez hors du trou le bo_tier de branchement et le
filage au fond du trou du c6t_ gauche du cadre
avant.
e) Connectez I'interrupteur au bo?tier de branchement.
f) Poussez I'interrupteur du four dans son nouveau
trou dans le cadre avant.
19. Remontez la porte. D'abord, engagez la cheville dans
I'orifice de la charni_re au coin sup_rieur de la porte.
Soulevez la porte et glissez-la dans la charni_re
inf_rieure. (Assurez-vous que la rondelle ne se d_place
pas.)
20. Fermez d_licatement la porte tout en vous assurant
qu'elle reste en place sur la charni_re inf_rieure.
Remontez la cheville filet_e conserv_e _ I'_tape 14 dans
la charni_re inf_rieure.
21. Remontez la moulure inf_rieur si n_cessaire.
Bouchon - Manchons de
Interrupteu_ (dessus
Verrou & dessous)
Interrupteur -
ampoule du four
Joint
porte
r_glable
oign_e de
Figure 10 - OUVERTURE DE PORTE A DROITE
24
