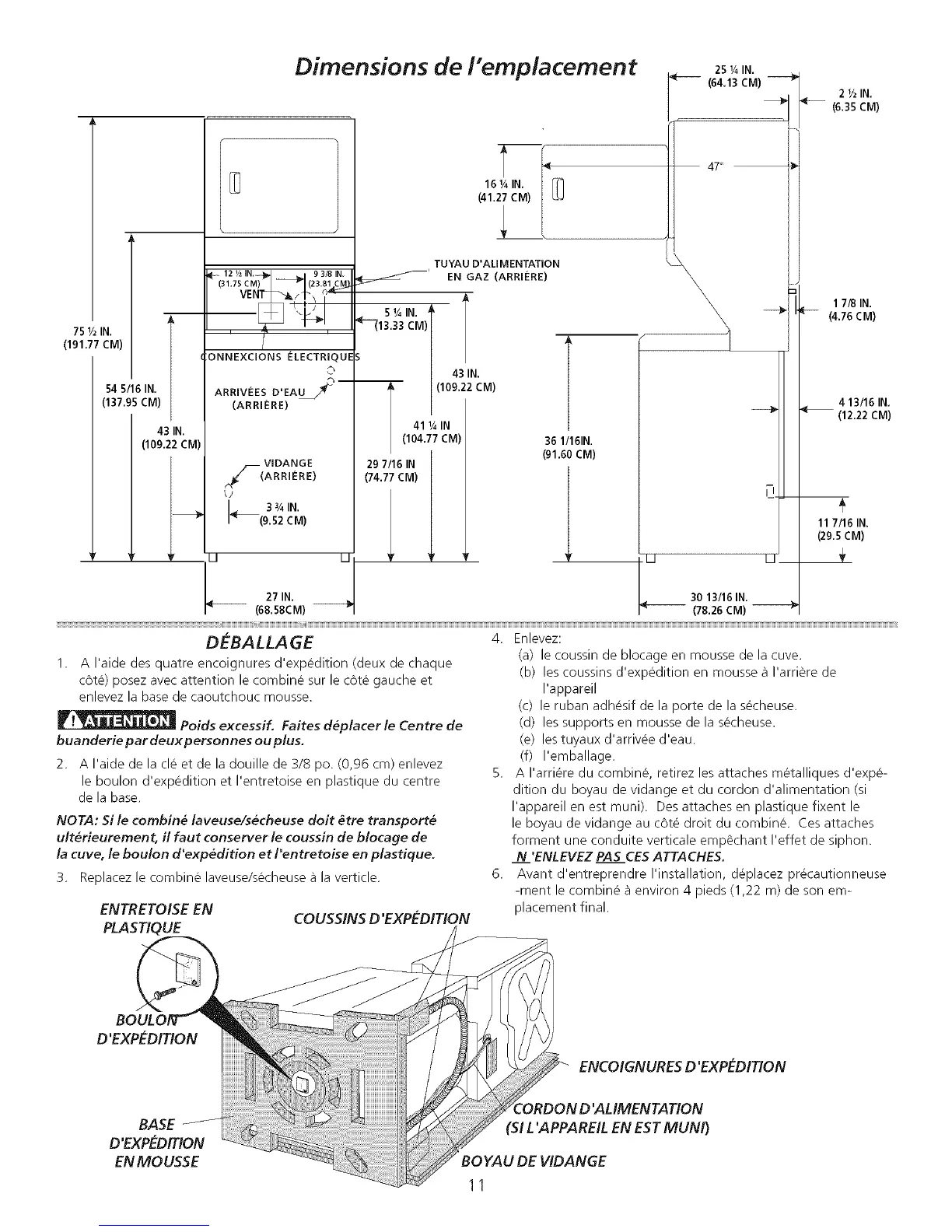

Dimensions de l'emplacement _ 25lj.,,. _
(64.13CM)
75 1/2IN,
(191,77 CM)
\
12 _/2IN _ , 9 3/8 IN
(31.7scM)_- ---_"I (23.81c_
VEN_It'x _!
5¼1N.
_13.33 CM)
TUYAU D'ALIMENTATION
EN GAZ (ARRII_RE)
47 _
2I/2IN.
(6.35 CM)
54 5/16 IN.
(137,95 CM)
43 IN.
(109,22 CM)
r _r
ONNEXCIONS I_LECTRIQUI:
ARRIVI_ES D'EA_ "dL_-
(ARRIIERE)
/_ VIDANGE
(ARRII_RE)
3%1N.
"_(9.52 CM)
u ii
27 IN.
(68.58CM)
43 IN.
-_( (109.22 CM)
41% IN
104,77 CM)
29 7116 IN
(74,77 CM)
1
36 1/161N.
(91.60CM)
I
_30 13116 IN.
II
(78,26 CM)
1718IN.
(4.76CM)
4 13/16 IN.
(12,22CM)
11 7/16 IN.
(29.5CM)
....................................................................................................................................................................................._jiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii_jiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii_jiiii........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................i_
DL'BALLAGE
1. A I'aide des quatre encoignures d'expedition (deux de chaque
c6te) posez avec attention le combine sur le c6te gauche et
enlevez la base de caoutchouc mousse.
__ Poids excessif. Faites deplacer le Centre de
buanderie par deux personnes ou plus,
2. A I'aide de la cle et de la douille de 3/8 po. (0,96 cm) enlevez
le boulon d'expedition et I'entretoise en plastique du centre
de la base.
NOTA: Si le combin_ laveuse/secheuse doit _tre transporte
ulterieurement, il faut conserver le coussin de blocage de
la cuve, le boulon d'expedition et Pentretoise en plastique.
3. Replacez le combine laveuse/secheuse a la verticle.
ENTRETOISEEN
PLASTIQUE
COUSSINS D'EXPEDITION
4. Enlevez:
(a) le coussin de blocage en mousse de la cuve.
(b) les coussins d'expedition en mousse a I'arri_re de
I'appareil
(c) le ruban adhesif de la porte de la s_cheuse.
(d) les supports en mousse de la secheuse.
(e) les tuyaux d'arrivee d'eau.
(f) I'emballage.
5. A I'arri_re du combine, retirez les attaches m_talliques d'expe-
dition du boyau de vidange et du cordon d'alimentation (si
I'appareil en est muni). Des attaches en plastique fixent le
le boyau de vidange au c6te droit du combine. Ces attaches
forment une conduite verticale emp_chant I'effet de siphon.
N 'ENLEVEZ PAS CES ATTACHES.
6. Avant d'entreprendre I'installation, deplacez precautionneuse
-ment le combin_ a environ 4 pieds (1,22 m) de son em-
placement final.
D'EXPEDITION
ENCOIGNURESD 'EXPEDITION
BASE
D'EXPEDITION
ENMOUSSE
(S!L'APPAREIL EN ESTMUNI)
BOYAU DE VIDANGE
