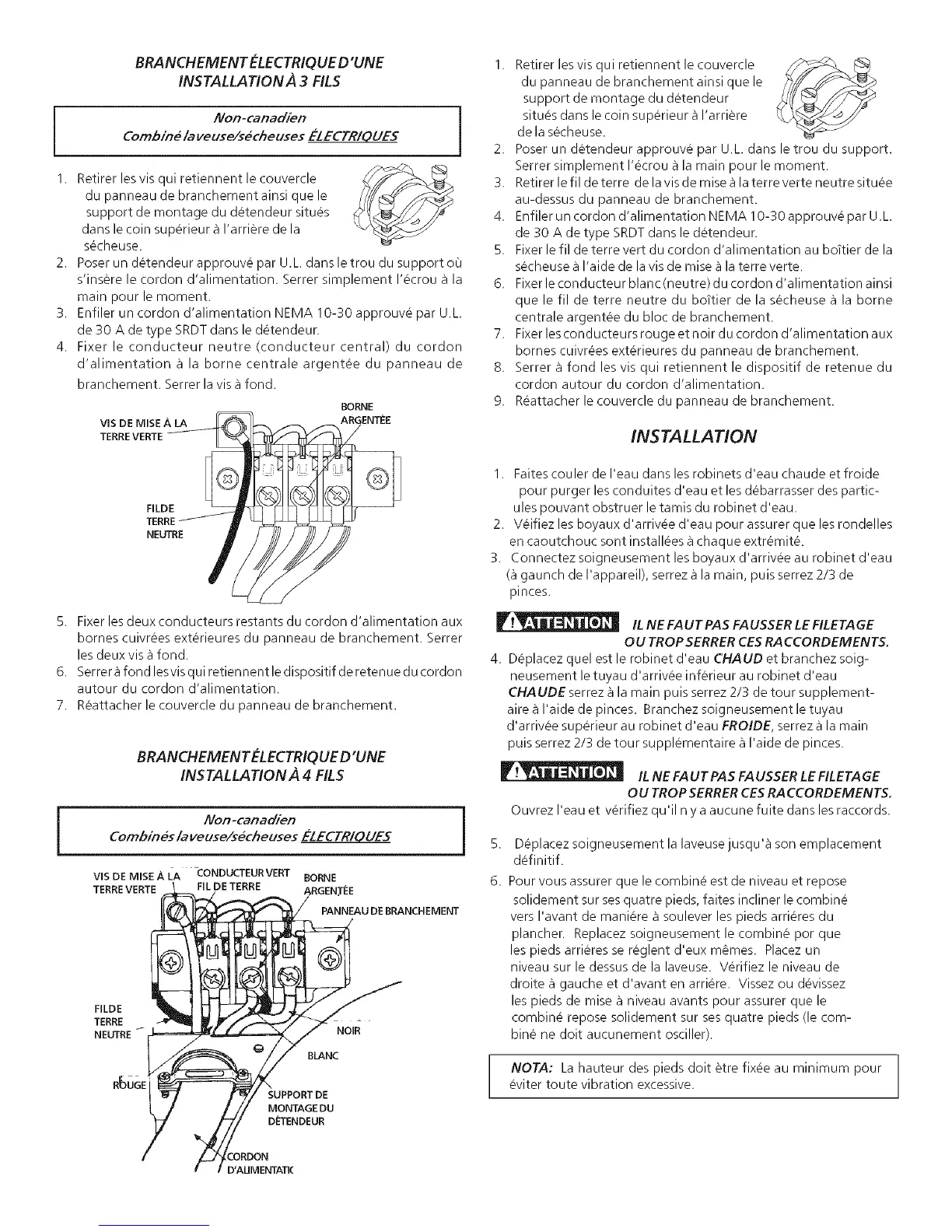

BRANCHEMENT ELECTRIQUED'UNE
INSTALLATION A 3 FILS
[
/Von-canadien
Combine/aveuse/s_cheuses EZECTR/OUES
1. Retirer les vis qui retiennent le couvercle
du panneau de branchement ainsi que le
support de montage du detendeur situes
dans le coin superieur a I'arriere de la
secheuse.
2. Poser un detendeur approuve par U.L. dansletrou du supporto0
s'insere le cordon d'alimentation. Serrer simplement I'_crou a la
main pour le moment.
3. Enfiler un cordon d'alimentation NEMA 10-30 approuve par U.L.
de 30 Ade type SRDTdans le detendeur.
4. Fixer le conducteur neutre (conducteur central) du cordon
d'alimentation a la borne centrale argentee du panneau de
branchement. Serrer la visa fond.
BORNE
VlS DE MISE A LA ARGENTINE
1. Retirer les vis qui retiennent le couvercle
du panneau de branchement ainsi que le
support de montage du detendeur
situes dans le coin superieur a I'arri_re
de la secheuse.
2. Poser un detendeur approuve par U.L. dans le trou du support.
Serrer simplement I'ecrou a la main pour le moment.
3. Retirer le fil de terre de la vis de raise a la terre verte neutre situee
au-dessus du panneau de branchement.
4. Enfiler un cordon d'alimentation NEMA 10-30 approuve par U.L.
de 30 A de type SRDTdansle detendeur.
5. Fixer le fil de terre vert du cordon d'alimentation au bottier de la
secheuse a I'aide de la vis de raise _ la terre verte.
6. Fixer le conducteur blanc (neutre) du cordon d'alimentation ainsi
que le fil de terre neutre du bo_tier de la secheuse _ la borne
centrale argentee du bloc de branchement.
7. Fixer les conducteurs rouge et noir du cordon d'alimentation aux
bornes cuivrees exterieures du panneau de branchement.
8. Serrer _ fond les vis qui retiennent le dispositif de retenue du
cordon autour du cordon d'alimentation.
9. Reattacher le couvercle du panneau de branchement.
INSTALLATION
FILDE
NEUTRE
5. Fixer les deux conducteurs restants du cordon d'alimentation aux
bornes cuivrees exterieures du panneau de branchement. Serrer
les deux visa fond.
6. Serrer a fond lesvis qui retiennent le dispositif de retenue du cordon
autour du cordon d'alimentation.
7. Reattacher le couvercle du panneau de branchement.
i
BRANCHEMENTELECTRIQUE D'UNE
INSTALLATION A 4 FILS
/Von-canadien
Combin_s /aveuse/s_cheuses EZECTRIOLIES
VIS DE MISE A LA -CONDUCTEURVERT BORNE
TERRE VERTE FIL DE TERRE _,RGENTIEE
/
/ PANNEAU DE BRANCHEMENT
FILDE
TERRE
NEUTRE
R_UGE
NOIR
BLANC
SUPPORT DE
MONTAGEDU
DETENDEUR
1. Faites couler de I'eau dans les robinets d'eau chaude et froide
pour purger les conduites d'eau et les debarrasser des partic-
ules pouvant obstruer le tamis du robinet d'eau.
2. Veifiez les boyaux d'arrivee d'eau pour assurer que les rondelles
en caoutchouc sont installees a chaque extr_mit&
3. Connectez soigneusement les boyaux d'arrivee au robinet d'eau
(a gaunch de I'appareil), serrez a la main, puis serrez 2/3 de
pinces.
IL NE FA UT PA5 FA USSER LE FILETA GE
0 U TROP SERRER CES RA CCORDEMENTS.
4. Deplacez quel est le robinet d'eau CHAUD et branchez soig-
neusement le tuyau d'arrivee inferieur au robinet d'eau
CHAUDE serrez & la main puis serrez 2/3 de tour supplement-
aire a I'aide de pinces. Branchez soigneusement le tuyau
d'arrivee superieur au robinet d'eau FROIDE, serrez a la main
puis serrez 2/3 de tour supplementaire a I'aide de pinces.
IL NE FA UT PAS FA USSER LE FILETA GE
0 U TROP SERRER CES RA CCORDEMENTS.
Ouvrez I'eau et verifiez qu'il n y a aucune fuite dans les raccords.
5.
6.
D_placez soigneusement la laveuse jusqu'_ son emplacement
definitif.
Pour vous assurer que le combine est de niveau et repose
solidement sur ses quatre pieds, faites incliner le combine
vers I'avant de maniere _ soulever les pieds arrieres du
plancher. Replacez soigneusement le combin_ por que
les pieds arrieres se reglent d'eux m_mes. Placez un
niveau sur le dessus de la laveuse. Verifiez le niveau de
droite _ gauche et d'avant en arriere. Vissez ou devissez
les pieds de raise _ niveau avants pour assurer que le
combine repose solidement sur ses quatre pieds (le com-
bine ne doit aucunement osciller).
NOTA: La hauteur des pieds doit _tre fixee au minimum pour
eviter toute vibration excessive.
ORDON
D'AUMENTATK
