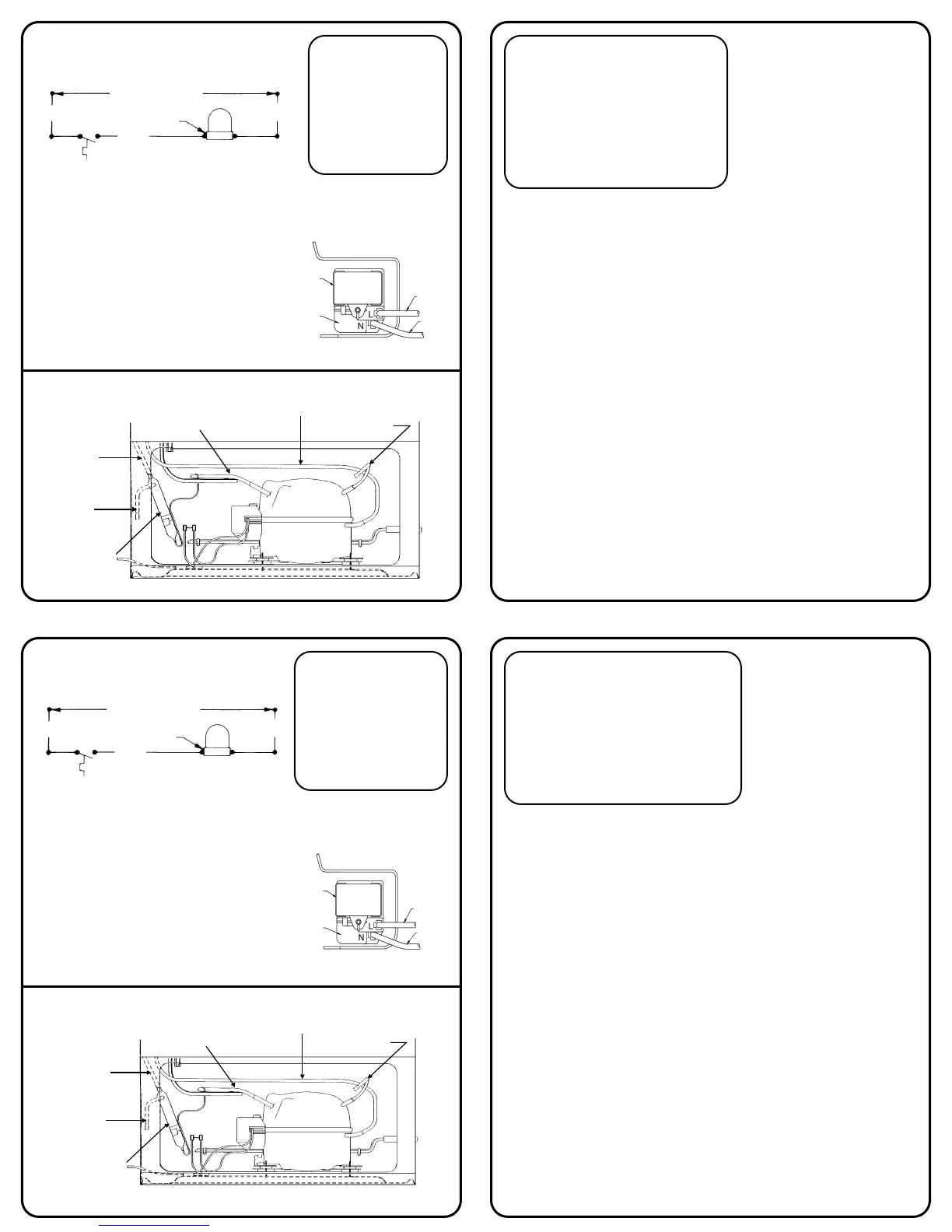

Frigidaire FFC09C3AW1 Service Data Sheet

IMPORTANT
Si des fils de mise à la
terre verts sont enlevés
lors de l’entretien, les
remettre à leur position
d’origine et bien les
fixer.
CIRCUIT ÉLECTRIQUE
Courant électrique
Voir schéma
Jaune
Commande
de froid
Noir
Blanc
Compresseur
FEC6
Condensateur
de marche
Contrôleur du
compresseur
Jaune
Blanc
FC10
Tube de charge
Refoulement
Échangeur de
chaleur
Sortie du
condenseur
Tube de
charge
Déshydrateur
FSP21
SCHÉMA DU SYSTÈME
SCHÉMA DE CÂBLAGE
IMPORTANTE
Si los alambres de puesta a
tierra verdes son sacados
durante el mantenimiento,
ellos deben volver a
colocarse en su posición
original y ser asegurados
debidamente.
CIRCUITO ELECTRICO
Corriente eléctrica
Ver diagrama
Amarillo
Control
del Frio
Negro
Blanco
Compresor
SEC6
Condensador
de marcha
Controlador del
compresor
Amarill
o
Blanco
SC10
Tubo de Carga
Descarga
Intercambiador
de Calor
Salida del
Condensador
Tubo du
Carga
Secadora
SSP21
ESQUEMA DEL SISTEMA
DIAGRAMA DE CABLEADO
AVIS DE SÉCURITÉ IMPORTANT
L’information fournie n’est destinée
qu’au personnel de réparation qualifié.
Par suite du risque de décharge
électrique, les personnes non
expérimentées ne devraient pas
essayer d’entreprendre des
réparations. Débrancher le cordon
avant tout entretien.
FICHE DE DONNÉES
TECHNIQUES CONGÉLATEUR
HORIZONTAL COMPACT
INSTALLATION
Cet appareil n’est conçu que pour être installé de façon autonome. Un
dégagement de trois pouces de chaque côté doit être prévu pour assurer la
circulation de l’air.
Le plancher ou surface sur laquelle repose le congélateur doit être de niveau
et capable de supporter le poids du congélateur plein.
CHARGE DE RÉFRIGÉRANT ET SPÉCIFICATIONS ÉLECTRIQUES
Se reporter à la plaque de série.
COMMANDE DE TEMPÉRATURE
Enclenchement 9.5°F; déclanchement -9.2°F au numéro 1.
PERFORMANCE (commande sur réglage numéro 1)
Température ambiante 70°F90°F
Température du compartiment congélateur 5 à 8°F5 à 8°F
Pourcentage de durée de fonctionnement 25-35% 40-50%
*Gamme du puissance (dernier
1
⁄3
du cycle) 65-85 70-85
Pression d’aspiration (enclenchement,
déclenchement), en lb/po
2
au man. 12-0 12-0
Pression côté haut (dernier
1
⁄3 du cycle),
en lb/po
2
au man. 110-130 145-165
Caractéristiques modifiables sans préavis.
*Pour des renseignements complets: se reporter au manuel du modèle. FPD640
AVISO IMPORTANTE DE SEGURIDAD
La información aquí provista está destinada
a ayudar al personal calificado de
reparación solamente. Las personas no
especializadas en esta materia no deben
intentar hacer reparaciones debido a la
posibilidad de choque eléctrico.
Desconecte el cordón eléctrico antes del
mantenimiento.
FICHA DE DATOS TECNICOS
CONGELADOR HORIZONTAL
COMPACTO
INSTALACION
Este producto está diseñado para «instalación autónoma solamenta» y se debe
proveer tres pulgadas de holgura en todos los lados del congelador para circulación del
aire.
El suelo o la superficie donde será instalado el congelador debe ser nivelado y capaz
de soportar el peso del congelador cuando esté totalmente lleno.
PARA LAS ESPECIFICACIONES ELECTRICAS Y CARGA DEL REFRIGERANTE
Ver la placa del número de serie.
CONTROL DE LA TEMPERATURA
Conexión 9.5°F; desconexión -9.2°F en el ajuste 1.
RENDIMIENTO (Control en el ajuste 1)
Temperatura Ambiente 70°F90°F
Temperatura del Compartimiento Congelador 5 a 8°F5 a 8°F
Porcentaje de Tiempo de Funcionamiento 25-35% 40-50%
*Gama de Potencia (Ultimo
1
⁄3 de ciclo) 65-85 70-85
Presión de Aspiración (Conexión, Desconexión),
en Lbs./pulg.
2
12-0 12-0
Presión Lado Alto (Ultimo
1
⁄3 de ciclo). Lbs./pulg.
2
110-130 145-165
Especificaciones sujetas a cambio sin aviso previo.
*Para información completa, consultar el manual del modelo. SPD640
