L'iNSTALLATION ET L'ENTRETIEN DOIVENT ETRE EFFECTUES PAR UN INSTALLATEUR QUALIFIF:.
iMPORTANT" CONSERVEZ POUR L'INSPECTEUR D'ELECTRICITI_ LOCAL.
USEZ ET CONSERVEZ CES iNSTRUCTiONS POUR RI[Fi[RENCES ULTi[RIEURES.
POUR VOTRE SteCURITIe: N'entreposez pas ou n'utilisez pas d'essence ou d'autres produits
inflammables a proximite de cet appareil ou de tout autre appareil electromenager.
Votre nouveau four encastre a ete con_u pour s'ajuster a differentes dimensions de decoupage et en fadliter
I'installation. La premiere etape de votre installation consiste a mesurer les dimensions du decoupage actuel
et, a les comparer au tableau de dimensions de decoupage ci-dessous ou a la page suivante pour votre
modele. Vous decouvrirez peut-_tre que peu ou pas de modification sera necessaire.
N'enlevez pas (s'il yen a) les entretoises sur les parois lat_rales et/ou a I'arri_re du four. Ces
entretoises centrent le four dans I'espace fourni. Le four doit _tre centre pour prevenir une accumulation excessive
de chaleur, pouvant causer un feu ou des dommages dO a un surchauffement.
N'INSTALLEZ PAS UN FOUR ENCASTRI[ 24" SOUS UN COMPTOIR.
NOTE: La dimension G est critique pour une bonne installation du four. Si la moulure inferieure (ventilation) du four ne
s'adapte pas contre I'armoire, ou si un bruit se fait entendre sur les modeles a convection, verifiez la dimension G pour
s'assurer qu'elle est correcte.
NOTE: Pour un decoupage d'une hauteur superieure a la
dimension H Min. ajoutez une tale de bois d'une largeur de
2" (5 cm) de chaque c6te de I'ouverture sous les supports
lateraux de I'appareil.
NOTE: La base doit pouvoir supporter 150
Ibs (68 kg).
** NOTE: AIIouez au moins 19 3/8" (49.2
cm) d'espace pour permettre I'ouverture de
la porte du four.
La distance suggeree du
plancher est 31 " (78.7 cm).
La distance minimale
requise est 18" (45.7 cm).
Excepte pour les modeles
de 30", la distance
minimale requise est 4 1/2"
(11.4 cm).
B
**Porte ouverte
(voir la note)

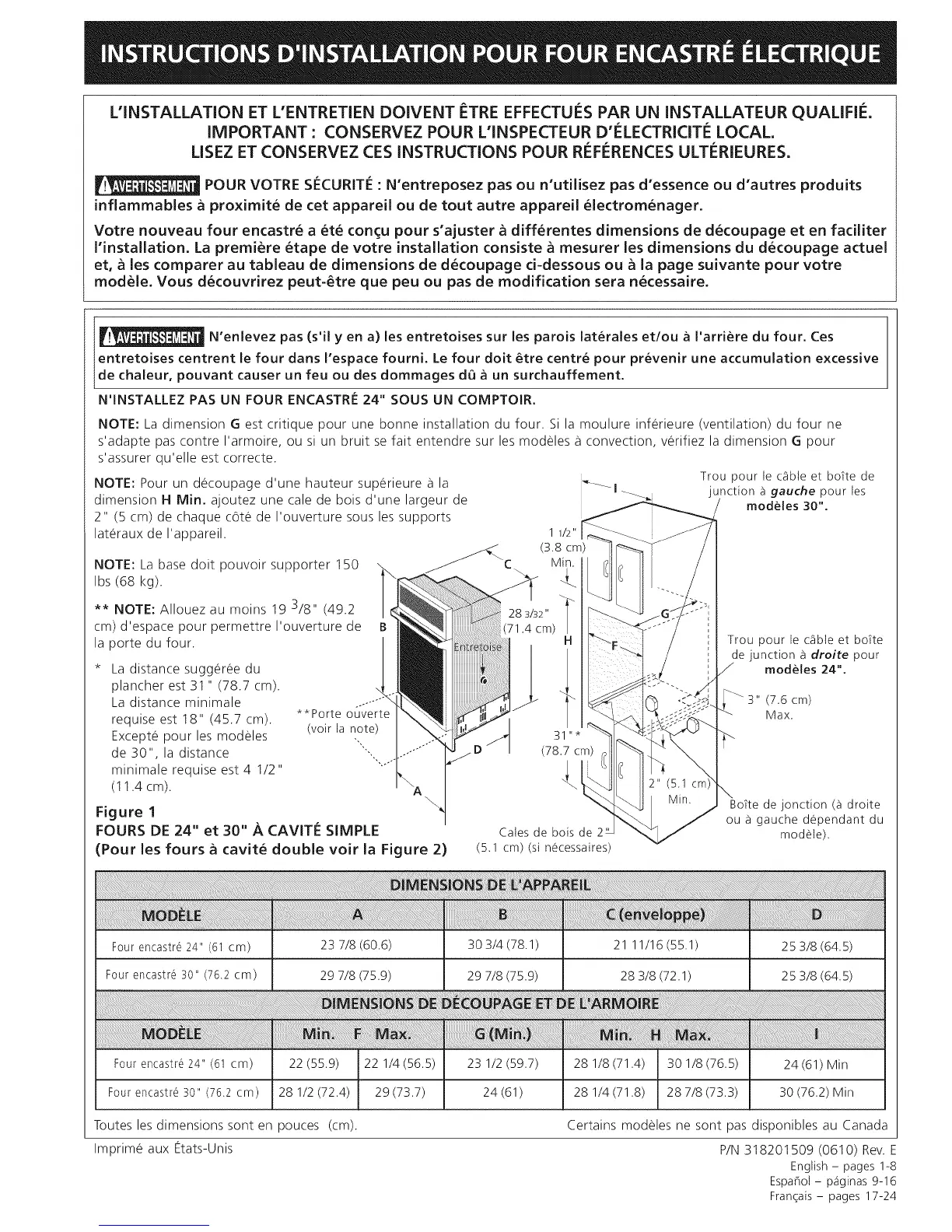

Figure 1
FOURS DE 24" et 30" A CAVITE SIMPLE
(Pour les fours a cavite double voir la Figure 2)
1 1/2"
(3.8 cm)
Min.
t
28 3/32"
/
(71.4 cm)
H
31 "*
(78.7 cm)
Cales de bois de 2"
(5.1 cm) (si n_cessaires)
Trou pour le cable et boite de
junction a gauche pour les
modeles 30".
Trou pour le cable et boite
de junction a droite pour
modeles 24".
de jonction (8 droite
ou a gauche d_pendant du
modete).
Four encastr_ 24" (61 cm)
23 7/8 (60.6) 30 3/4 (78.1) 21 11/16 (55.1) 25 3/8 (64.5)
Fourencastr_30" (76.2cm) 29 7/8 (75.9) 29 7/8 (75.9) 28 3/8 (72.1) 25 3/8 (64.5)
Fourencastr_24" (61 cm) 22 (55.9) 22 1/4 (56.5) 23 1/2 (59.7) 28 1/8 (71.4) 30 1/8 (76.5) 24 (61) Min
Four encastr_30" (76.2 cm) 28 1/2 (72.4) 29(73.7) 24(61) 28 1/4(71.8) 287/8(73.3) 30(76.2) Min
Touteslesdimensionssonten pouces (cm). Certains modeles ne sont pas disponibles au Canada
Imprime aux Etats-Unis P/N 318201509 (0610) Rev.
English- pages 1-8
Espar]ol- paginas9-16
Francoais-pages 17-24
