4,
Tirez le four d'approximativement 1 pied (30,5 cm)
du mur arriere de I'armoire. Positionnez chaque
support sur I'armoire et percez-y des trous pilotes de
1/8". Fixez les supports en place a I'aide des 2 vis
fournies (#10 x 1 1_,, de long).
Si necessaire, ajoutez des cales de bois aux
emplacements des supports de fixation pour reduire
I'ouverture de I'armoire a 28 Y2" (72,4 cm).
Poussez I'appareil a I'interieur contre I'armoire,
ensuite, attachez I'unite aux supports de fixation
I'aide des 2 vis anterieurement demontees du chassis
laterale.
Des panneaux lateraux sont necessaires
pour isoler I'unite des armoires adjacentes.
Pour pr_venir tout
basculement du four
encastr_ et des
blessures, il faut fixer
le four _ I'armoire en
installant
correctement les
supports ou les vis de
fixation.
36" Min.
(91.4 cm)
Utilisez un contre-plaque de 3A" (1.9 cm),
installe sur deux lisses, de niveau avec le
garde pied. Letout doit pouvoir supporter
150 Ibs (68 kg).
4 1/2"
(11.4 cm)
Max.
Decoupez une ouverture dans la base de 9" x 9"
(23 x 23 cm), a 2" (5 cm) du panneau lateral
gauche, pour permettre le passage du c_ble gaine
vers la prise murale ou botte de jonction.
ii!iiii
iiiiiii!!!iii !!ii!iil
30" (76.2 cm) 28 1/2" (72.4 cm) Min. 28 1/4" (71.8 cm) Min.
Four encastr_ 29" (73.7 cm) Max. 24" (61 cm) Min. 28 7/8" (73.3 cm) Max.

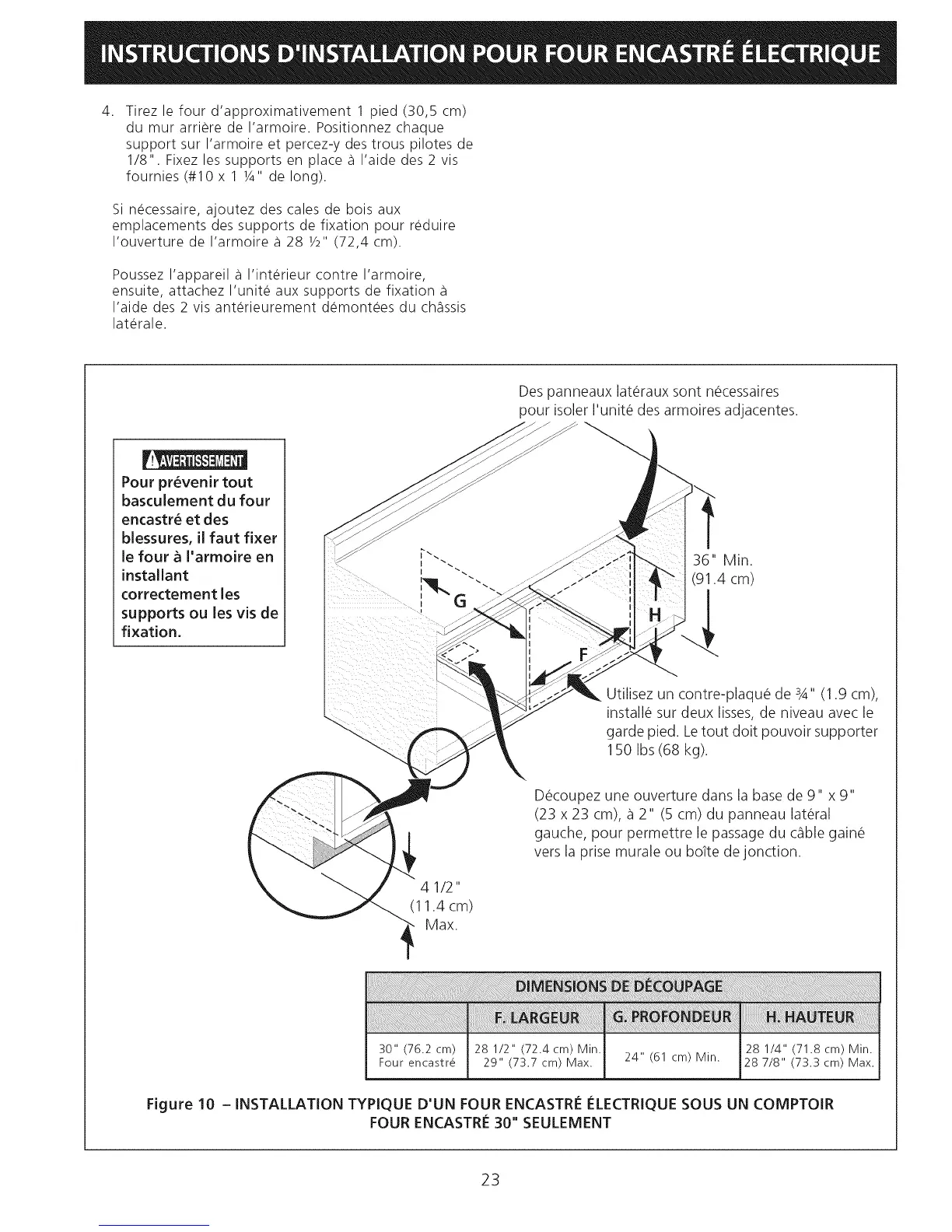

Figure 10 - INSTALLATION TYPIQUE D'UN FOUR ENCASTRI_ ELECTRIQUE SOUS UN COMPTOIR
FOUR ENCASTRE 30" SEULEMENT
