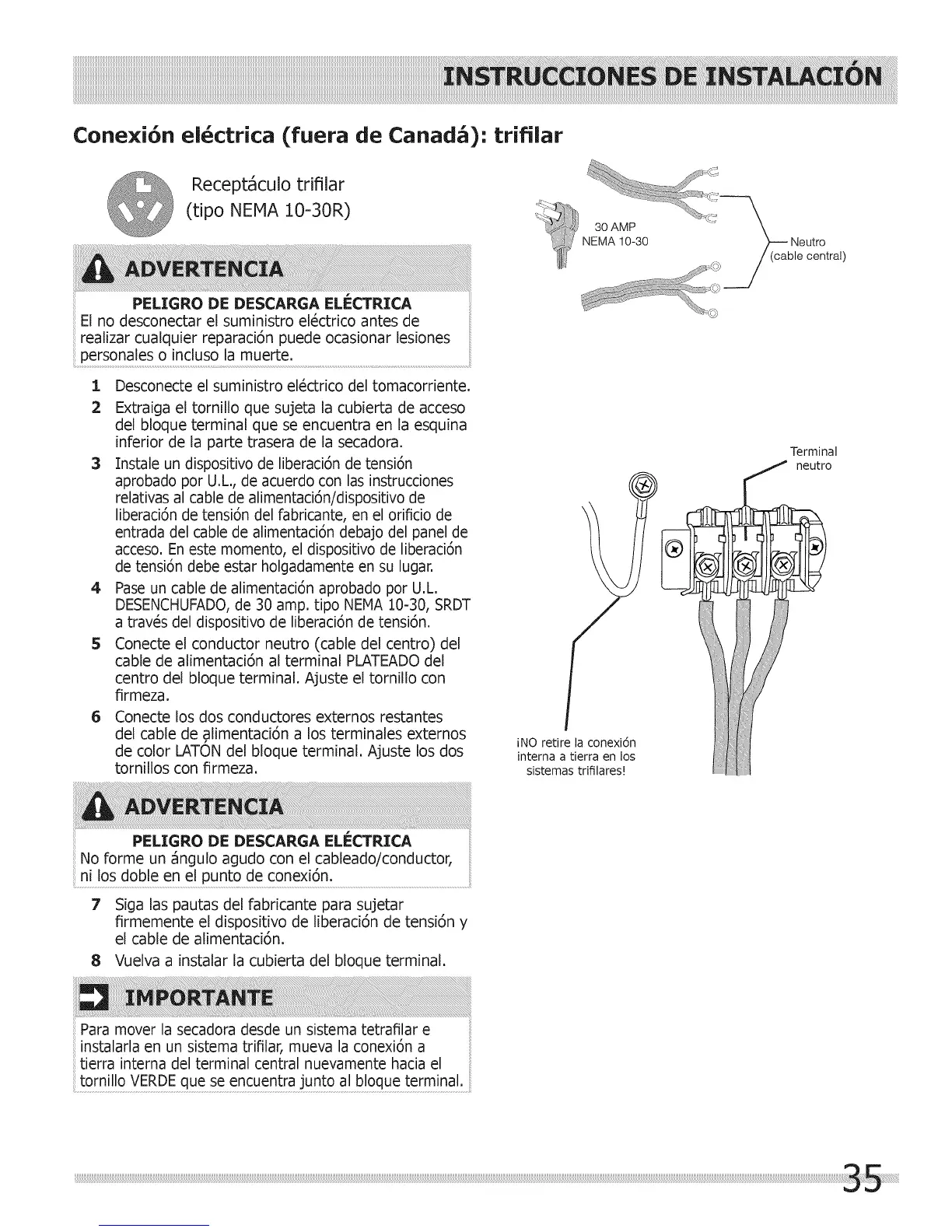

Conexi6n eidctrica (fuera de Canada): trifilar
Recept_culo trifilar
(tipo NEMA 10-30R)
PELIGRO DE DESCARGA ELECTRTCA
El no desconectar el suministro el_ctrico antes de
realizar cualquier reparaci6n puede ocasionar lesiones
1
2
Desconecte el suministro el_ctrico del tomacorriente.
Extraiga el tornillo que sujeta la cubierta de acceso
del bloque terminal que se encuentra en la esquina
inferior de la parte trasera de la secadora.
3 Instale un dispositivo de liberaci6n de tensi6n
aprobado por U.L., de acuerdo con las instrucciones
relativas al cable de alimentaci6n/dispositivo de
liberaci6n de tensi6n del fabricante, en el orificio de
entrada del cable de alimentaci6n debajo del panel de
acceso. En este momento, el dispositivo de liberaci6n
de tensi6n debe estar holgadamente en su lugar.
4 Paseun cable de alimentaci6n aprobado por U.L.
DESENCHUFADO,de 30 amp. tipo NEMA 10-30, SRDT
a trav_s del dispositivo de liberaci6n de tensi6n.
5 Conecte el conductor neutro (cable del centro) del
cable de alimentaci6n al terminal PLATEADO del
centro del bloque terminal. Ajuste el tornillo con
firmeza.
6 Conecte los dos conductores externos restantes
del cable de alimentaci6n a los terminales externos
de color LATON del bloque terminal. Ajuste los dos
tornillos con firmeza.
iNO retire la conexi6n
interna a tierra en los
sistemas trifilares!
Terminal
neutro
PELIGRO DE DESCARGA ELI_CTRTCA
No forme un c_nguloagudo con el cableado/conductor,
ni los doble en el punto de conexi6n.
7 Siga las pautas del fabricante para sujetar
firmemente el dispositivo de liberaci6n de tensi6n y
el cable de alimentaci6n.
8 Vuelva a instalar la cubierta del bloque terminal,
Para mover la secadora desde un sistema tetrafilar e
instalarla en un sistema trifilar, mueva la conexi6n a
tierra interna del terminal central nuevamente hacia el
rn!!!OVE ncuentr ntoa!b !Oq rm!na !......
