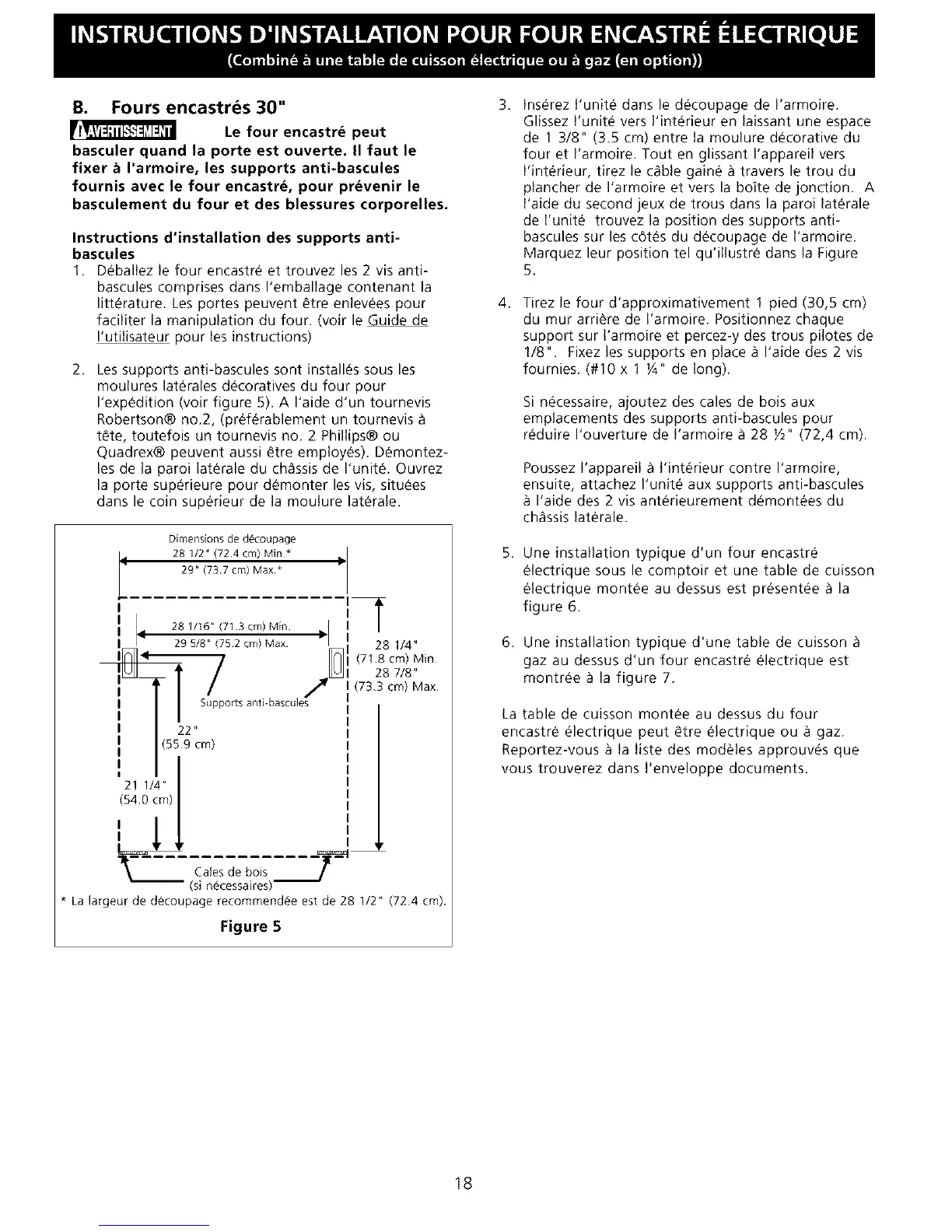

B. Fours encastr_s 30"
Le four encastr_ peut
basculer quand la porte est ouverte. II faut le
fixer a I'armoire, les supports anti-bascules
fournis avec le four encastre, pour prdvenir le
basculement du four et des blessures corporelles.
Instructions d'installation des supports anti-
bascules
1. Deballez le four encastr_ et trouvez les 2 vis anti-
bascules comprises dans I'emballage contenant la
litt_rature. Les portes peuvent _tre enlevees pour
faciliter la manipulation du four. (voir le Guide de
I'utilisateur pour les instructions)
2. Les supports anti-bascules sont installes sous les
moulures laterales decoratives du four pour
I'exp_dition (voir figure 5). A I'aide d'un tournevis
Robertson® no.2, (pr_f_rablement un tournevis
t_te, toutefois un tournevis no. 2 Phillips® ou
Quadrex® peuvent aussi _tre employ_s). Demontez-
les de la paroi laterale du chassis de I'unite. Ouvrez
la porte superieure pour d_monter les vis, situ_es
dans le coin sup_rieur de la moulure lat_rale.
Dimensions de d6coupage
4 28 1/2" (724 cm) Min*
29" (737 cm) Max*
r 17__
28 1/16 _'(713 cm)Min I/
, 14 bl I
iir_Ti4 " 29 5/8. (752 cm) Max I_1 28 1/4 _
_ I[Jl (71 8 cm) Min
i_ f / _ 287mo
, // 5up o, son, -Uas o,osI
I // I
I / 22" I
I l<ss9cm) I
! ',
21 1/4" I
(s4°cm)l I
I // ',
.......
\ Cales de bois ?
-- (si n_cessaires)--
* Lalargeur de d@coupagerecommend@eest de 28 1/2" (724 cm)
Figure 5
3.
4.
Inserez l'unit_ dans le decoupage de I'armoire.
Glissez l'unite vers I'interieur en laissant une espace
de 1 3/8" (3.5 cm) entre la moulure decorative du
four et I'armoire, Tout en glissant I'appareil vers
l'int_rieur, tirez le cable gaine _ travers le trou du
plancher de I'armoire et vers la boite de jonction. A
l'aide du second jeux de trous dans la paroi laterale
de l'unite trouvez la position des supports anti-
bascules sur lesc6t_s du d_coupage de l'armoire.
Marquez leur position tel qu'illustr_ dans la Figure
5,
Tirez le four d'approximativement 1 pied (30,5 cm)
du mur arri@re de I'armoire. Positionnez chaque
support sur l'armoire et percez-y des trous pilotes de
1/8". Fixez les supports en place _ I'aide des 2 vis
fournies. (#10 x 1 _A" de long).
Si necessaire, ajoutez des cales de bois aux
emplacements des supports anti-bascules pour
r@duire I'ouverture de l'armoire a 28 V_" (72,4 cm).
Poussezl'appareil _ l'int_rieur contre I'armoire,
ensuite, attachez I'unit_ aux supports anti-bascules
I'aide des 2 vis ant_rieurement demont_es du
chassis lat_rale.
5.
Une installation typique d'un four encastre
@lectrique sous le comptoir et une table de cuisson
@lectrique mont@e au dessus est pr@sentee a la
figure 6.
6. Une installation typique d'une table de cuisson
gaz au dessus d'un four encastre electrique est
montree _ la figure 7.
La table de cuisson mont_e au dessus du four
encastre electrique peut _tre electrique ou _ gaz.
Reportez-vous _ la liste des mod¢les approuves que
vous trouverez dans l'enveloppe documents.
18
