5eulement certains modules de table de cuisson peuvent
_tre install_s au dessu s de certains modules de fours
encastr_s. Consultez la liste de ces modules qui se trouve
sur une feuille induse dans la pochette litt_rature fournie
avec I'appareil.
IIIIA'l!iii f-I,tIL_,I!_ii
Utilisez les supports
anti-bascules pour
retenir le four
encastre _ I'armoire.
Approx. 3"
(7.5 cm)
208/240 Volt BoiSe de jonction
pour le four encastr_
II faut fermer les c6t6s de l'habitacle
par des panneaux de bois pour isoler
l'appareil des armoires de chaque c6t6.
La hauteur de ces panneaux dolt faire
en sorte que l'installation des modules
de tables de cuisson au dessus soit pos-
sible.
36" Min.
(91.4 cm) Min.
Utilisez un contre-plaque de 3A"
d'epaisseur monte sur deux solives et
egalit6 avec le coup-de-pied. Le
plancher dolt pouvoir supporter un
poids de 150 Ibs (68 kg).
Decoupez une ouverture de 9" X 9" (23 cm X 23
cm), _ 2" (5 cm) du c6t6 gauche du plancher
pour la sortie du c&ble arm6 de l'appareil vers la
prise murale.
4 1/2" (11.5 cm) Max.*
* AIIouez 5" (12.7 cm) maximum si
aucune table de cuisson n'est install_e
au dessusdu four encastr_.
27" (68.6 cm) 24 718" (632 cm) Min.
Fourencastr_ 25 1/4" (641cm) Max 23 1/2"(597cm) Min 28I/8" (714cm) Min
28 5/8" (72.7 cm) Max
30" (76.2 cm) 28 I/2" (724 ¢m) Min 28 I/4" (71 8 cm) Min
Four encastr_ 29" (73.7 cm) Max 24" (61 cm) Min 28 7/8" (73.3 cm) Max

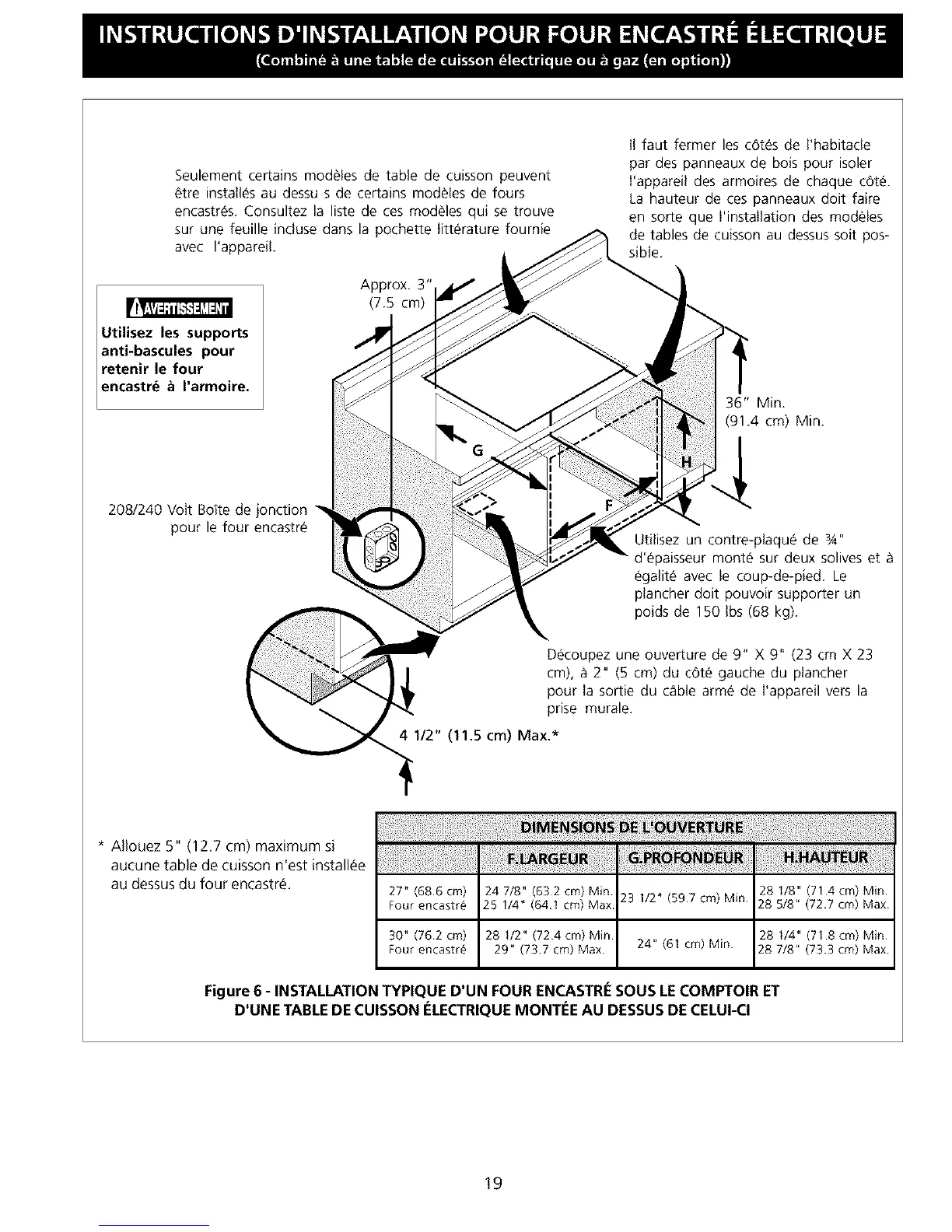

Figure 6 - INSTALLATION TYPIQUE D'UN FOUR ENCASTRI_SOUS LECOMPTOIR ET
D'UNE TABLEDECUISSON ELECTRIQUEMONTEE AU DESSUS DE CELUI-CI
19
