SE
Monteringsanvisning
FÖRBEREDELSE:
• Före montering, säkerställ att du har nog plats runt objektet. Använd föreliggande verktyg
för att montera. Före montering, vänligen kolla att alla nödvändiga delar är tillgängliga.
• Detärstarktrekommenderatattdennamaskinmonterasavtvåellererpersonerföratt
undvika potentiella skador.

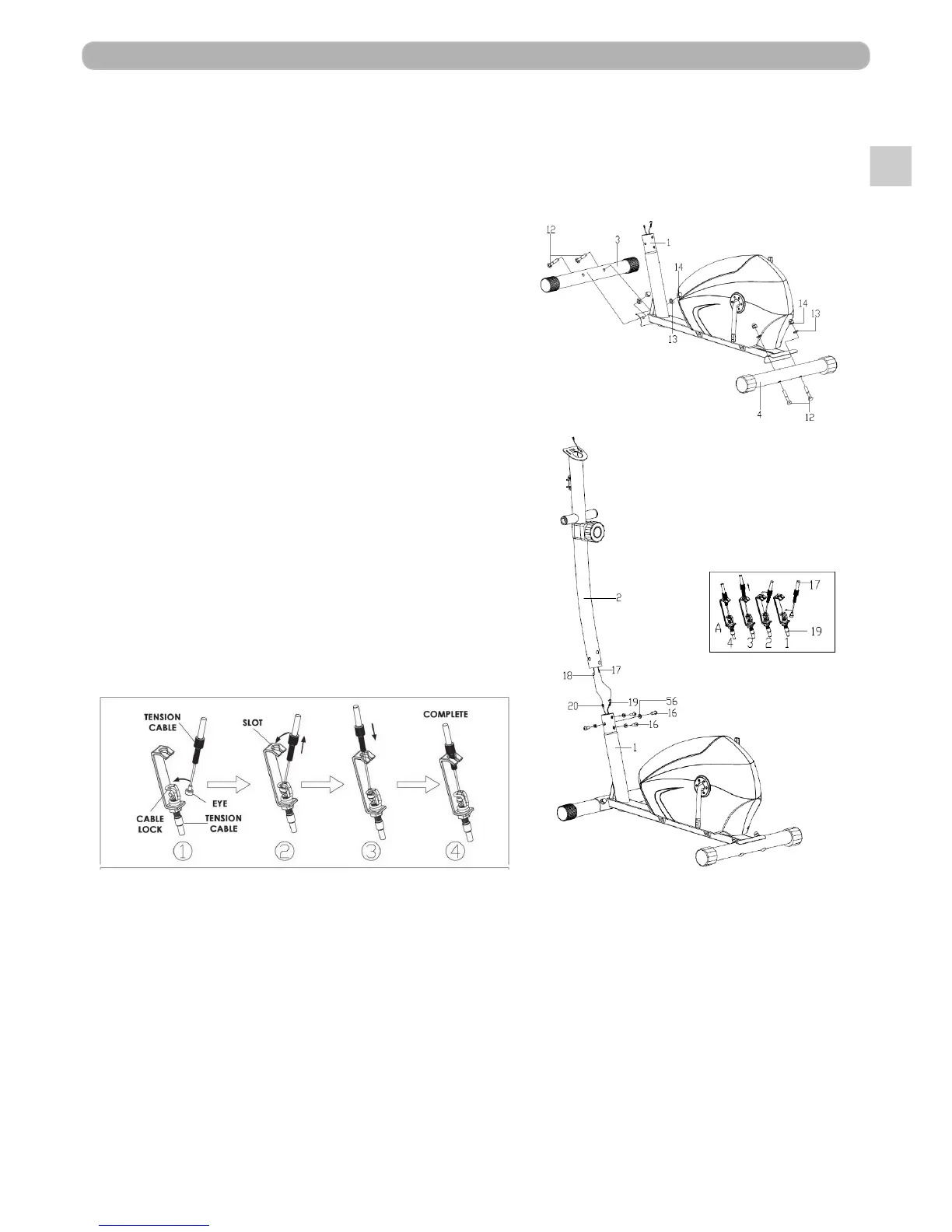

Steg 1:
• Fixera Frontstabilisatorn (3) och Bakstabilisatorn
(4) till Huvudramen (1) med Vagnsbult (12),
Skevad bricka (13) och Hattmutter (14).
Steg 2:
• Koppla Sensorsladden (20) väl till Förlängningssladden
(18) och koppla sedan den Spännbara vajern (19) väl
tillSpännkontrollens(17)sladdsåsomvisas.
• Fäst Gaffelröret (2) till Huvudramen (1) med Insexskruv
(16), Skevad bricka (56).
Steg 3:
• FästSvängarmen(6L)tilldenlångaaxelnpåGaffelröret(2)medSexkantsbult(24),Fjäder-
bricka(52),Planbricka(25),Vågbricka(54)ochStyrstam(27)såsomdetvisas.Vänligen
spänndemintedennagång.
• Fäst den sammankopplande leden tillsammans med Pedalstöttan (5L) till Vevpartiet (22) med
hjälpavPedallåsningsbult(38L),Vågbricka(62),Fjäderbricka(41)ochNylonmutter(42L)så
somvisas.Vänligenspänndemintedennagång.
• Koppla Svängarm (6L) till Pedalstötta (5L) med Sexkantsbult (30), Plan bricka (31) och Nylon-
mutter(32).SpännSexkantsbulten(24)(30)ochNylonmuttern(42L).TäckslutligenMutterkå-
porna (23) (57) (43) (36).
• FästPedalstöttan(5R)ochSvängarmen(6R)tillVevpartiet(22)ochGaffelröret(2)påsamma
sätt.
• Fäst Pedalen (10L/R) till Pedalstöttan (5L/R) med Sexkantig bult (33), Plan bricka (34) och Ny-
lonmutter (35).
