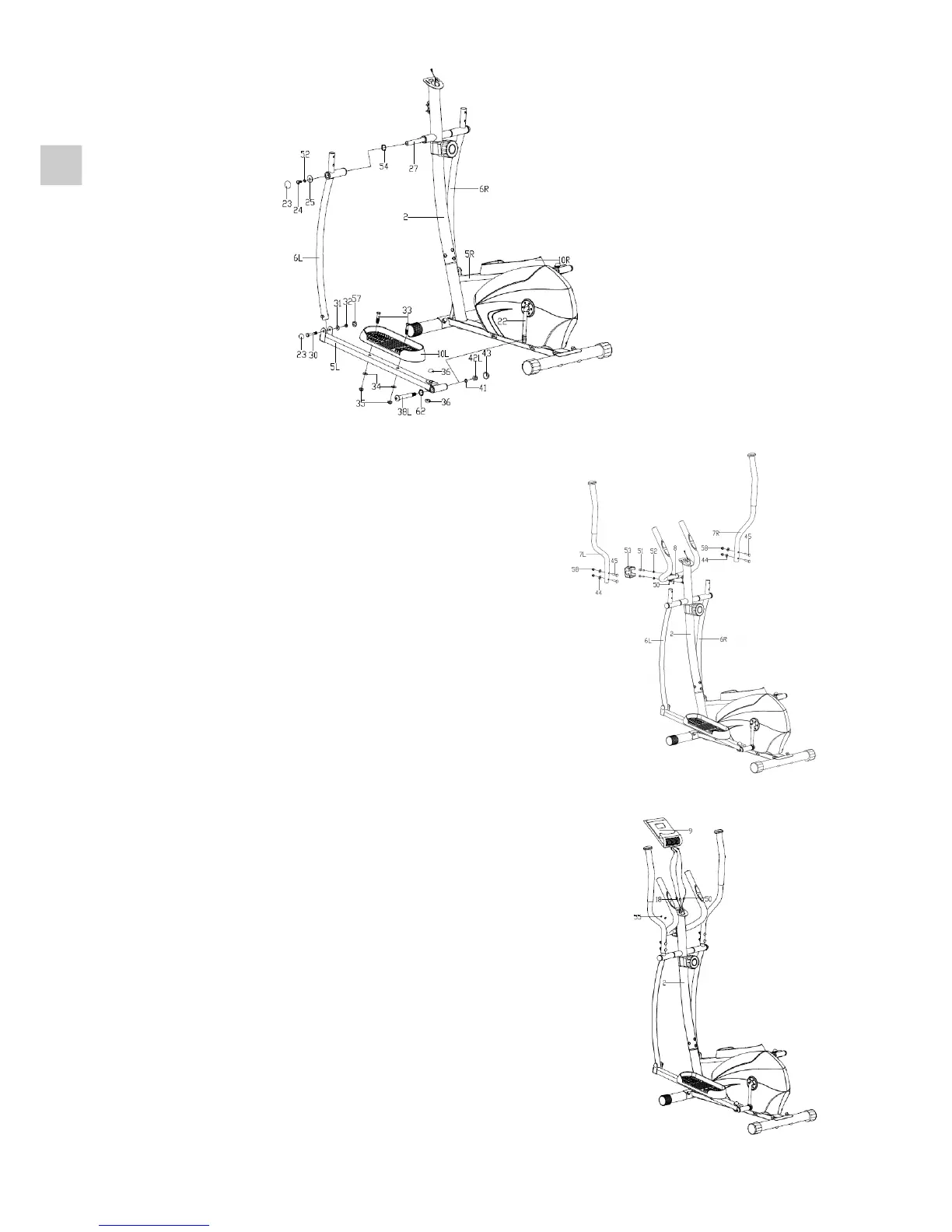

Steg 4:
• Trä Sensorsladden för puls (50) genom Gaffelröret (2)
ochsedanutgenomhåletidatorhållaren.Fästarmstödet
(8)påGaffelröret(2)medSexkantigbult(51)och
Fjäderbricka(52)ochtäcksedanmedKåpaförstyre(53).
• Fäst Styret (7L/R) till Svängarmen (6L/R) med hjälp av
Vagnsbult (45), Skevad bricka (44) och Hattmutter (58).
Steg 5:
• Koppla Sensorsladd puls (50) och Förlängningssladd (18)
tillsladdarnasomkommerfrånDatorn(9),ochfästsedan
Datorn(9)pådatorhållarenpåGaffelröret(2)med
Stjärnskruv(55),såsomvisas.
