Montage eines Fremd-Encoders
Die Auslieferung des Gerätes kann auch ohne montierten Encoder erfolgen. In diesem Fall baut der
Kunde an den Seillängengeber ein eigenes Messsystem an. Entsprechend Ihrer Bestellangaben (z.B.
Synchro- oder Klemmflansch) wurden der Lieferung die passende Kupplung und ein Adapter beigelegt.
Der zu montierende Encoder darf ein maximales Anlaufdrehmoment von 2,0 Ncm nicht überschreiten.
5
2
1
3
4
M
b
Baureihe Abstand
SL30.. / GS130 8,2 mm M8x8mm 80mm
SL30.. / GS190 8,2 mm M10x10mm 140mm
a Gewinde b Maß M
SL30.. / GS80 10,0 mm M6x8mm 50mm

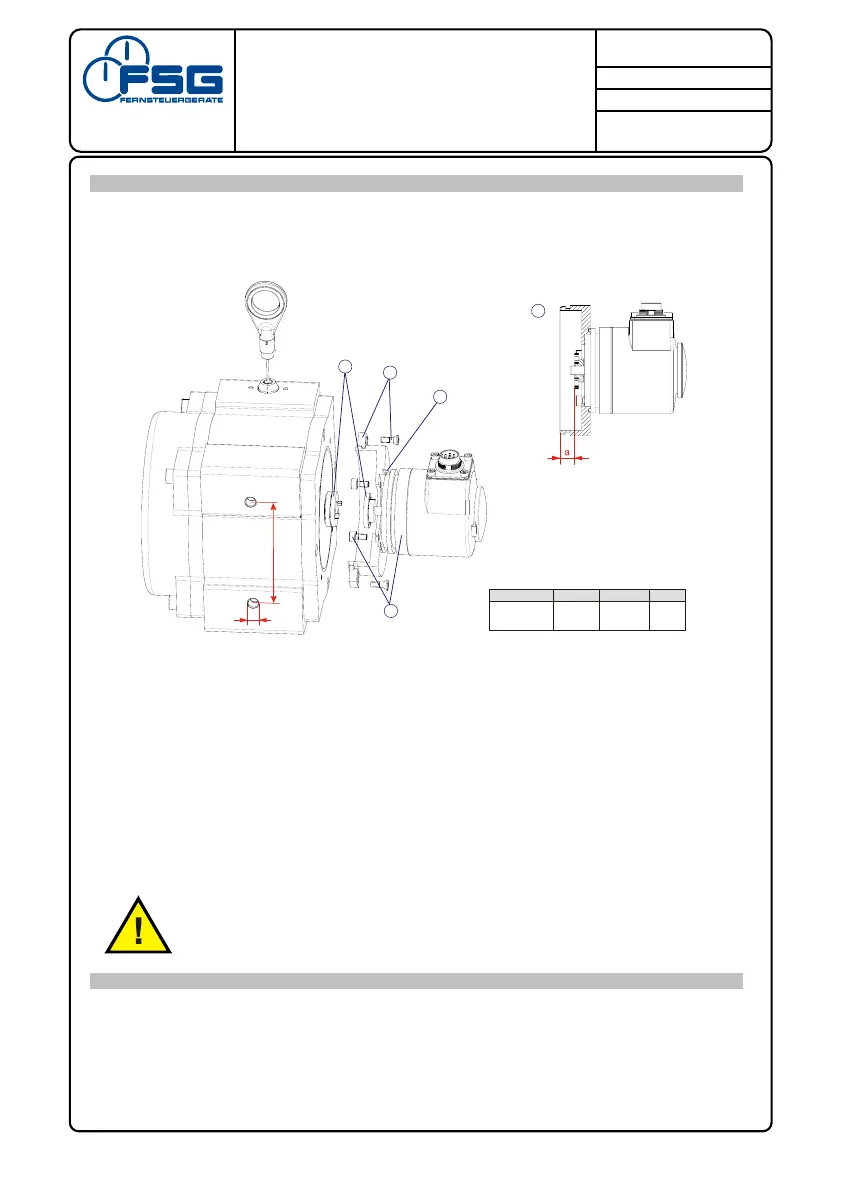

Montagereihenfolge:
1. Schrauben der Klammerbefestigung lösen und den Adapter vom Gehäuseflansch nehmen.
2. Rundring in die Nut des Adapters einlegen.
3. Encoder in den Adapter einsetzen und mittels der beigelegten Schrauben befestigen.
4. Kupplung auf die Encoderwelle aufsetzen und befestigen. Der Abstand a zwischen der
Adapterunterkante und der Kupplung ist der Tabelle zu entnehmen und einzustellen.
!!! Achtung !!!
Ein axiales Verspannen der Abtriebswelle der Seilzugmechanik schränkt die Funktionalität ein!
5. Kupplung in Eingriff bringen und den Adapter mittels Klammern befestigen.
Die Montage sollte wie abgebildet (Seilaustritt des Gerätes zeigt nach oben) durchgeführt werden.
Dadurch wird beim Aufsetzen des Gebers ein Herunterspringen des Seiles von der Trommel verhindert.
Das Drehen der Abtriebswelle vom Seillängengeber ist nur durch Ziehen am Seilendring zulässig.
Nichtbeachtung kann die Rückzugskraft des Federmotors mindern und
zu einem Defekt der Seilzugmechanik führen !
Wartung
Bei bestimmungsgemäßer Verwendung ist der Seillängengeber wartungsfrei.
Je nach Einsatzfall sind bis zu 1Mio. Lastwechsel erreichbar. Dies ist unter anderem von der
Ausnutzung des gesamten Messbereichs bzw. nur von Teilbereichen abhängig. Weitere Einfluss-
faktoren sind die Verfahrgeschwindigkeit, die Beschleunigung sowie Umweltbedingungen.
Die Reparaturarbeiten sind ausschließlich vom Hersteller auszuführen. Ein Öffnen des Gerätes führt
zum Erlöschen der Garantieansprüche.
Montage- und
Betriebsanleitung
für Seillängengeber der Baureihe SL3000
