制御ユニット内部
写真
説明

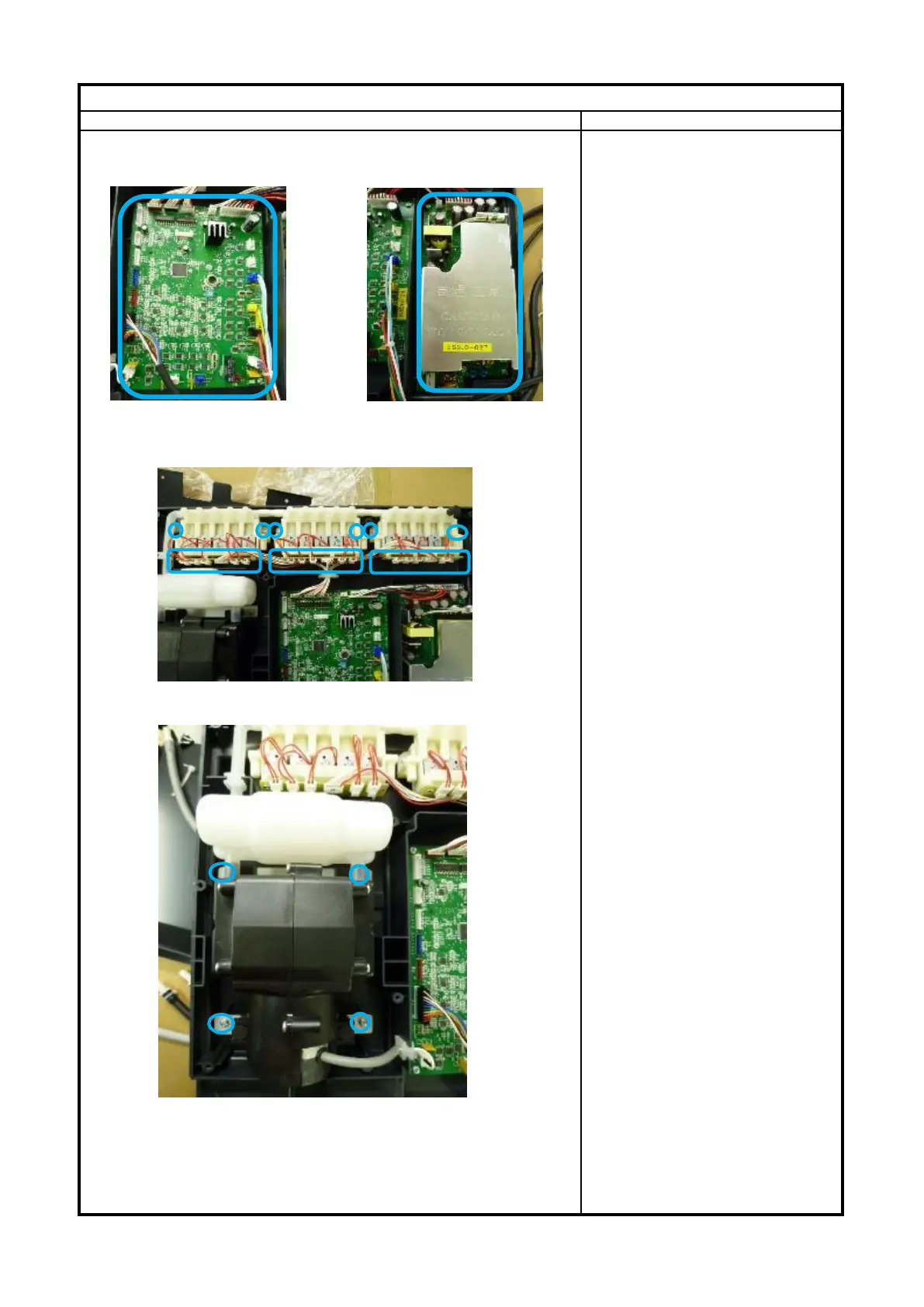

左の写真が制御基板。
右の写真が電源基板。
□印部分がエアー基板。
○印のネジを外しエアーキバン部
分のコネクタを抜くと電磁弁を取り
外す事が出来る。
ポンプは○印４本のネジを外しタン
クとのつなぎ目とコネクタを外せば
取り外す事が出来る。
※組立時は逆の手順で行う。
31
Insidethemaincircuitboardunit
Pictureofdescription
Howto
Leftpictureisthemaincircuitboard.
Rightpictureisthepowersupply
board.
□markedpartisairboard.
Takeout○markedscrewsandthe
connectorofairboard,thenyoucan
removeelectromagneticvalve.
Pumpcanberemovedbytakingout
○marked4screwsandconnector
ofthetank.
※Takeinverseprocesstosetup.
