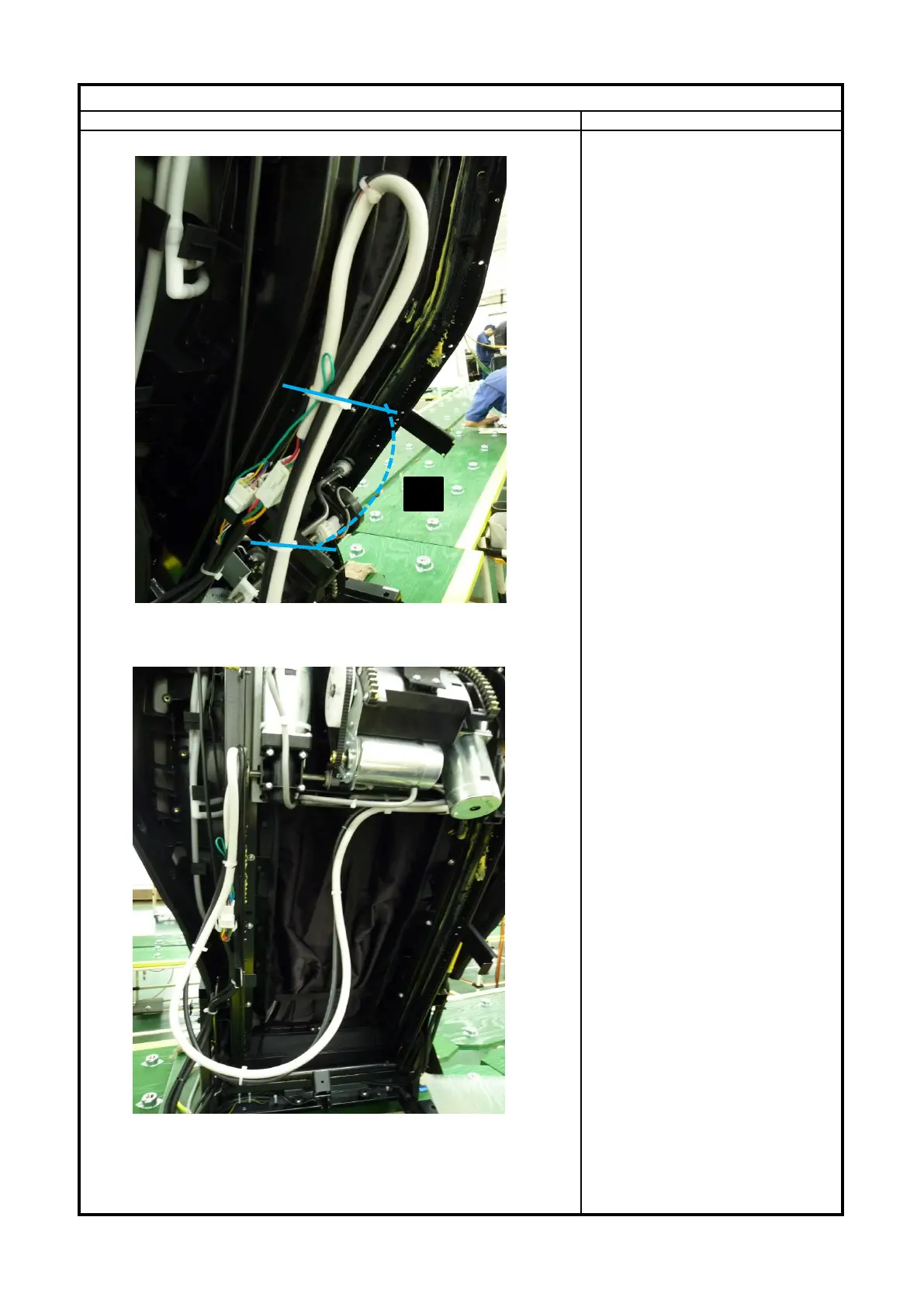

③で止めたインシュロックから⑤115
㎜で11Ｐ・9Ｐ・アース線を纏めて止
める。（④からの寸法ではないので
注意）
全体のメカ配線は写真の様になる。
メカ配線
写真
説明
⑤
38
Wiringofmechaunit
Pictureofdescription
Howto
11P,9Pandearthcordshouldbe
tieduptogetheratthepositionof
115mm(⑤)fromthecabletieof③.
(Belowlinewhichacabletieistied
upis③,payattentionnotto
confusewiththecabletieof④)
Overallviewofwiringfrommecha
shouldbeasdescribedleftpicture.
